在泵業裝備制造中，泵體復雜的空間曲面和內部流道結構一直是傳統測量的難題。如今，非接觸式激光3D掃描技術以其高效、精準的數字孿生能力，正在設計、制造、質控乃至維修的全生命周期中，為泵業裝備制造注入澎湃的新動力，并引領其“泵”赴數智化轉型的新紀元。

下面讓我們以圖為鑒，一同見證泵業裝備如何在數字化浪潮中“泵”發新機。

Part 1 逆向設計與開發

激光3D掃描與逆向工程技術相結合，可快速完成對現有泵產品的二次開發和優化，大大縮短設計周期，并為設計師提供更高的自由度，加速創新迭代進程。

1.大型泵體設計優化

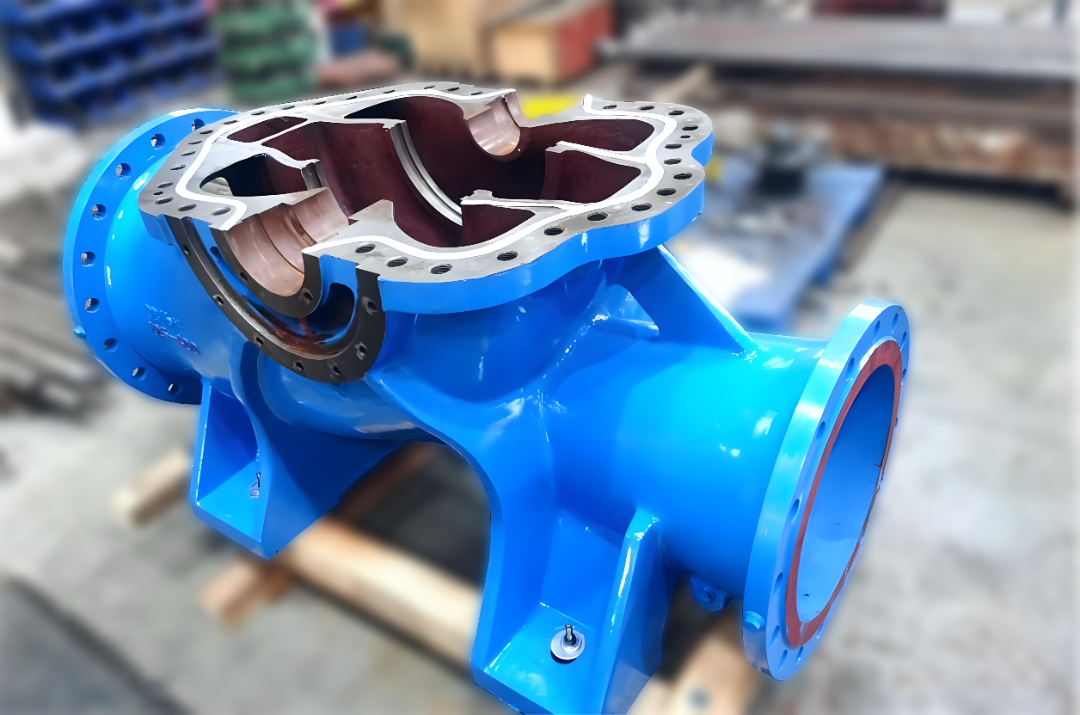

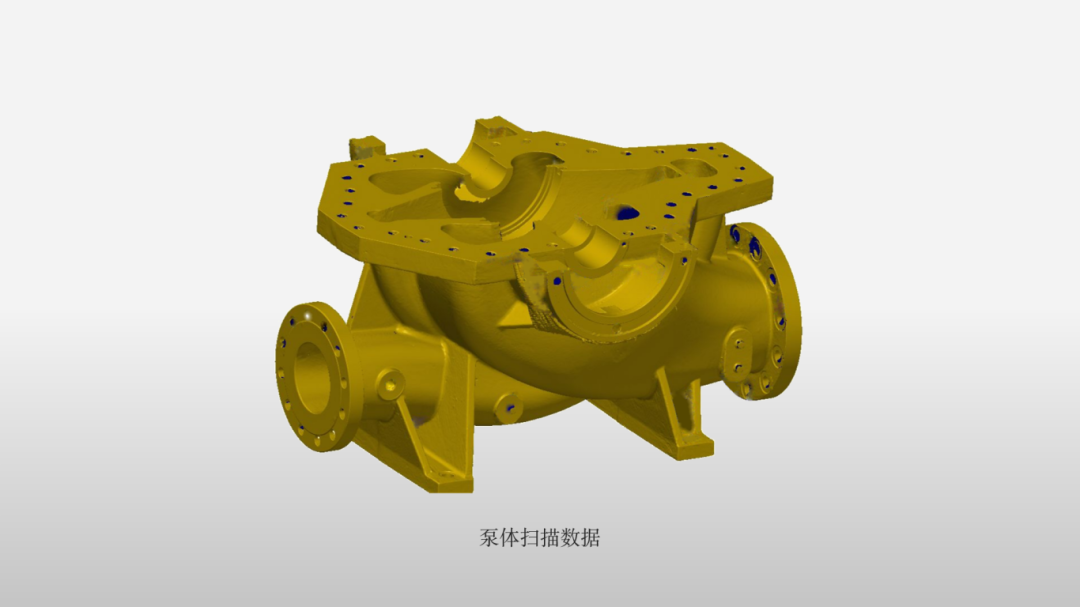

| 對中開泵泵體進行數字化采集，手持激光3D掃描儀可深入流道內部獲取完整點云數據。

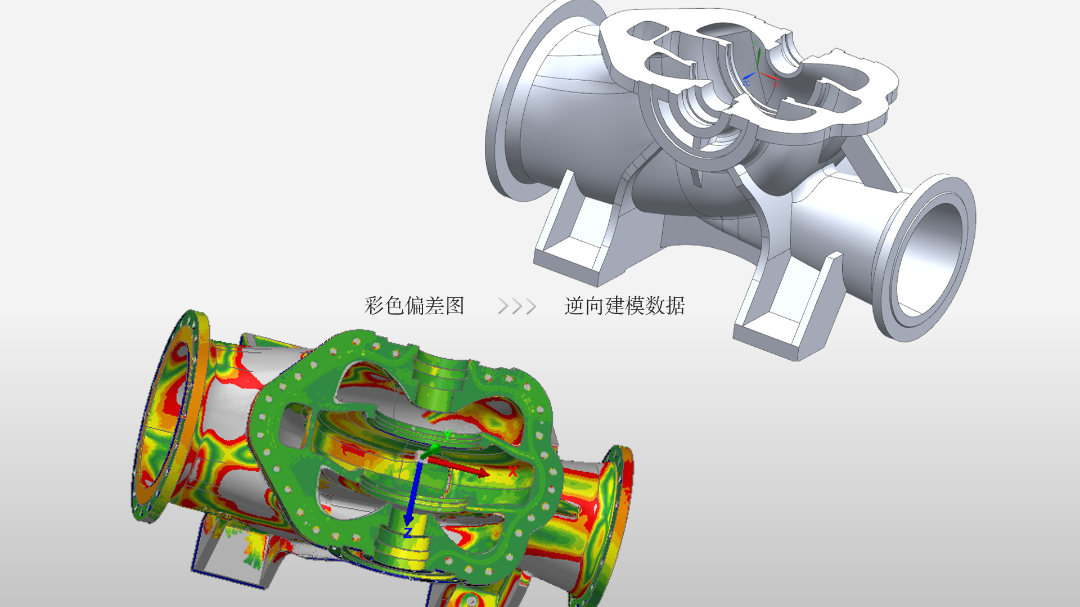

| 將掃描數據輸入逆向工程軟件，可利用直觀的偏差比對實時優化模型，實現高效精確的逆向建模。

2.閉式葉輪逆向開發

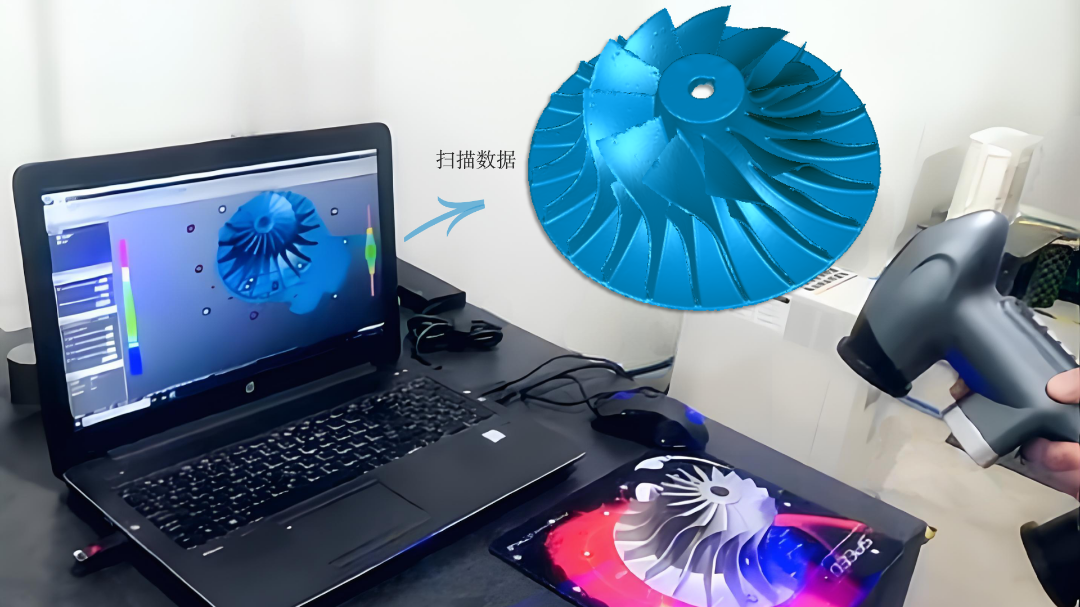

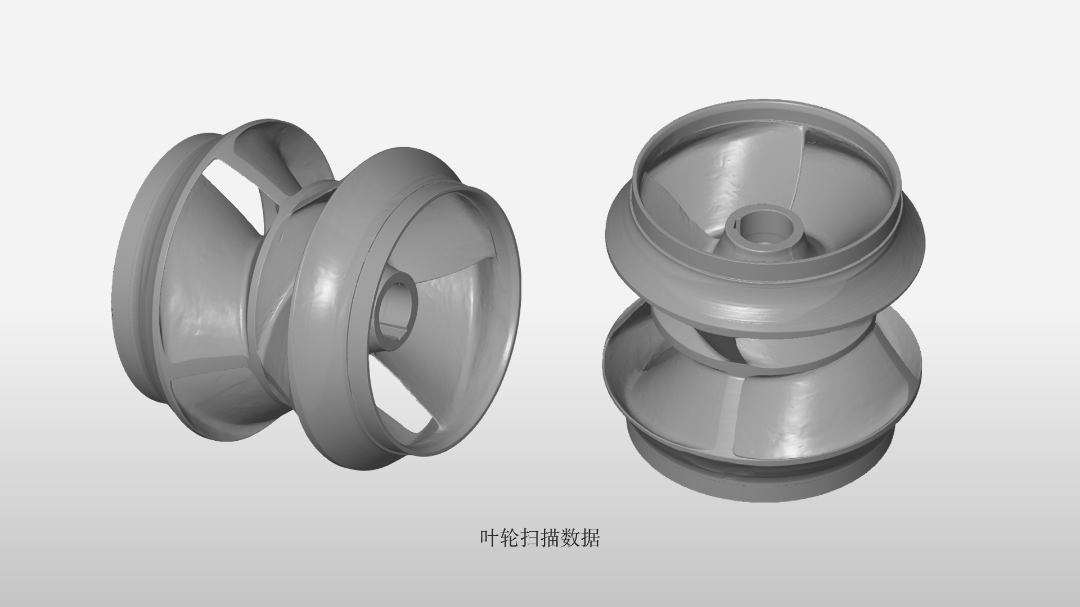

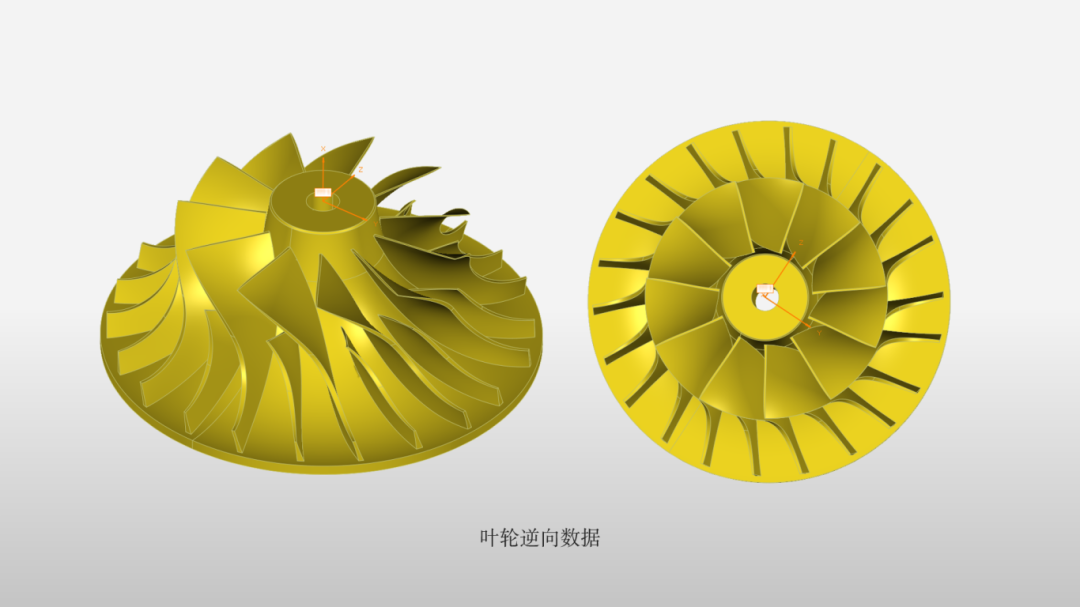

| 手持3D掃描儀可靈活調整激光入射角度，獲取閉式葉輪完整3D數據。

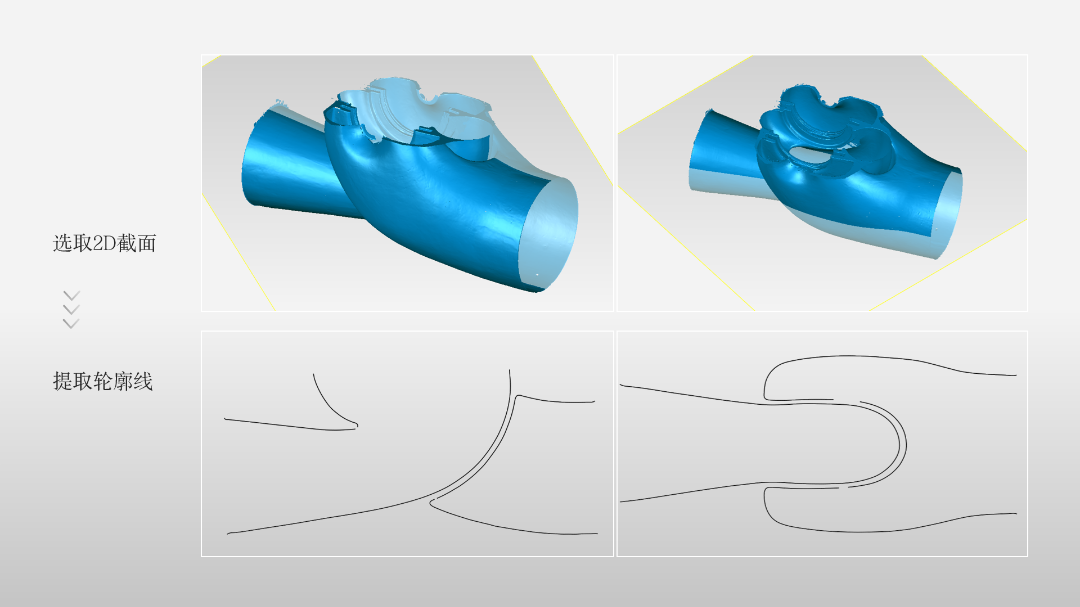

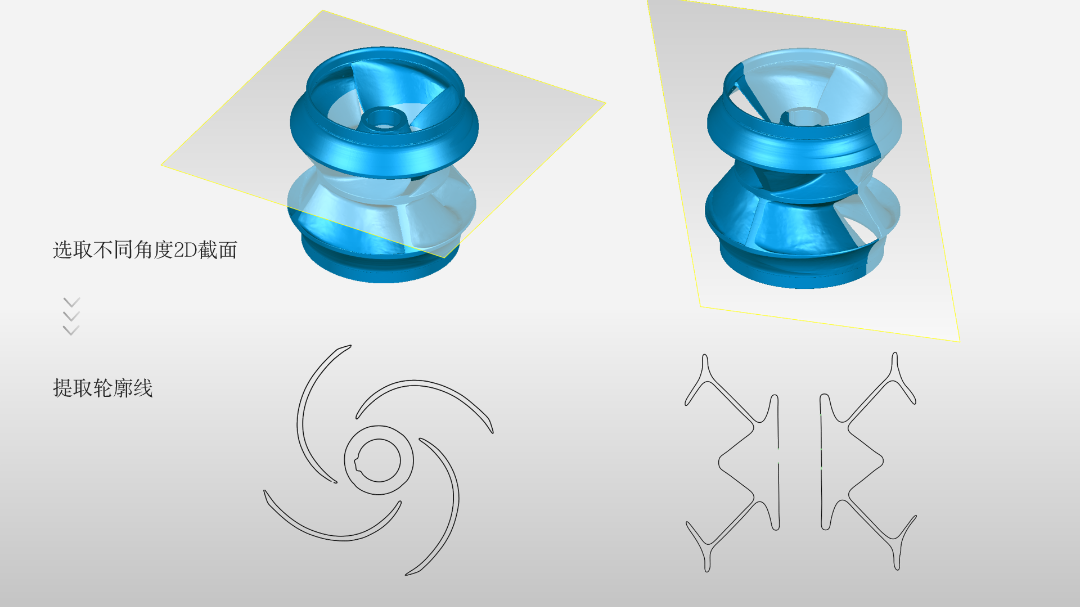

| 在建模軟件中采用提取輪廓線的方式逆向建模，能夠幫助理解內部細節，提升建模效率。

3.半開式葉輪逆向開發

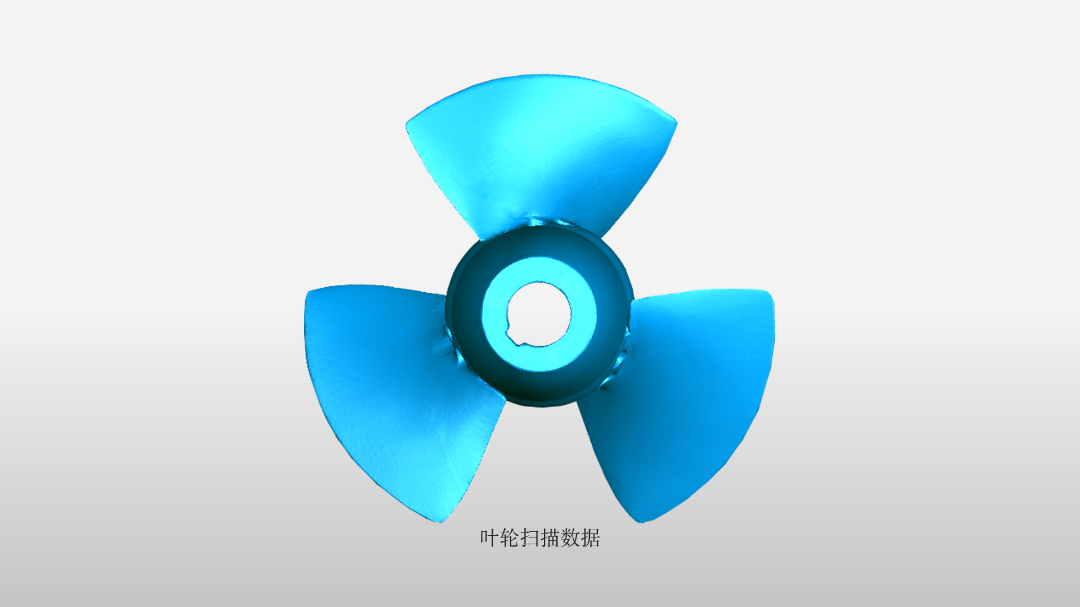

| 針對高反光葉輪，無需噴顯影劑，藍色激光輕松捕獲外形輪廓數據。

| 可對復雜曲面特征的葉片進行面片擬合，快速實現無偏差逆向建模。

Part 2 質量控制與檢測

3D掃描技術能以極高的效率和便捷性，精確檢測泵體、流道、葉輪等零部件，確保其尺寸和形狀符合設計要求，及時發現制造偏差，從而提高產品的整體質量和一致性。

4.大型泵體流道尺寸驗證

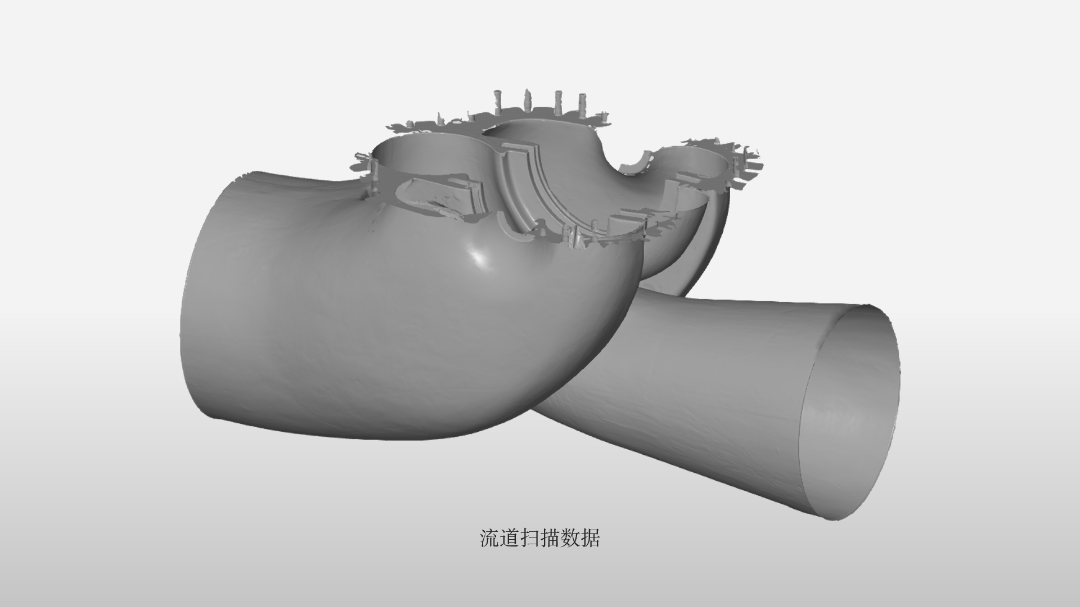

| 針對大型泵體流道，手持掃描無死角，可獲取流道內外部完整數據。

| 將提取的2D輪廓線與設計圖紙比較，可快速驗證流道實際尺寸是否符合設計要求。

5.中開泵泵體質量檢測

| 掃描該中型泵體耗時不到10min，精度最高可達0.01mm。

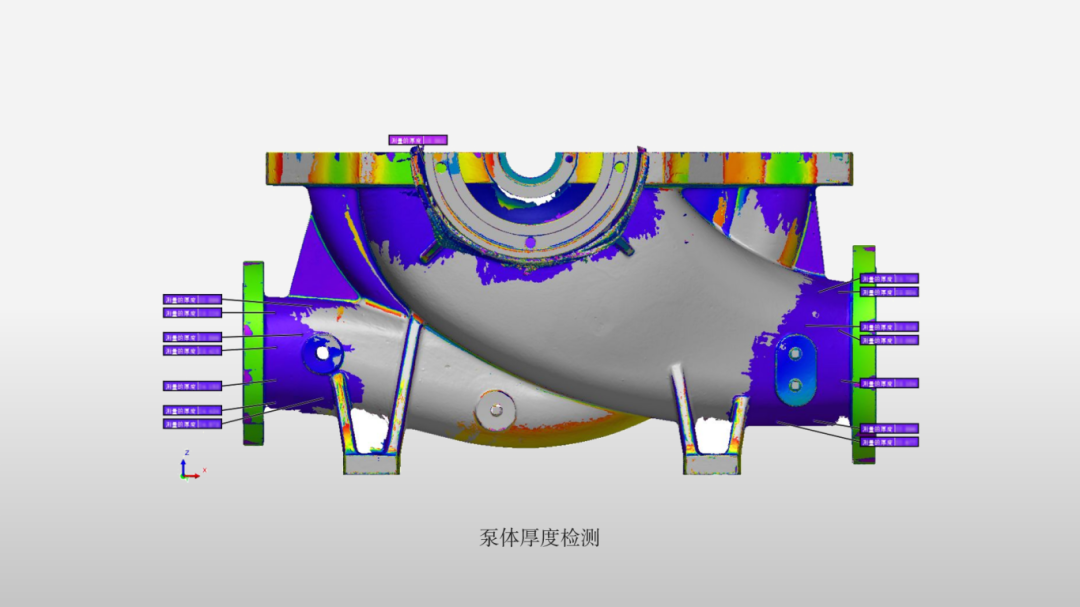

| 基于掃描數據精確檢測壁厚、空間尺寸和關鍵公差等，可出具圖文并茂的定制化報告。

6.開式葉輪制造偏差

| 通過旋轉葉輪進行精準的動態掃描。

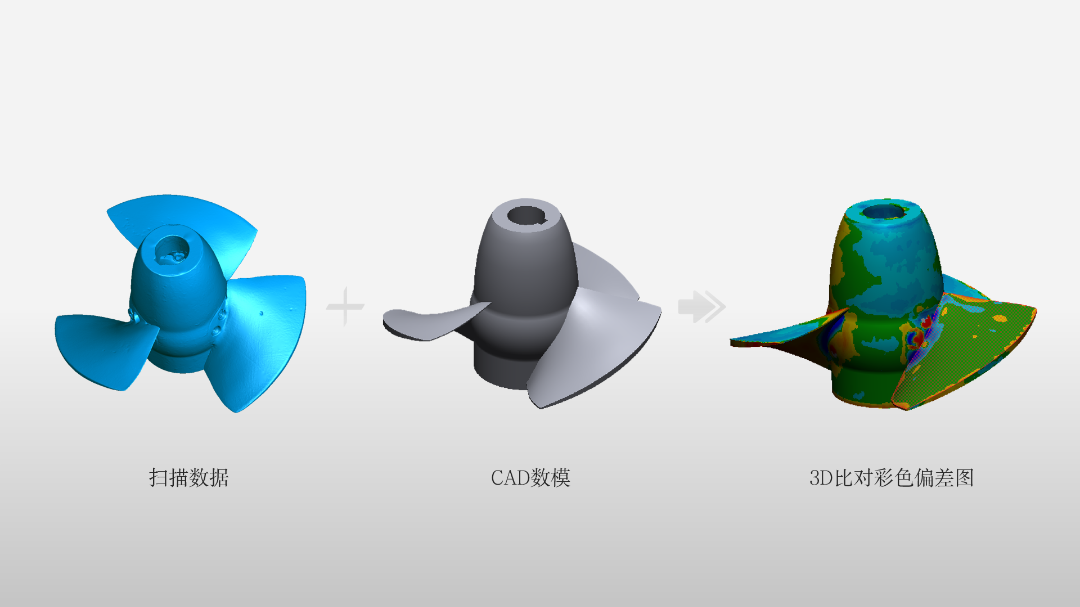

| 將掃描數據與標準CAD數模進行坐標對齊，通過比對可直觀判斷整體制造偏差。

Part 3 虛擬裝配與仿真

利用3D掃描獲取的數字模型進行虛擬裝配與干涉檢查，提前發現潛在問題，可以避免實際裝配過程中的反復調試。

7.大型泵體木模虛擬裝配

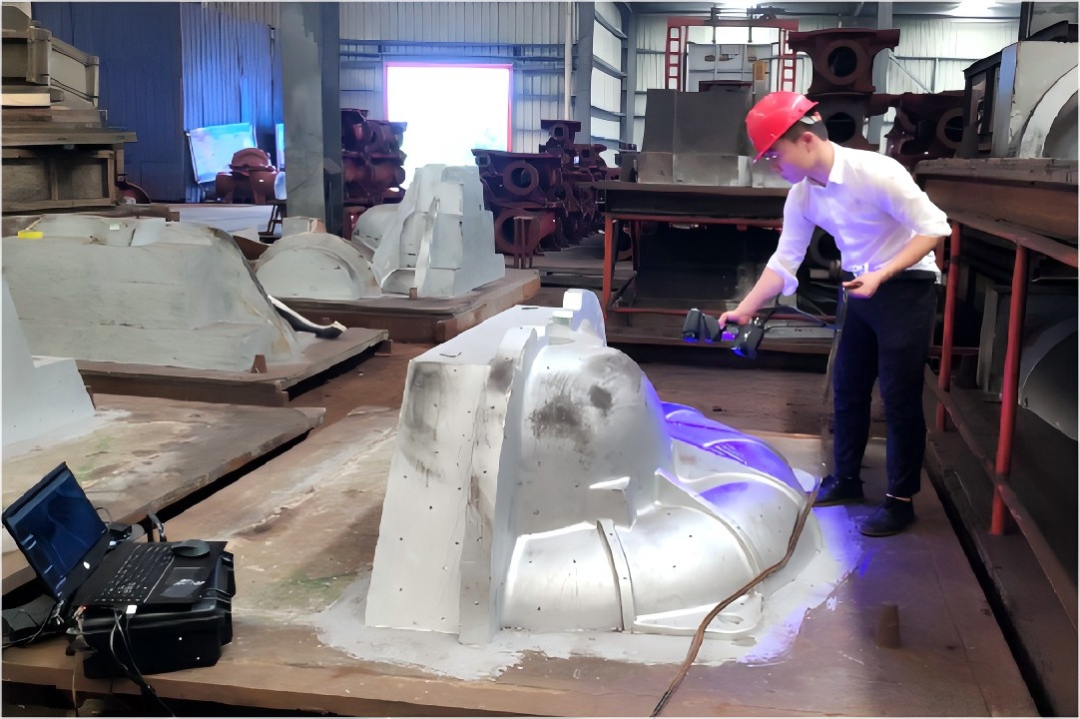

| 無需搬運木模，手持掃描可靈活適應現場的復雜工況。

| 分別掃描泵體的上、下木模，僅耗時18min。

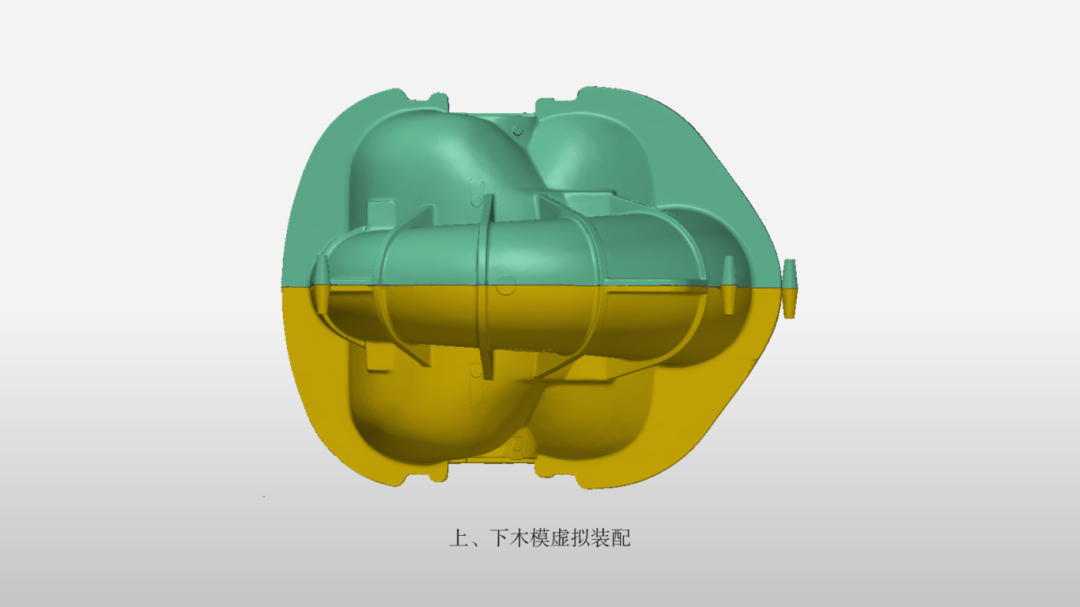

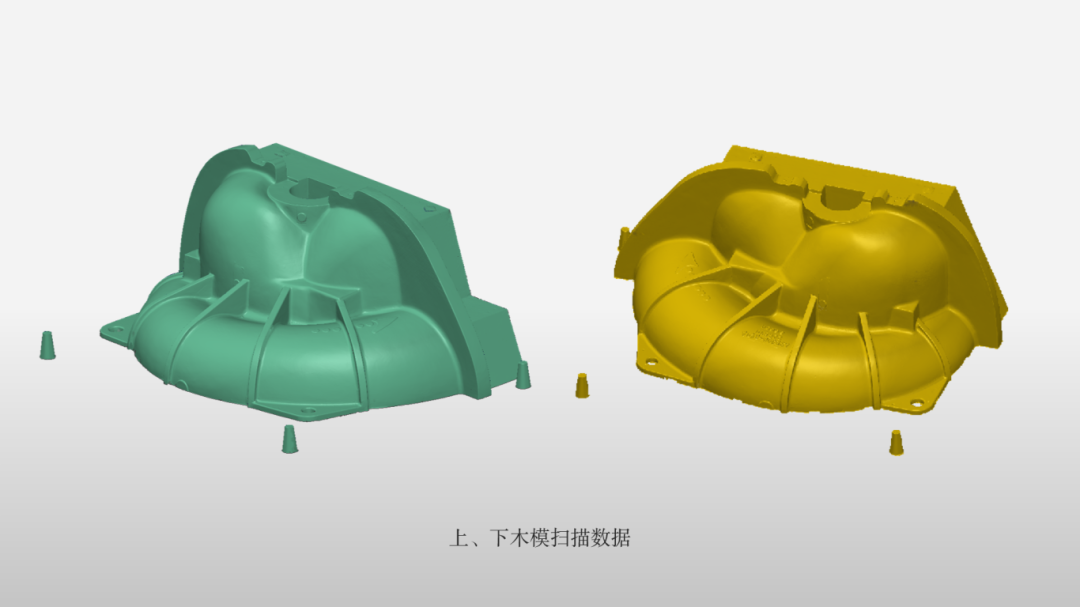

| 利用定位錐進行空間定位，實現上下木模的虛擬裝配，檢測分型面的匹配精度。

8.船舶離心泵逆向裝配

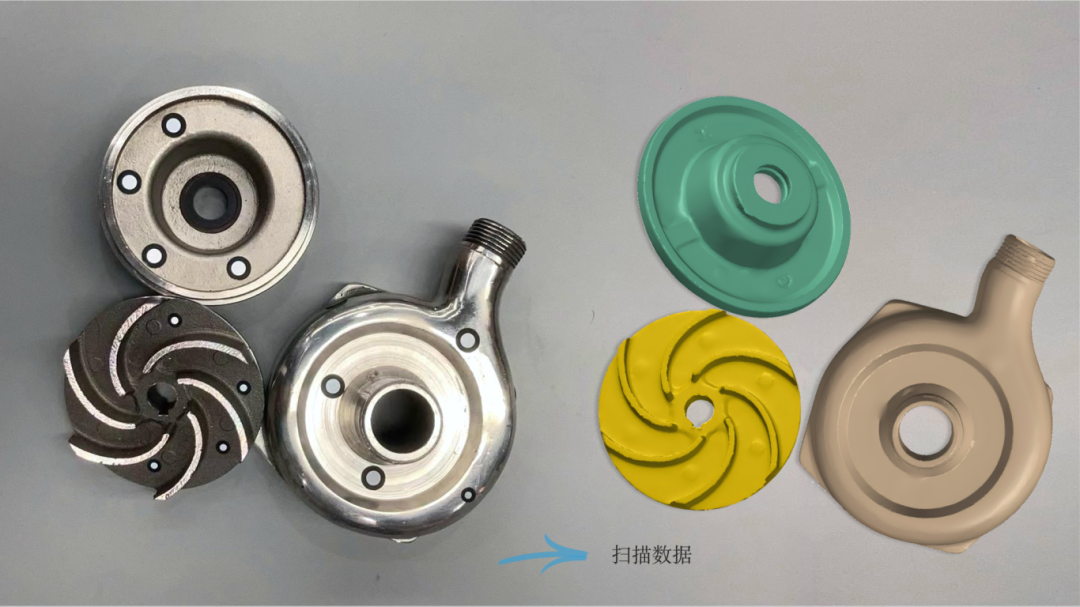

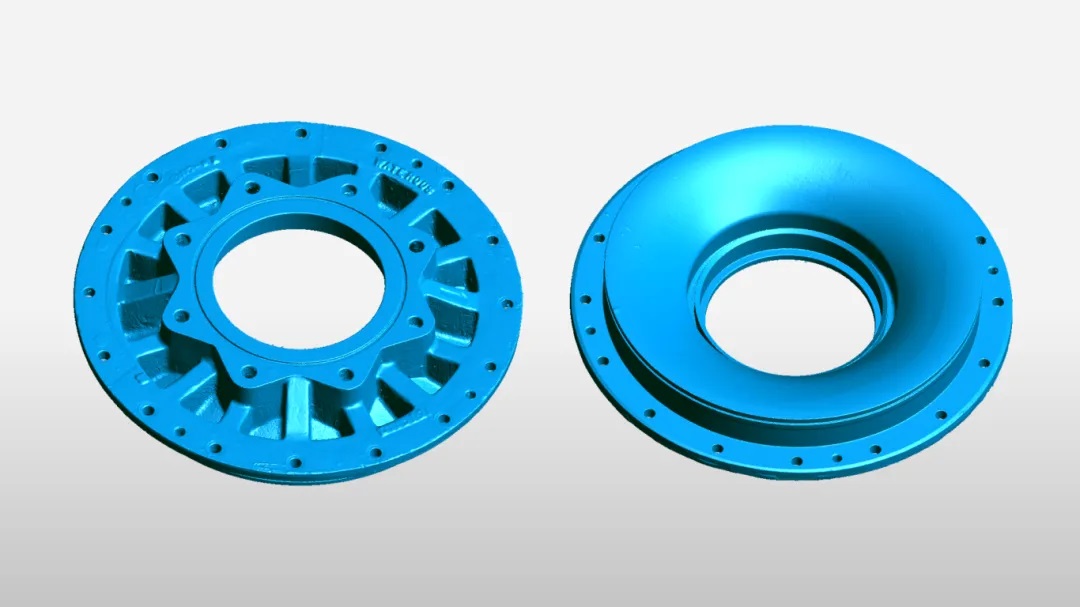

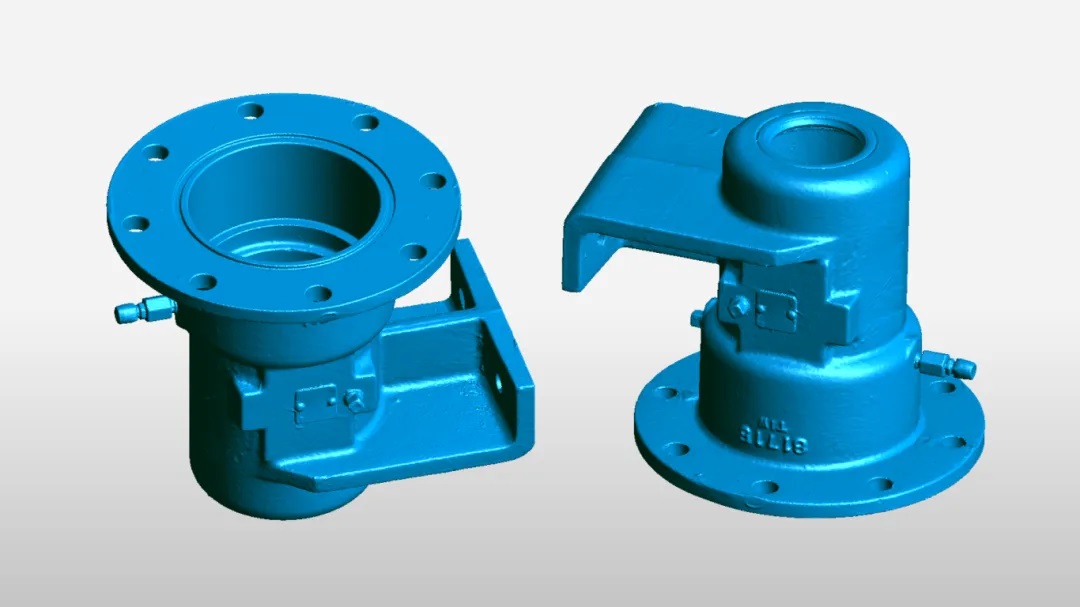

| 掃描離心泵的拆分部件，快速獲得細節清晰、數據完整的三角化模型。

| 逆向建模各部件后進行虛擬裝配，構建完整的離心泵模型，用于虛擬仿真實驗。

Part 4 流體動力學分析

采用掃描獲取的3D模型進行流體動力學模擬，據此對泵的設計進行改進優化，以提高泵的效率和性能，并延長使用壽命。

9.蝸殼流道應力分析

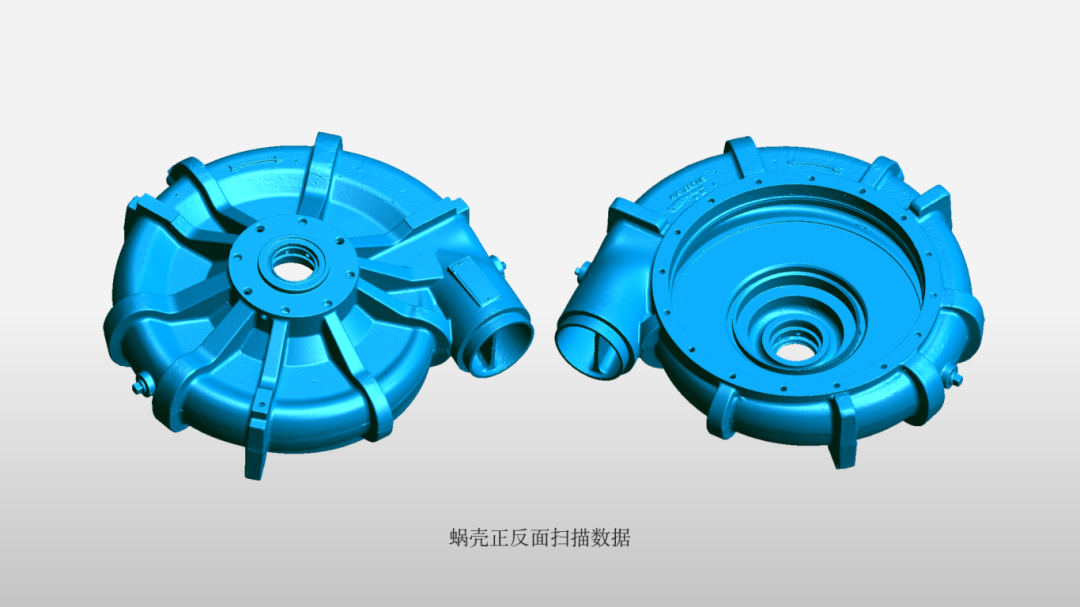

| 掃描現有蝸殼產品，得到全尺寸3D模型。

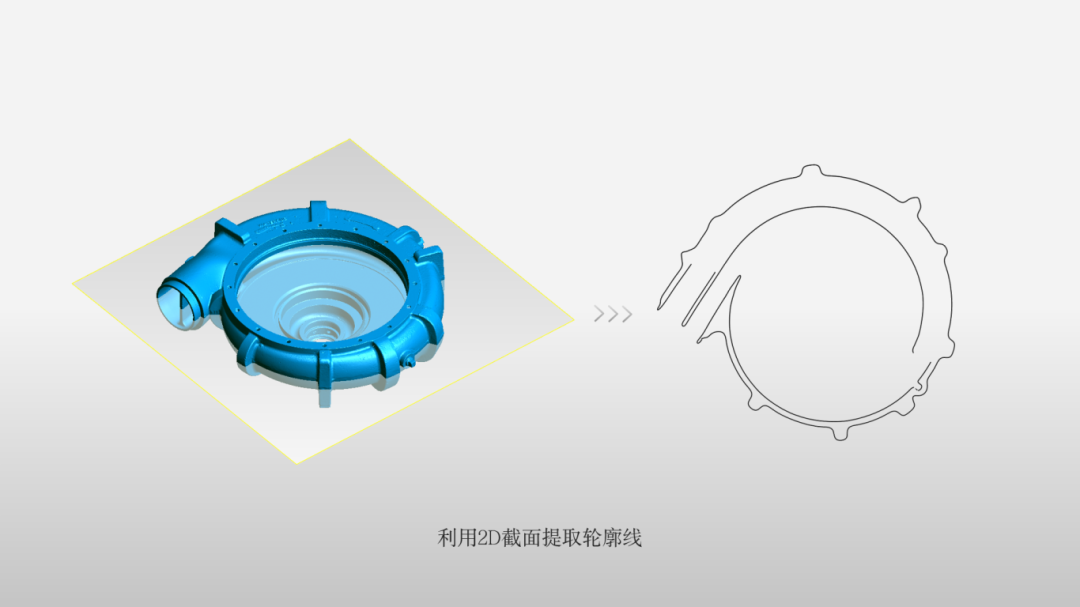

| 先提取2D輪廓線進行初步的流體動力學分析以節省計算資源，之后使用3D模型進行更精確全面的模擬分析。

Part 5 磨損分析與維護

在泵的維護和修理過程中，3D掃描可以快速獲取損壞部件的尺寸，幫助制定修復方案或制造替代件。

10.獨立葉片逆向修復

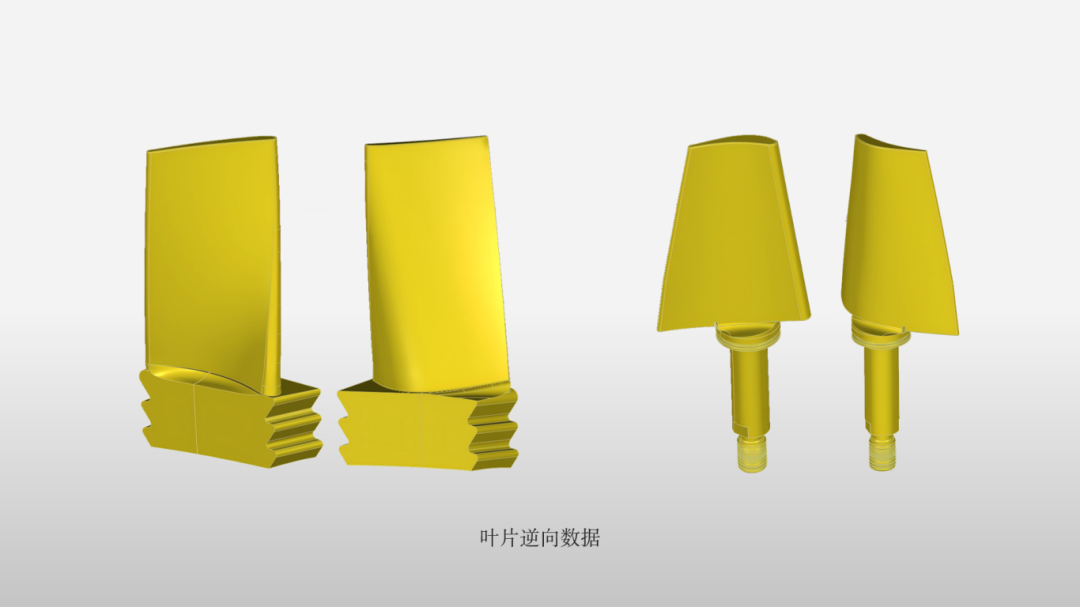

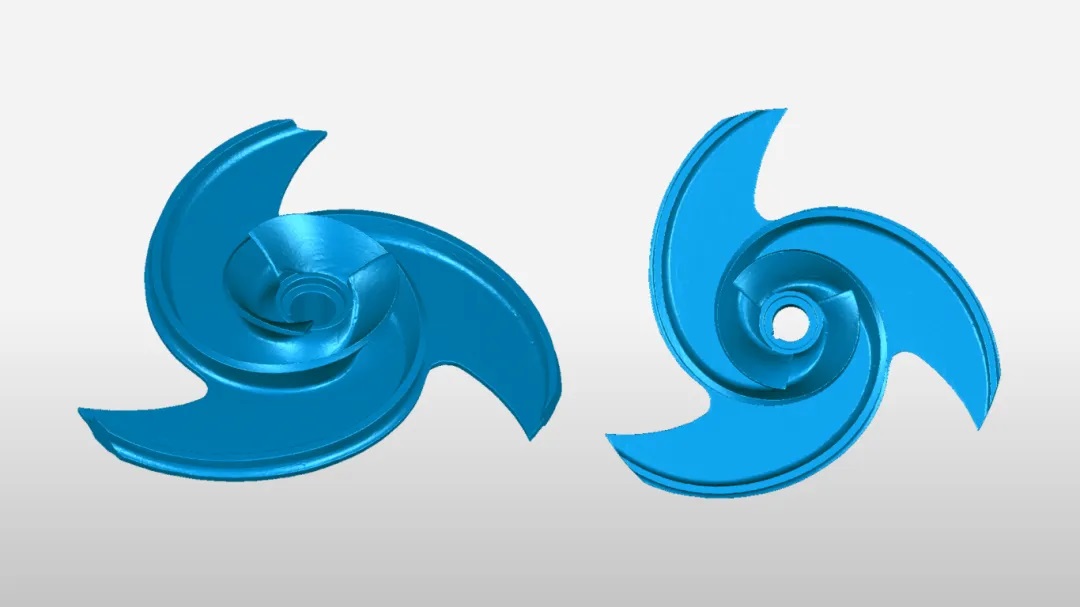

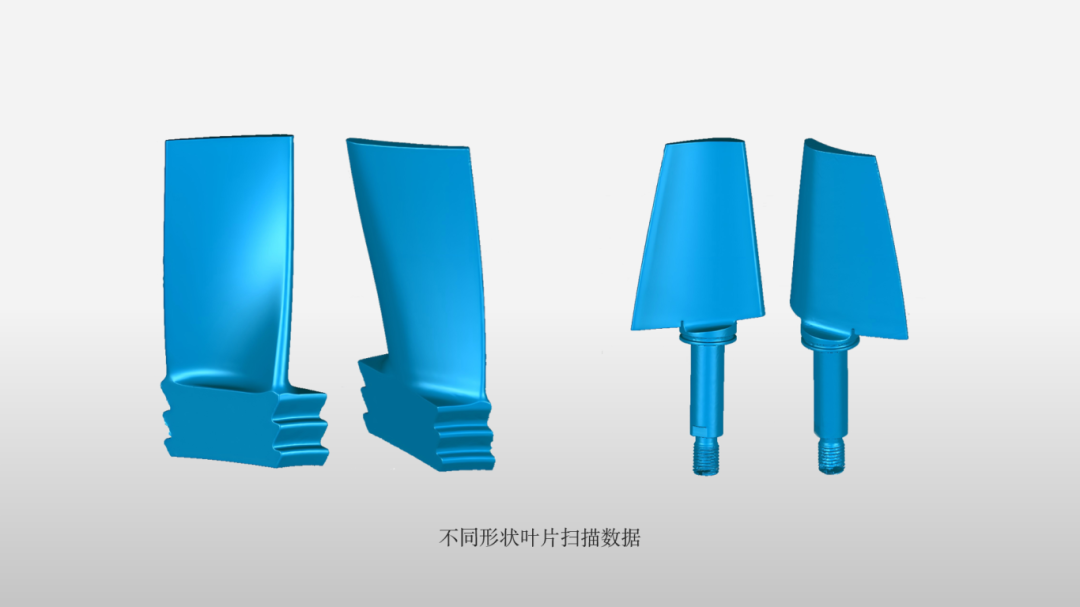

| 對受損的葉片單獨進行掃描，獲取“孿生”數據。

| 基于掃描數據逆向建模，用于制造完美的替代葉片。

More更多零件數據

「數字化解決方案」

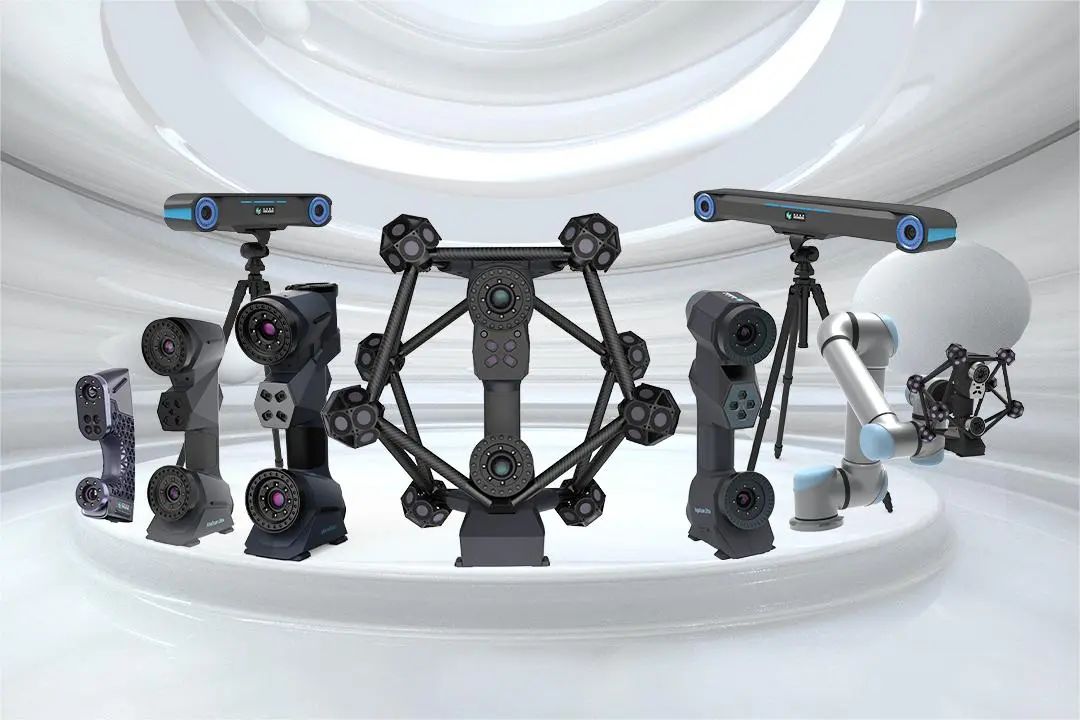

中觀工業級手持激光掃描系統全系列產品，以及智能自動化檢測系統，均適用于泵業裝備測量，并可根據客戶需求提供定制化的解決方案。
