數字技術與醫學的對話融合,為傳統醫學的變革發展,開出了怎樣的“創新處方”?又是如何重構醫療行業新范式?
隨著“精準醫療”時代的到來,3D掃描技術作為數字化的采集入口,在矯形康復、醫學診斷、手術評估及醫療輔助器械等眾多醫療細分領域已有廣泛的滲透應用。與此同時,數字醫學也在迅速發展中開啟了顛覆傳統的新教研方式。
本期案例我們將從數字解剖學入手,從“心”到“手”,從動物到人體,看3D掃描如何高效構建數字化解剖資源,助力“新醫科”玩轉掌上解剖。
1、3D掃描儀用于動物實驗——動物心臟解剖實驗
小白鼠的行為學、遺傳學和生物學等與人類較為相似,常作為實驗動物被用于醫學教學與研究。我們的客戶某醫學院在動物實驗中解剖小白鼠的心臟,需要對其形態結構進行精準辨別,以研究生物體結構與功能的相適應性。
客戶以前采用手工測量,因心臟尺寸較小,曲面特征復雜,檢測數據既不準確也不完整。中觀給出的手持激光掃描方案很好地解決了這一難點。

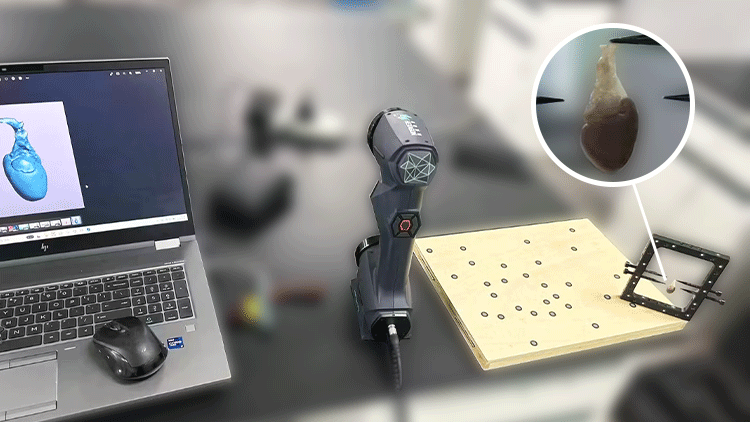

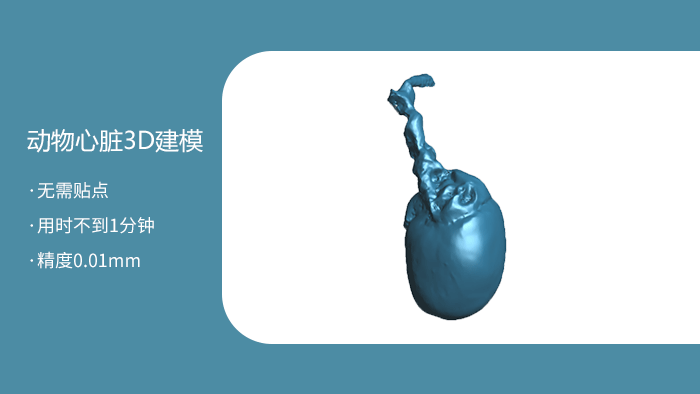

我們采用中觀手持激光掃描系列的AtlaScan多模式多功能量測3D掃描儀來進行數據采集。首先利用心外膜將心臟懸掛在工裝上,借助工裝和桌面上的標志點進行掃描,心臟表面無需貼點,可極速獲取心臟的完整3D數據,用時不到1min,而精度高達0.01mm。
激光掃描的非接觸方式不會因檢測過程導致二次變形,最大程度上還原了心臟的真實形態,點云數據方便保存與共享,直觀的3D可視化展示方式,無論是用于教學還是科研,為效率提升和效果優化提供了堅實的數據支撐。
2、3D掃描儀用于醫療教學——肌肉/骨骼解剖
該案例客戶為醫院骨科培訓部門,需要獲取骨骼和肌肉組織的全彩3D數據,方便在培訓教學或報告中以三維方式進行更好的演示。
中觀給出了兩種獲取全彩點云數據的方案:一是采用GScan智能全彩手持式掃描儀一次性掃描采集;二是通過智能手持式激光3D掃描儀RigelScan,再結合ArtMapping貼圖軟件實現。

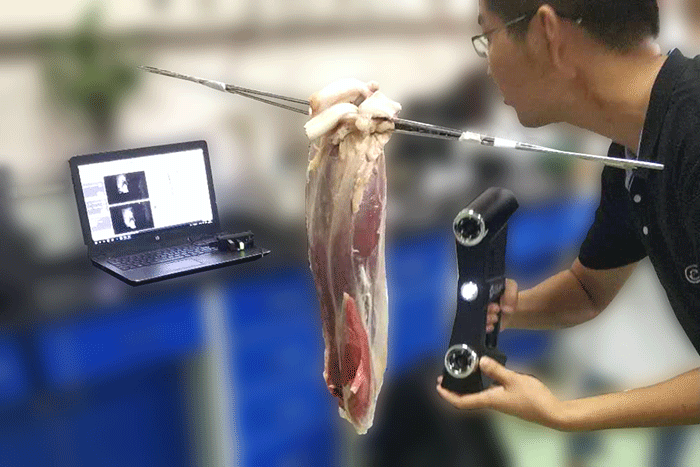

掃描前我們將肌肉組織進行懸空放置,GScan采用特定光柵條紋投影,可以利用肌肉表面特征進行三維拼接,無需粘貼標記點。

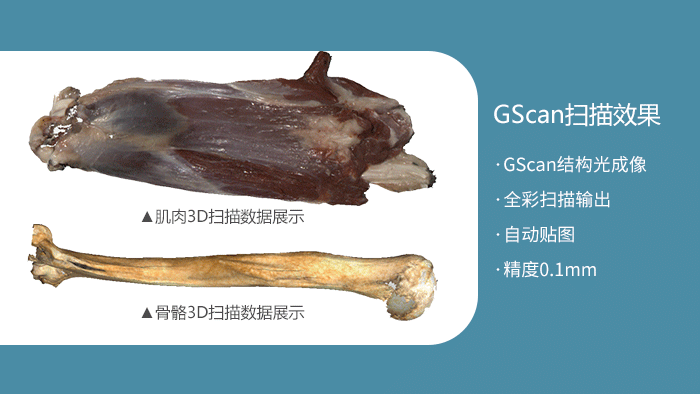

GScan的工業級彩色相機,可以實時捕獲掃描件表面色彩紋理,并自動貼圖,真實還原肌肉和骨骼的本真色彩,掃描數據如上圖所示,精度最高達0.1mm。

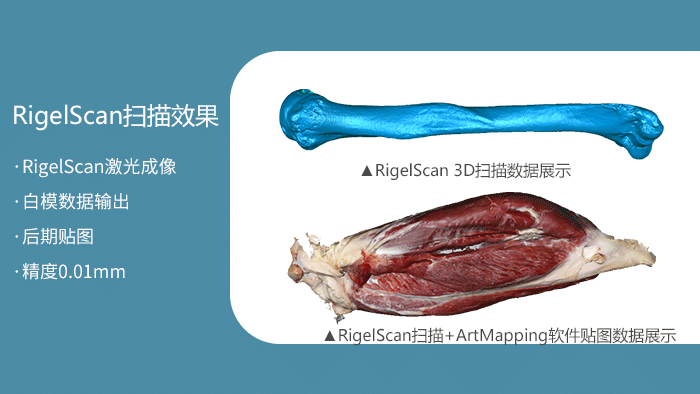

針對肌肉組織表面細節特征密集復雜的特點,為了實現更高精度的還原重建,可以使用手持式激光3D掃描儀RigelScan先掃描獲取點云數據(精度最高達0.01mm),再通過相機拍照,利用ArtMapping貼圖軟件實現自動紋理映射,效果更加細膩。上圖即利用該方案獲取的肌肉組織數據。
使用RigelScan掃描獲取的骨骼數據。因客戶對骨骼還有逆向需求,該高精度點云數據可以直接導入第三方軟件進行逆向設計。
3、3D掃描儀應用于人體解剖——標本3D數字化和存檔
客戶為某醫院麻醉與疼痛治療科,為更好地構建人體解剖學習資源,之前使用的小范圍掃描設備已無法滿足大批量快速數字化采集的需求。同時考慮到客戶對人體肌肉、神經等細節精度要求較高,中觀提供了HyperScan智能光學追蹤3D掃描+高像素相機拍照+ArtMapping貼圖軟件的解決方案,以高精度還原真實紋理色彩的人體3D數據。

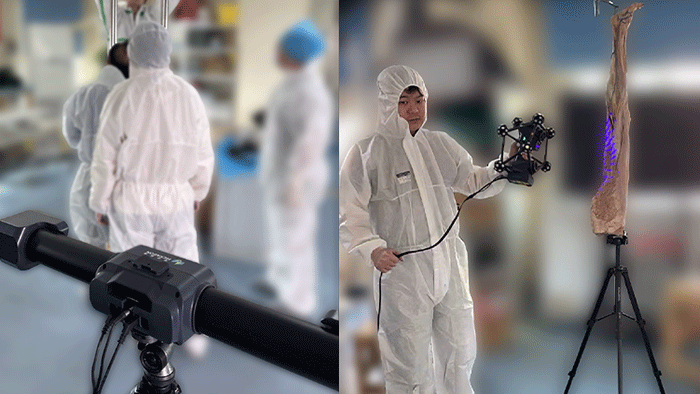

首先搭建簡易框架對要掃描的人體部位進行懸空放置,方便進行360°完整掃描。HyperScan采用智能光學追蹤技術,掃描無需在物體表面粘貼標志點,尤其適合大范圍快速3D建模,可以一次掃描多個肢體/部位,數據采集更加高效。
從肢體、骨骼到內臟器官等,無論形態、顏色如何,HyperScan抗干擾藍色激光均能輕松測量,以計量級精度捕獲表面復雜細節特征。

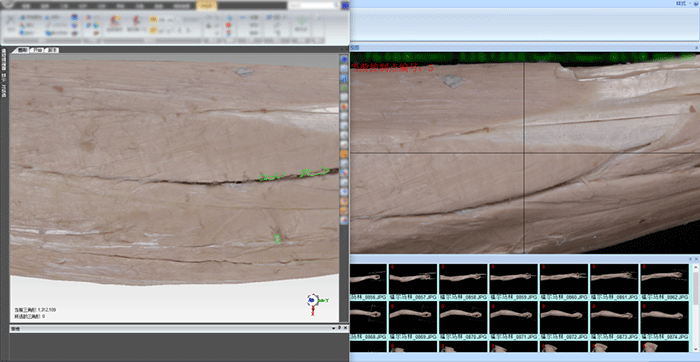

掃描結束后我們使用高像素相機配合轉臺對焦拍照,為避免色差,現場布置有補光燈。后續在中觀自研ArtMapping貼圖軟件中,將掃描數據和批量照片配合控制點可一鍵實現自動紋理映射貼圖。

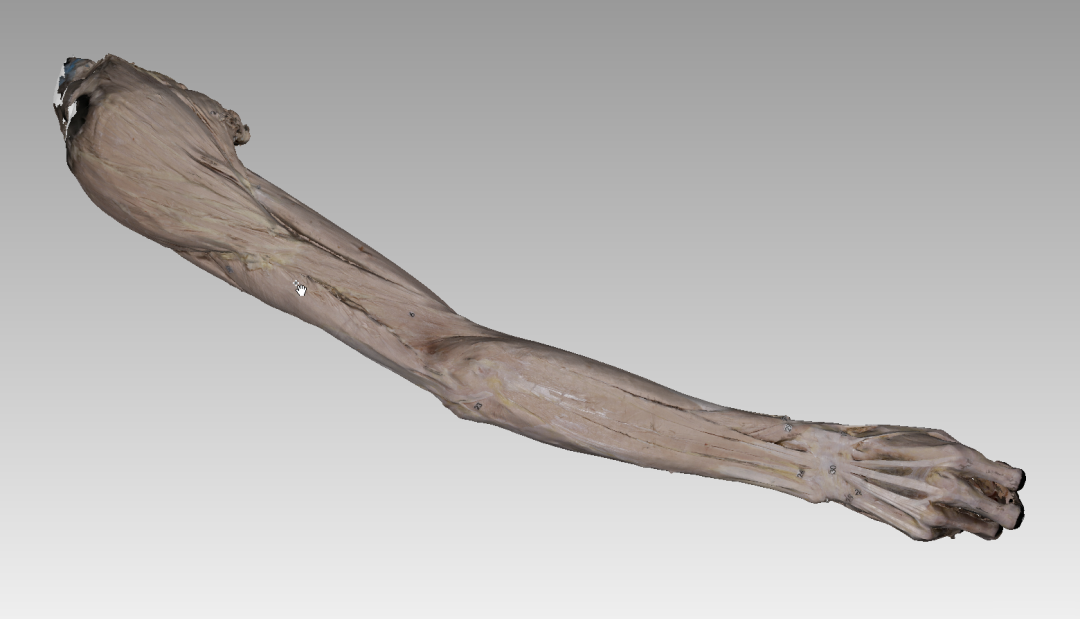

上圖為手臂貼圖效果,精準復現了解剖肢體的結構形態和色彩紋理?;谡鎸嵢梭w標本3D重建形成的“數字人”,可在虛擬解剖系統中進行任意角度的斜切展示,為解剖學教學提供了創新的數字化培訓手段。
結語
傳統的醫學臨床培訓和研究通常使用動物、人體模型和人體解剖來獲取臨床模擬經驗,但模型無法準確表示人體組織特征,而人體解剖資源有限且處理、儲存費用較高。
基于3D掃描技術構建的“數字化可視人體”解決了這一傳統醫學困境。它不但提供了可遠程交互的虛擬仿真解剖教學模式,也可以在手術規劃、模擬等過程中發揮其精確性和可視化的特點,為精準外科手術提供有力支撐。
數字解剖學作為一門新的分支學科,還在不斷開拓完善中,未來必將以更廣闊的應用前景造福人類的健康事業。
