中觀手持式3D掃描儀精準賦能車載雷達定制開發

2024-12-12

應用索引

定制設計 | 布局優化 | 安裝調試 | 仿真測試

中觀手持式3D掃描儀精準賦能車載雷達定制開發

自動駕駛技術的飛速發展正重塑汽車行業,其應用場景日益廣泛。智能感知作為高級別自動駕駛的核心,決定著車輛的安全性和可靠性。車載雷達,作為關鍵傳感器之一,能夠?qū)崟r提供精確的環境感知信息,被譽為智能駕駛系統的“安全之眼”。

然而,如何確保這些“眼睛”完美融入車輛設計,并提供卓越的感知能力?本期案例,我們將一起探討激光3D掃描技術在車載雷達定制開發中,如何發揮數字化重塑的力量,為汽車帶來更精準、可靠的感知解決方案。


01.前/后向雷達定制設計——AtlaScan 3D掃描方案 | 復雜形狀精準適配 暗黑環境不受影響

汽車前/后向雷達通常巧妙安裝在保險杠內,既不影響外觀又能實現前/后視功能。但如何迅速獲取保險杠復雜內外部結構的精確數據,進而精準定制適配不同車型的雷達系統?

AtlaScan 3D掃描方案 | 復雜形狀精準適配 暗黑環境不受影響

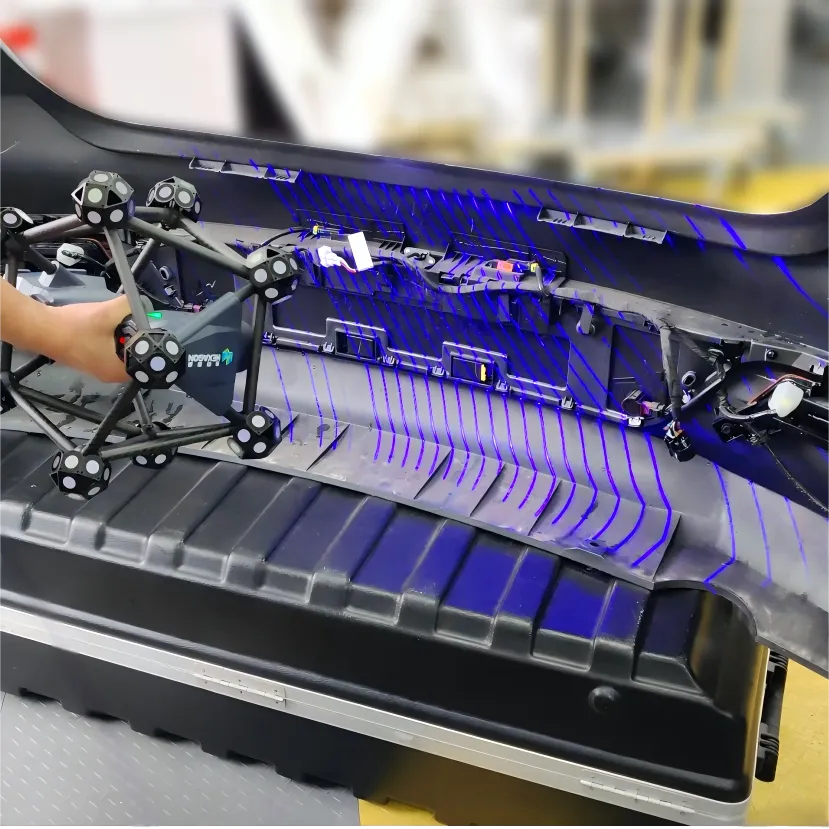

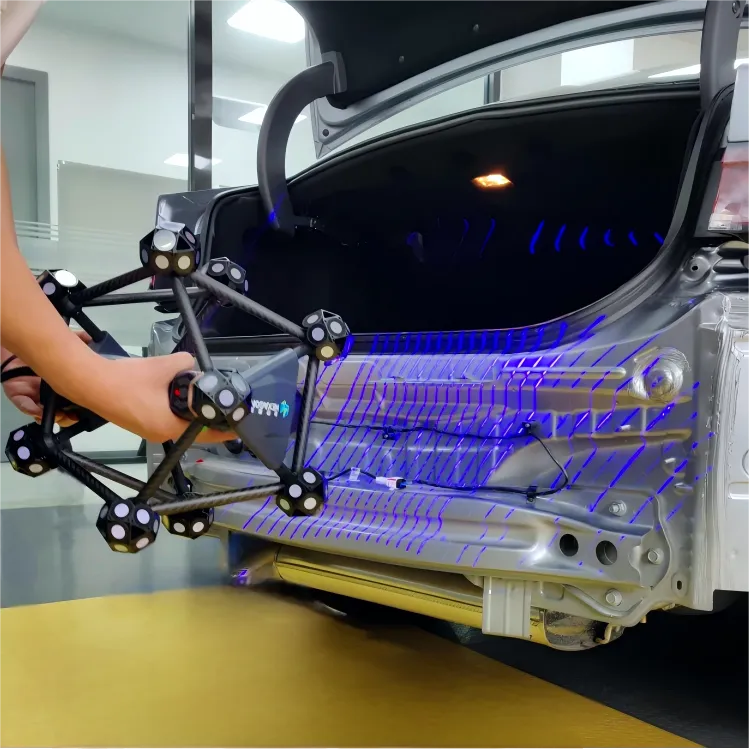

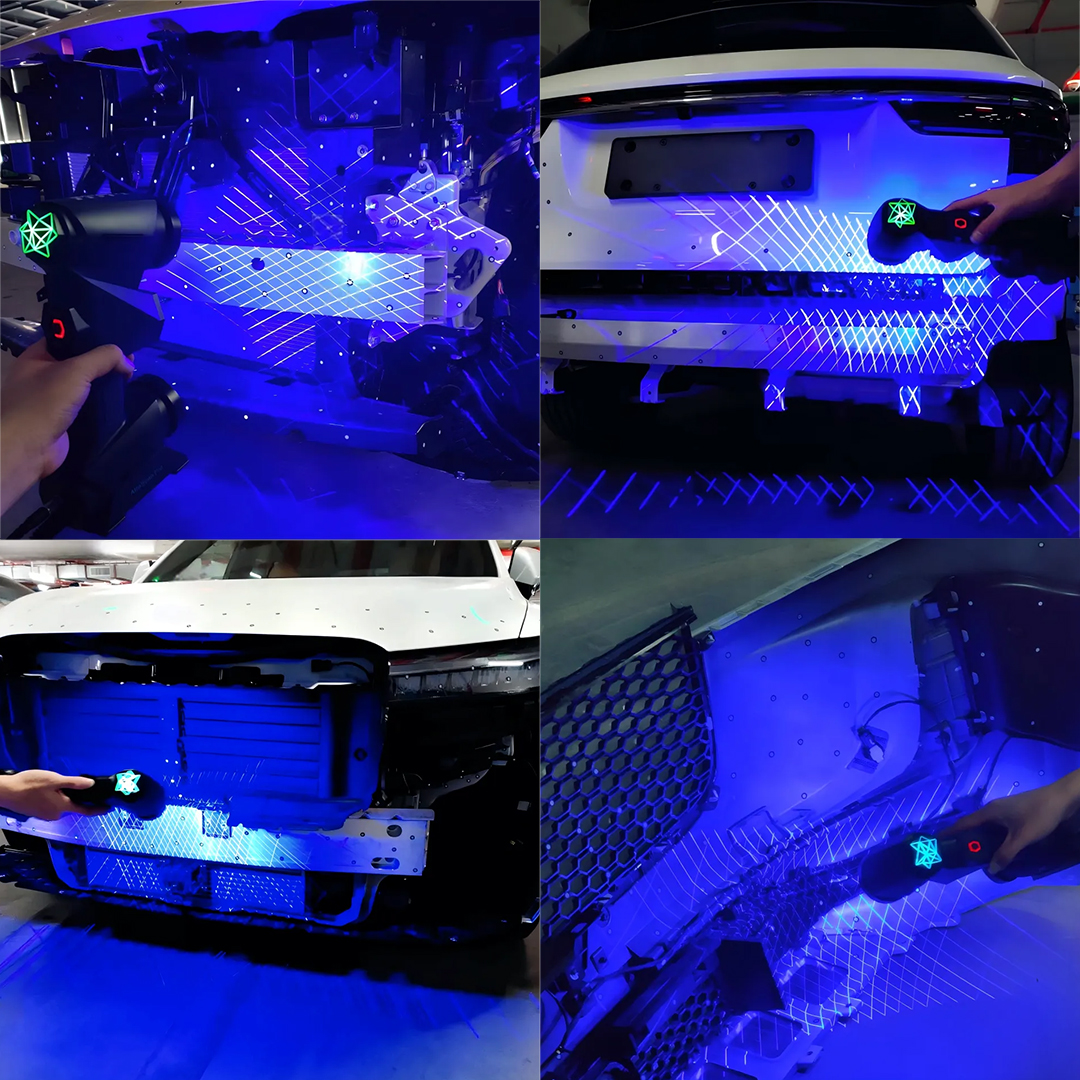

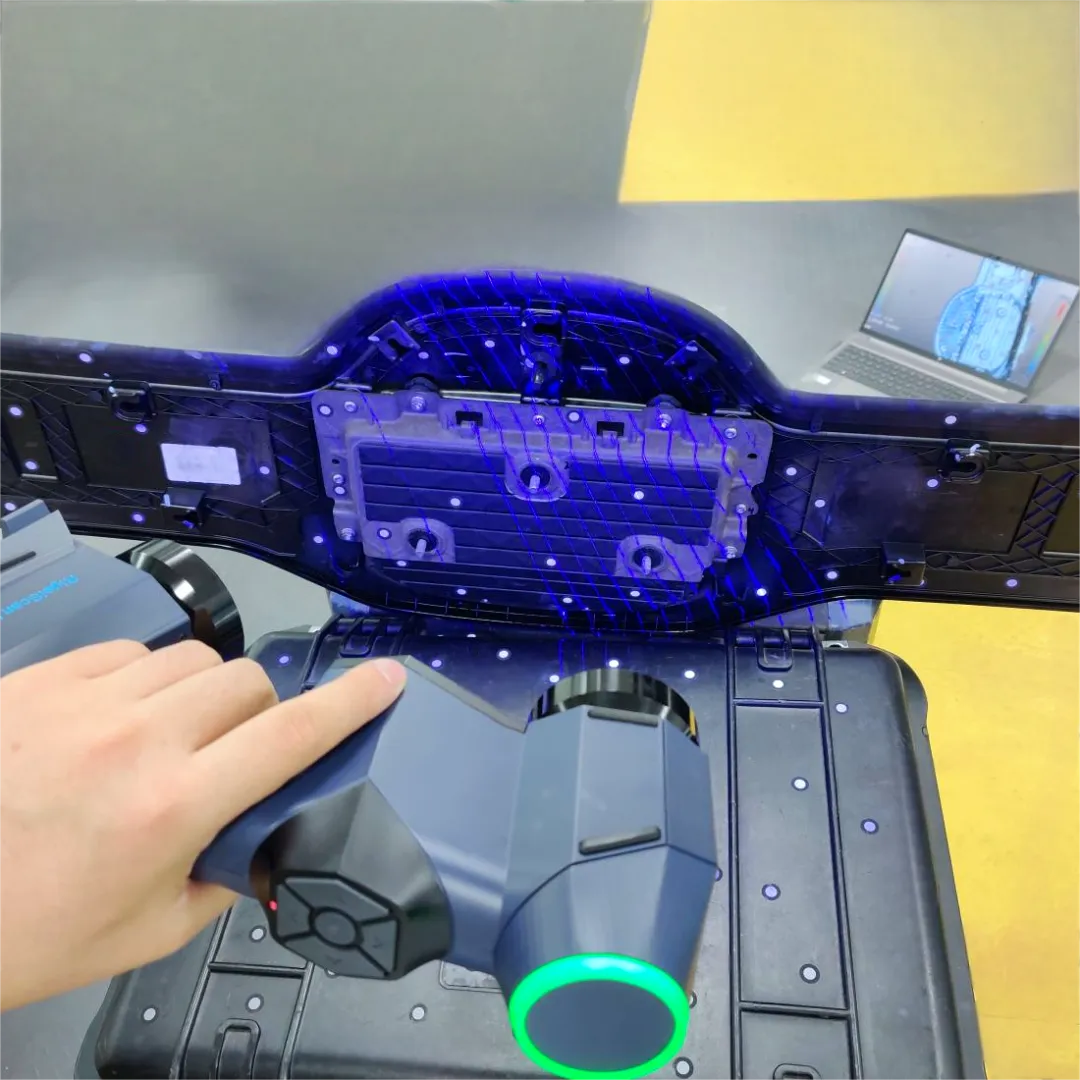

| 使用AtlaScan多模式多功能量測3D掃描儀采集前/后保險杠數據。掃描工作不受環境光線影響,能以超強適應性極速捕獲復雜形狀,精度高達0.02mm。

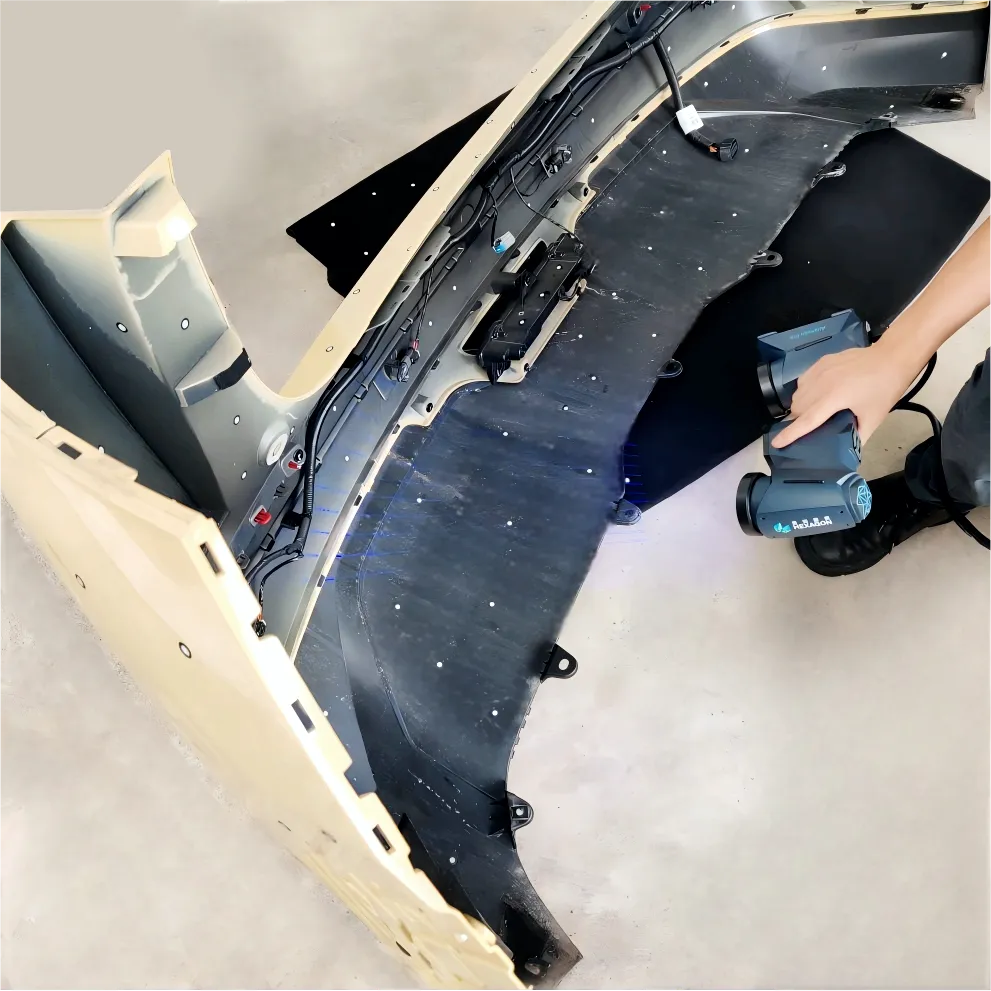

使用AtlaScan多模式多功能量測3D掃描儀采集前/后保險杠數據

使用AtlaScan多模式多功能量測3D掃描儀采集前/后保險杠數據

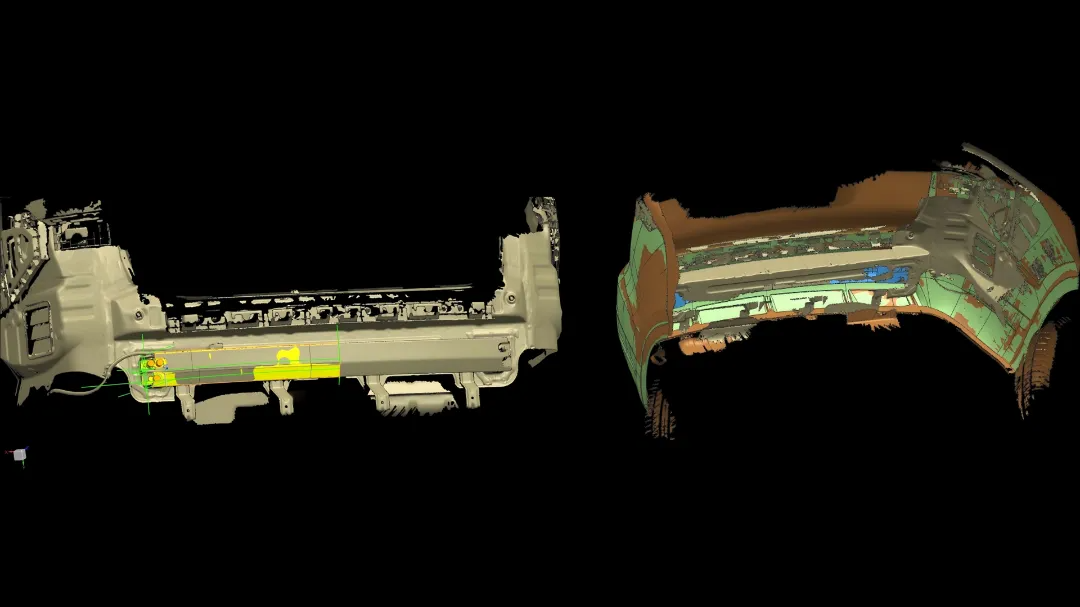

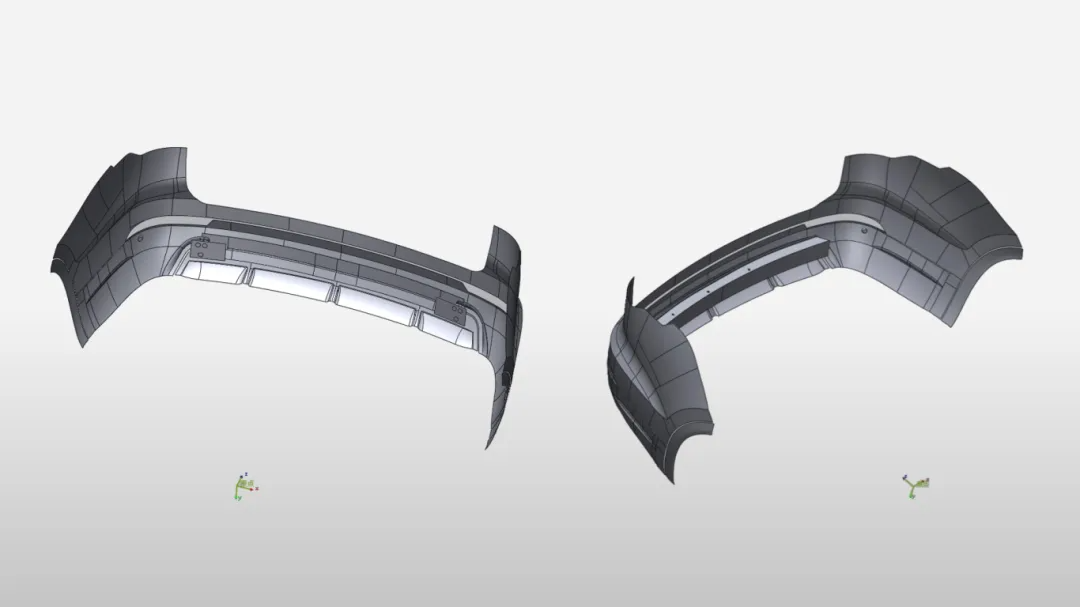

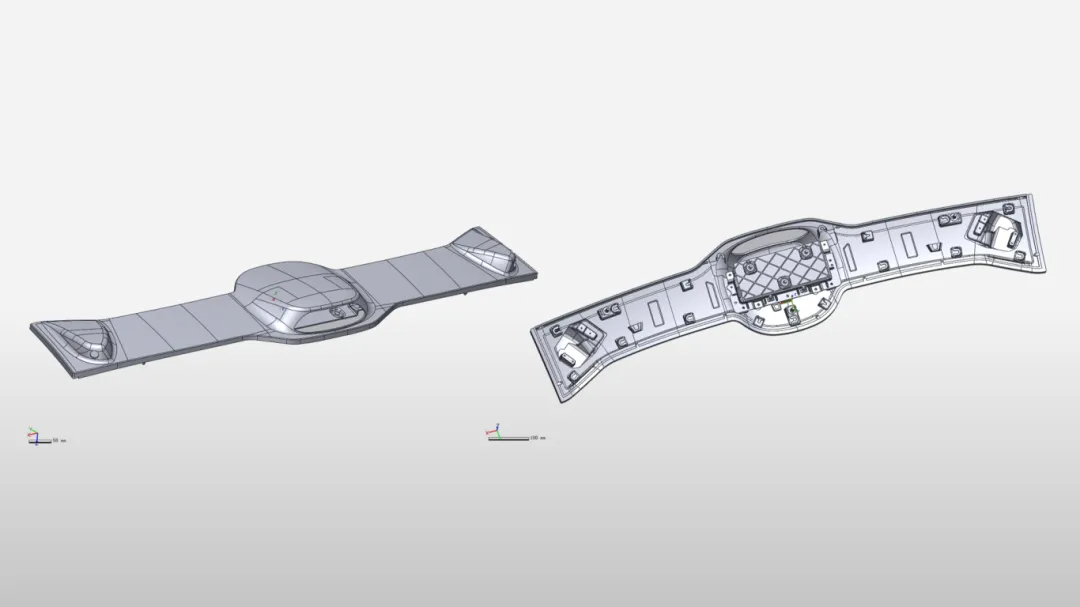

| 基于掃描數據對關鍵結構進行逆向建模,可確保雷達設計與車輛結構完美匹配,并大大縮短設計開發周期。


02.整車雷達布局優化——HyperScan 3D掃描方案 | 高亮深黑輕松挑戰 智能追蹤無需貼點

為了確保車載雷達設計的最優布局,可利用激光3D掃描采集車輛整體的三維數據。這能夠幫助設計團隊深入了解可用空間,為雷達設備的安裝位置提供精確指導,從而在不影響車輛原有功能的前提下,最大化雷達的視野和性能表現。




| HyperScan智能光學追蹤掃描方案以其無需貼點的優勢,特別適合整車數據采集,保險杠的內外部結構也能輕松應對。無論是高反光車身,還是深黑色內部細節,均能以522萬次測量/秒的速率高效作業,完成高精度掃描。

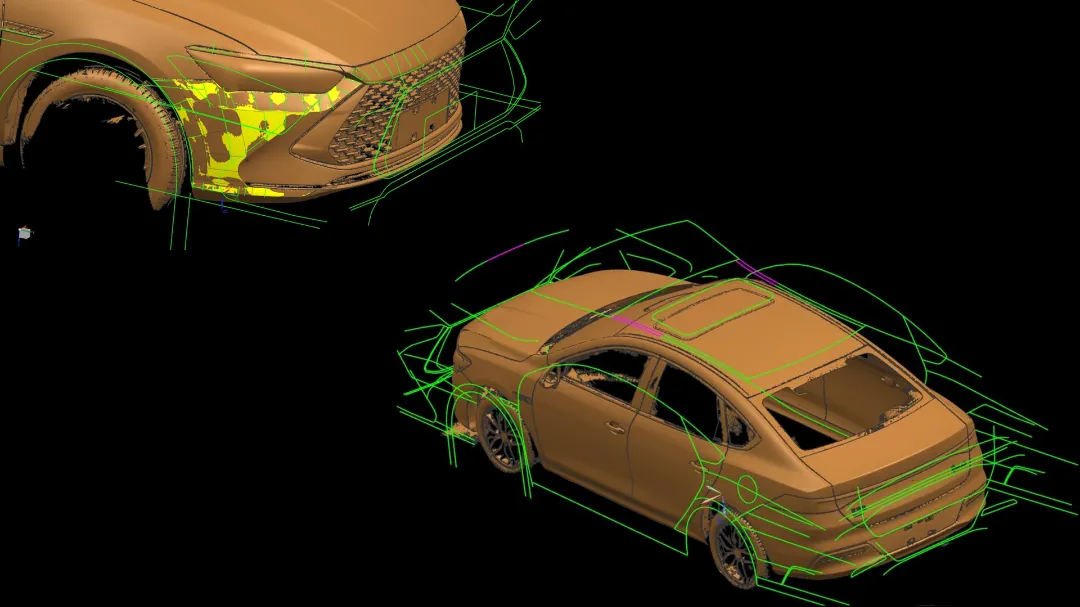

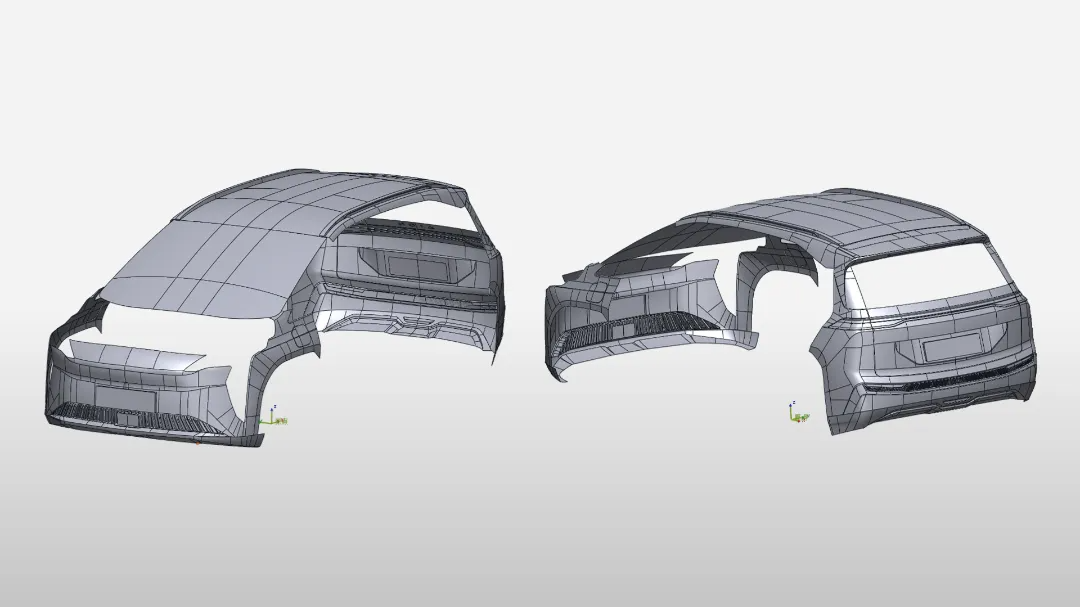

| 對掃描獲取的車身3D數據進行逆向建模,可以為全車雷達布局設計提供直觀、精準、高效的指導,確保雷達系統的最優配置。


03.車頂雷達安裝調試——RigelScan 3D掃描方案 | 每秒700萬次測量 計量級精度

車頂也是激光雷達常見的安裝位置,能夠?qū)崿F(xiàn)更遠距離的探測和感知。在雷達設備與車輛集成階段,借助3D掃描技術可以精確指導安裝和調試,確保雷達罩與其他車輛部件完美匹配,同時顯著縮短調試周期。

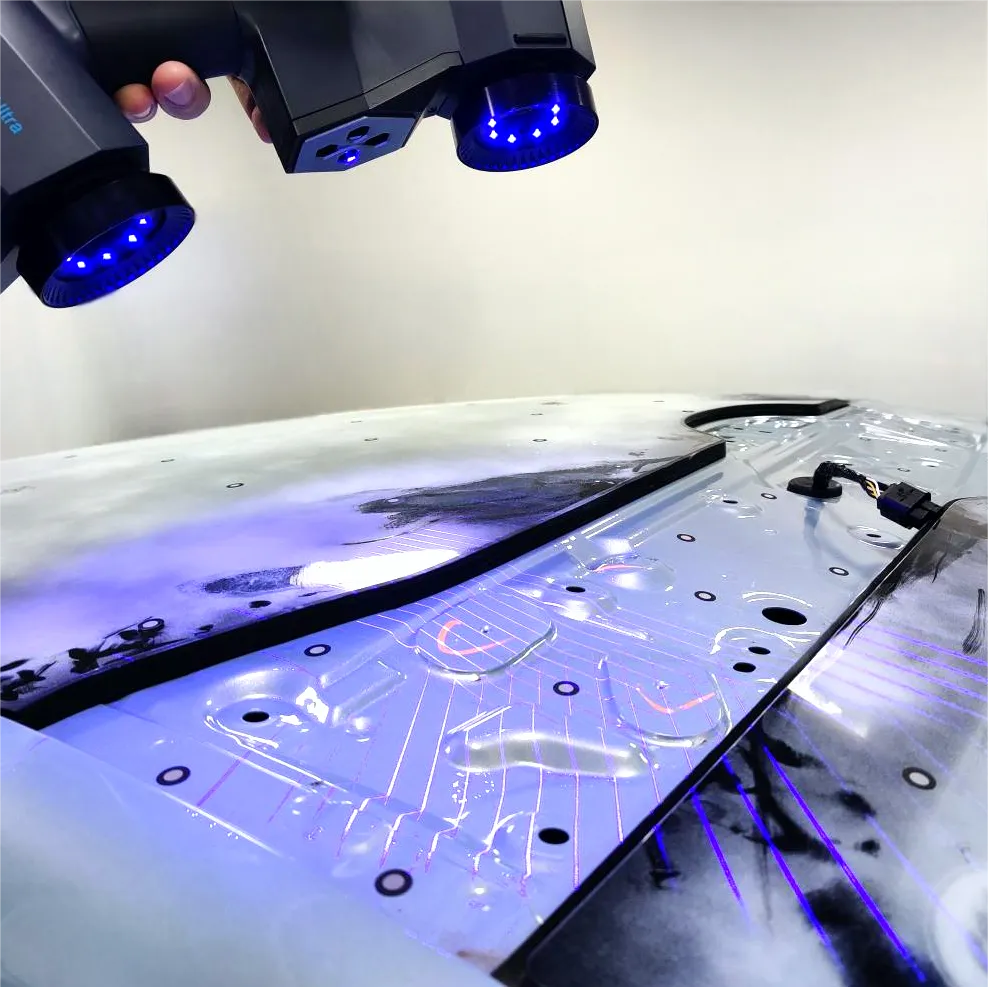

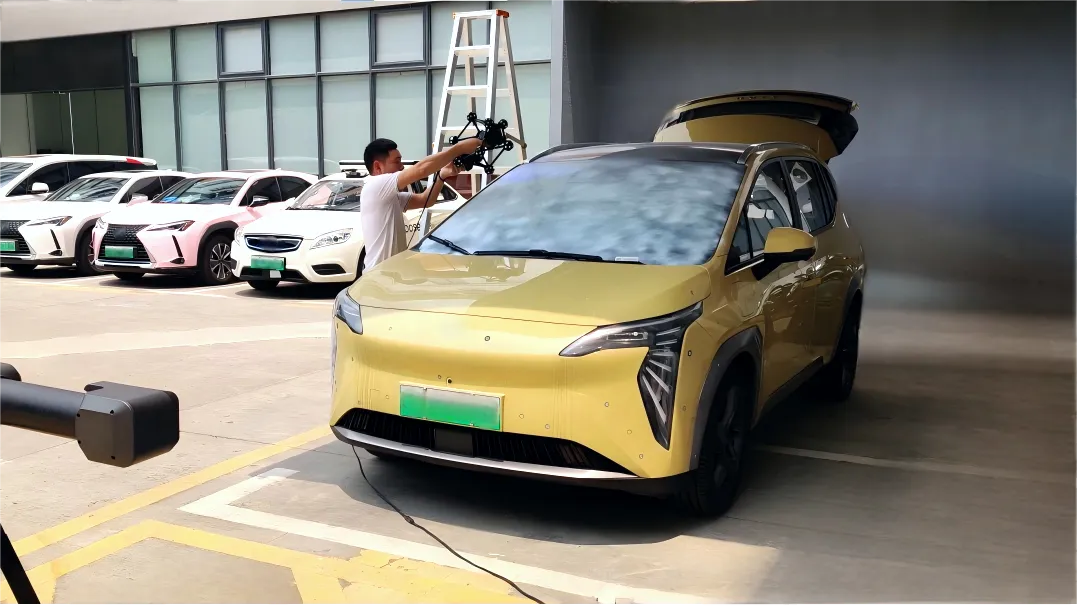

| 使用RigelScan智能手持激光3D掃描儀分別對車頂部位和雷達部件進行掃描。RigelScan能在每秒高達700萬次測量的極致效率下,獲取到計量級精度的3D數據,確保每個細節都被精確捕捉。

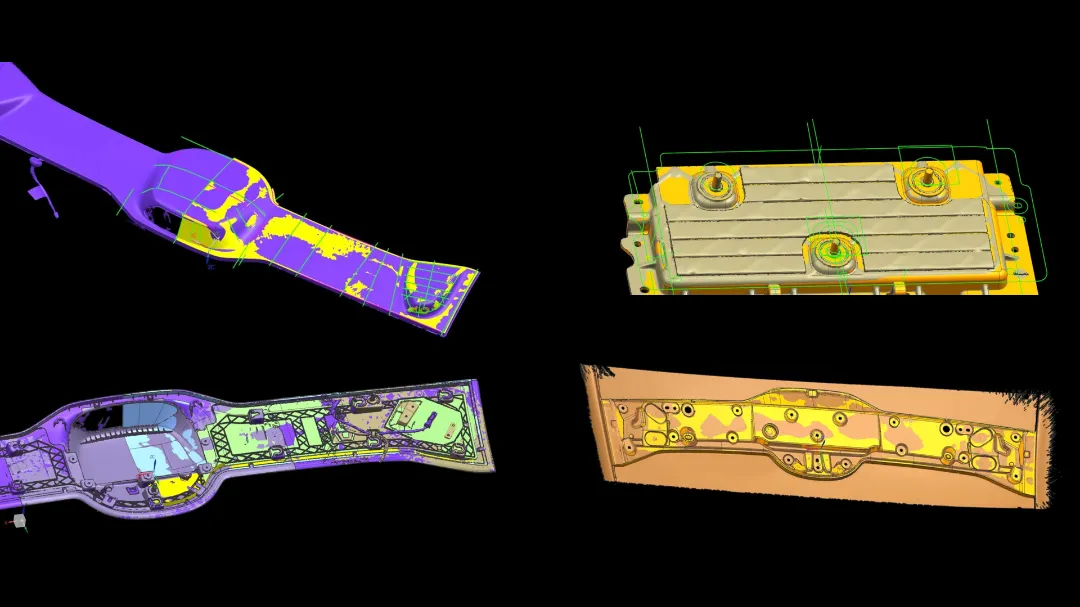

| 最新掃描數據真實反映了實際安裝時的部件狀態,通過逆向工程可迅速調整和優化模型,為工程師提供直觀的視覺指導,便于現場微調,確保雷達組件準確無誤地安裝到位,有效減少返工。


04.整車雷達仿真測試——HyperScan/AtlaScan 3D掃描方案 | 室內室外靈活適應 隨時隨地快速響應

在雷達設備安裝之前,可以利用3D掃描數據創建虛擬模型,對不同安裝方案進行仿真測試,評估雷達在不同條件下的性能表現,提前發現并解決潛在的安裝問題。通過虛擬測試減少物理原型的需求,可以縮短開發周期,并顯著降低開發成本。

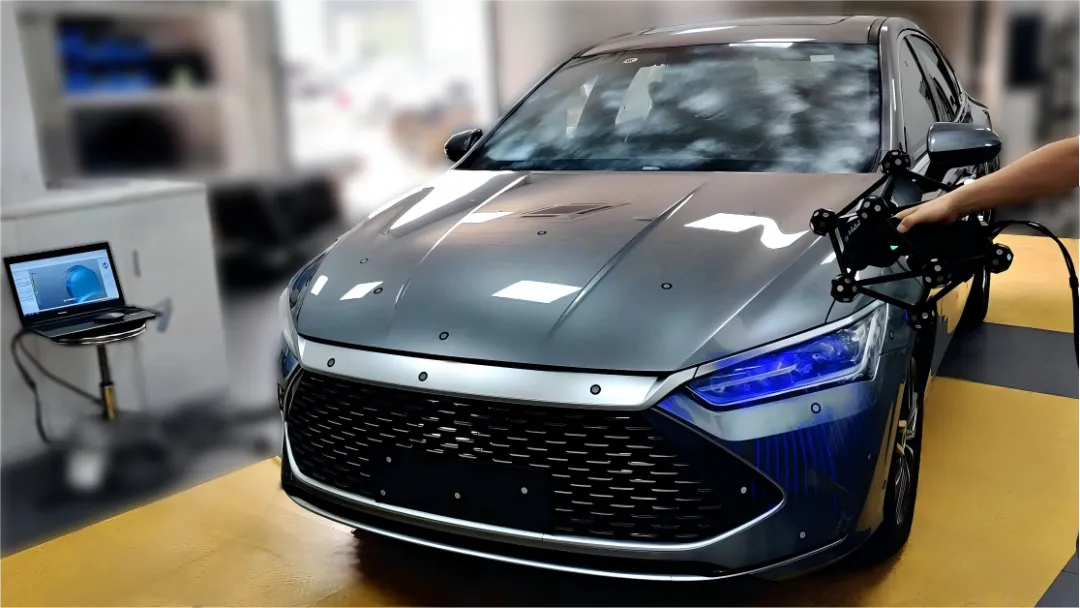

| 仍然使用HyperScan掃描采集整車數據,充分發揮其拿來即掃、高效便捷的優勢,不到10分鐘即可完成汽車完整數據的獲取。

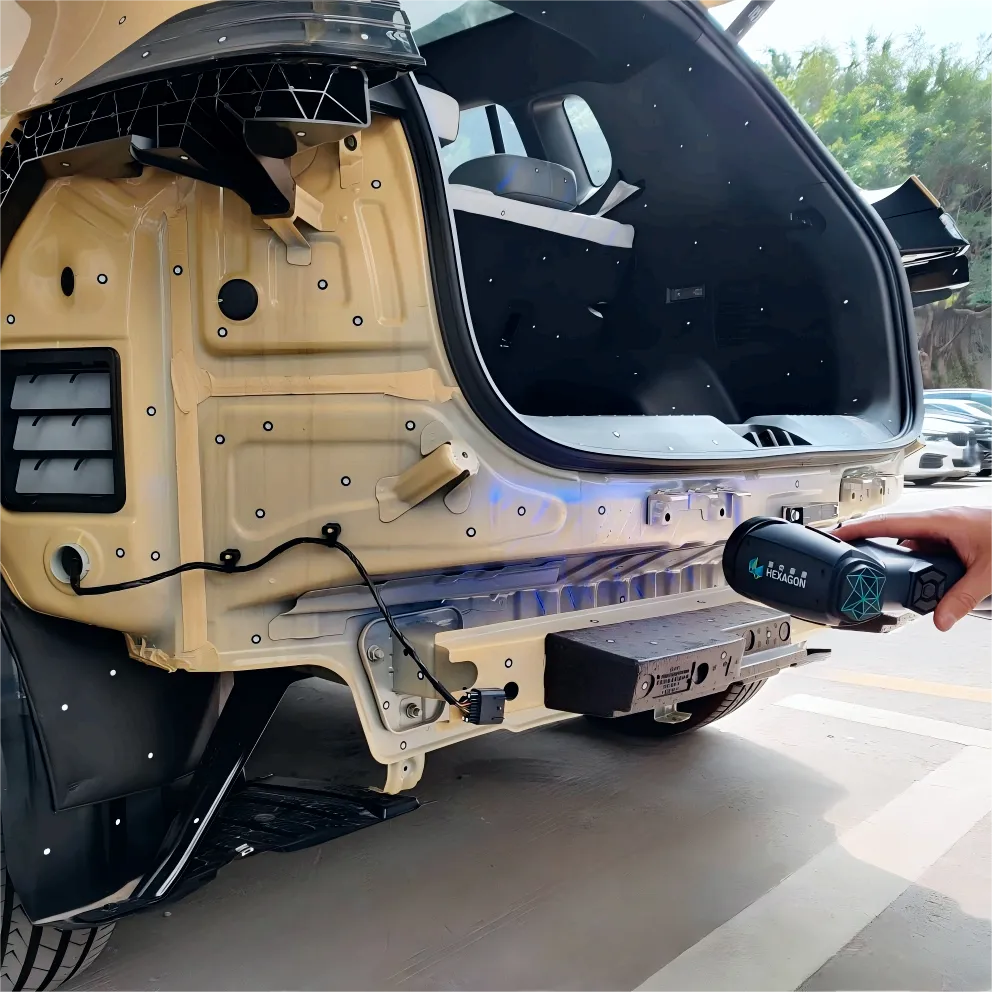

| 對于保險杠等關鍵結構的數據采集,無需大面積貼點,亦可采用AtlaScan手持掃描方案。它以小巧靈活的便攜特性,面對戶外現場測量需求,能夠快速響應并提供高精度的3D數據。

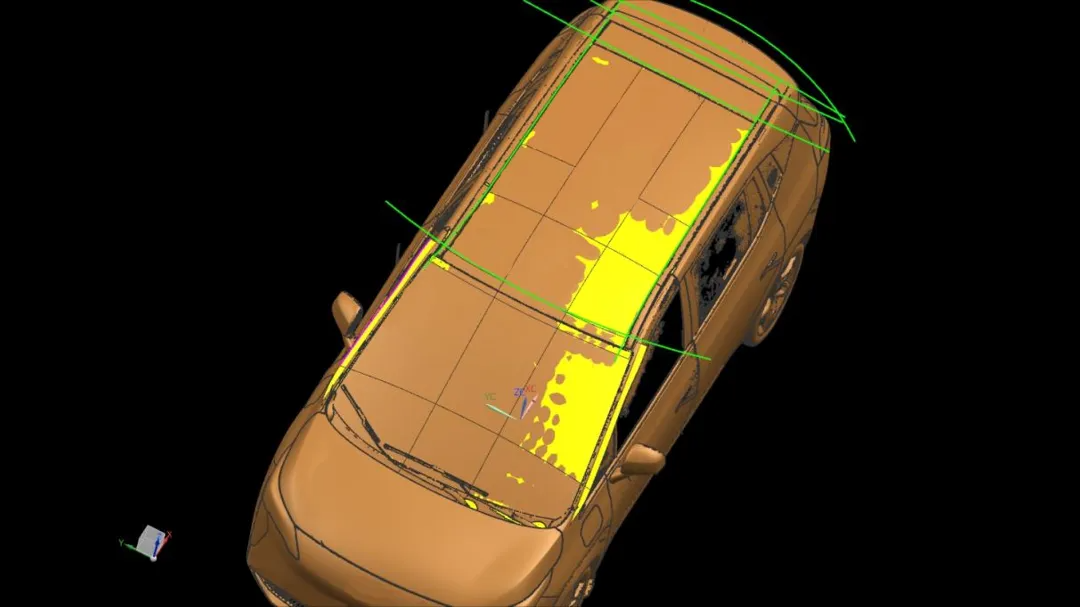

| 在逆向軟件中,根據高精度掃描數據構建詳細的3D模型,在此基礎上進行仿真測試。工程師可基于仿真測試結果,對雷達的布局設計進行迭代改進,最終確保其在實際應用中達到最佳性能。



行業價值

數字化轉型正在深刻影響汽車行業的每個環節。激光3D掃描技術作為重要的數字化工具,也在重塑著車載雷達產業鏈。在定制開發階段,它不僅提高了設計生產的效率,還通過精確測量和豐富數據支持,確保了雷達設備的高可靠性。在制造環節,通過對雷達各部件進行精確的尺寸檢測,還能承擔起質量控制的“關鍵角色”,充分發揮設備的多功能性。

車載雷達是實現智能駕駛的“安全之眼”,激光掃描是確保雷達完美融入汽車的“計量之眼”,共同達成智能感知,讓未來的駕駛體驗更安全、更舒適、更智能。
