RigelScan Super:中大型工件精密計量的“廣域掃描大師”

2024-12-25

行業索引

風電輪轂|隧道管片|工程機械|管道等



01.大型風電輪轂檢測新篇章——對比檢測,效率翻倍

RigelScan Super:適用于中大型工件精密計量的“廣域掃描大師”

客戶需求:

作為中觀的長期合作伙伴,該客戶目前擁有3臺手持式激光3D掃描儀。在面對大型風電輪轂時,客戶希望升級掃描方案,為“龐然大物”的檢測尋求更高效的解決方案。

中觀為客戶推薦了最新推出的「廣域掃描大師」——RigelScan Super智能手持式激光3D掃描儀。它專為大范圍快速掃描設計,具備更寬泛的工作距離和更大的掃描幅面,能夠顯著提高大型工件的檢測效率。為了直觀展示效率的提升,我們使用客戶現有的RigelScan Ultra與RigelScan Super進行了對比測試。

{no.0001} (4).png

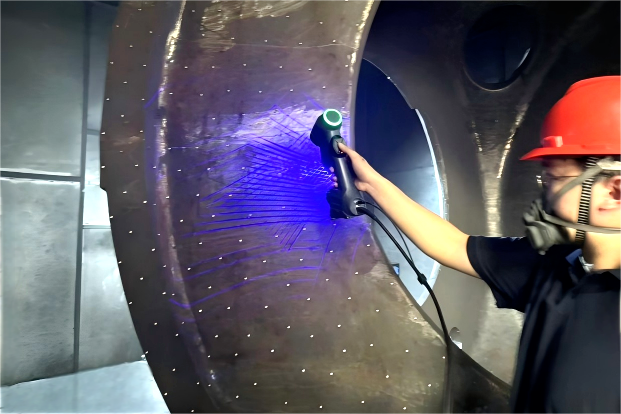

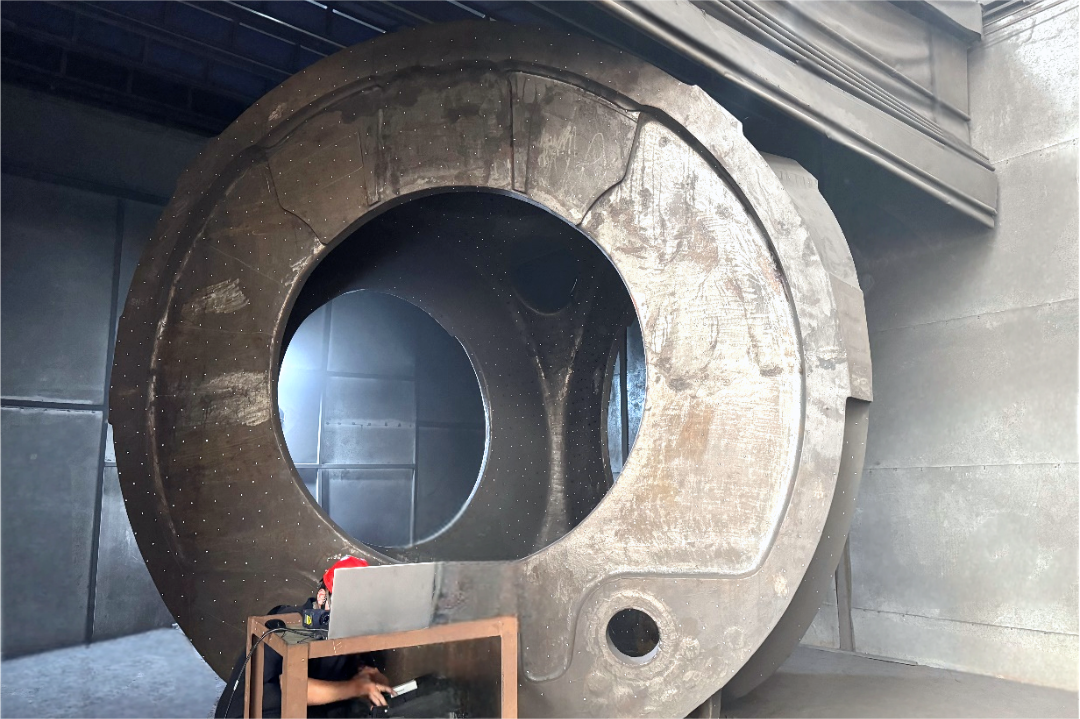

| 先使用RigelScan Ultra進行掃描。針對這種超大型工件,常規手持式掃描儀的單幀掃描幅面相對有限,且因需要粘貼較多的標志點,一定程度上影響了整體工作效率。

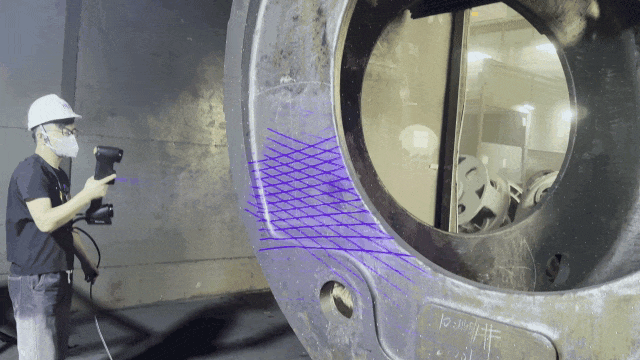

| 隨后使用RigelScan Super掃描該風電輪轂件??梢悦黠@看出,RigelScan Super的3組多線藍色激光掃描范圍更大,是常規手持的3.5倍多;且擁有更靈活的工作距離,是常規手持的2~3倍。RigelScan Super將檢測效率提高了大約3倍,對于大型工件具有極強的實用性。

{no.0001} (5).png

| 客戶需要精準檢測的風電輪轂關鍵尺寸參數,如面夾角和圓口直徑如圖所示。采用RigelScan Super大幅提升掃描速度的同時,也確保了檢測精度完全滿足客戶的要求。

客戶價值

RigelScan Super為客戶在大型風電輪轂的檢測中帶來了顯著的效率提升,優化的工作流程大幅縮短了現場測量時間,有效減少了操作人員在高金屬粉塵環境中的職業暴露風險。除了風電輪轂,該方案同樣適用于客戶生產的其他中大型精密機械零部件的檢測。

此外,相較于傳統的激光跟蹤設備,RigelScan Super不僅具有明顯的作業便捷性,還降低了采購成本,使得客戶能夠以更經濟的方式獲得高精度的檢測結果。


02.大型管片模具檢測新質量——精益求精,安全屏障

{no.0001} (10).png

客戶需求:

在某城市軌道交通的盾構隧道項目中,采用了帶凹凸榫槽的通用環管片。為了確保生產的管片尺寸精度,客戶需要從源頭檢測管片模具的3D誤差,以保證拼裝時的可靠性和密封性,最終實現隧道工程的整體質量安全。

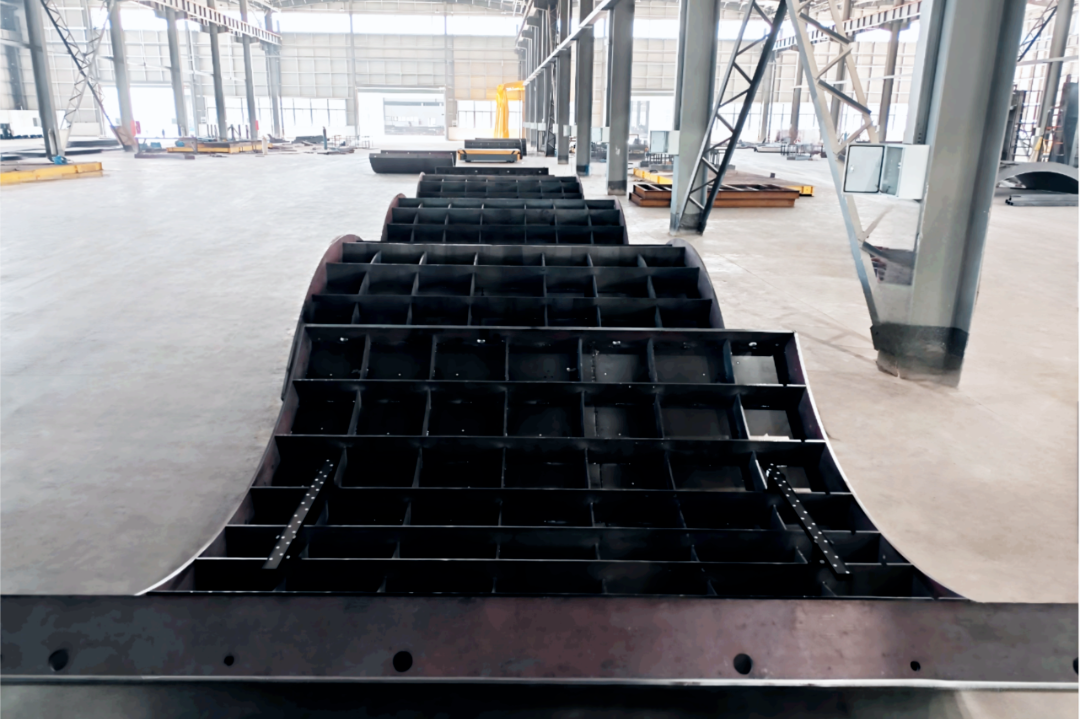

根據隧道直徑不同,盾構管片模具的長度通常達數米。由于這些模具較為沉重,直接在管片生產車間內檢測比較方便,再綜合考慮檢測精度和效率要求等,我們?yōu)榭蛻敉扑]RigelScan Super大范圍手持掃描方案。

{no.0001} (1).jpeg

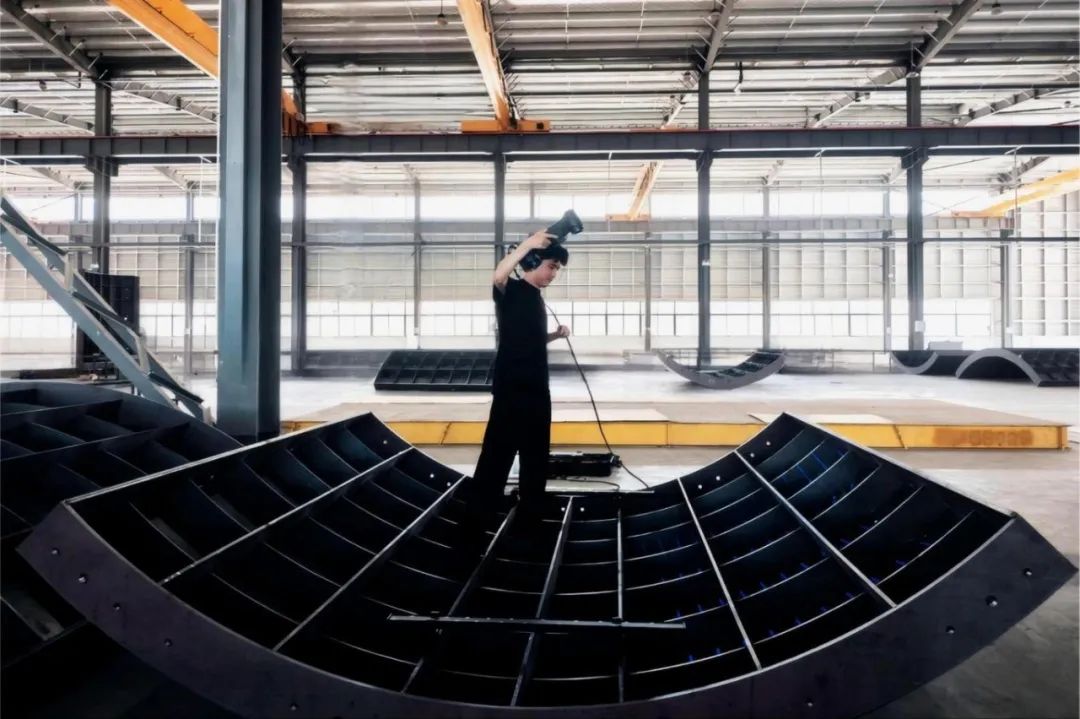

| RigelScan Super可在車間現場直接掃描,適用于1~15m范圍內各種長度的管片。只需每隔0.5m粘貼一個標志點,大幅簡化了準備工作,使掃描開展極其便捷。另有獨具特色的實時校準功能,提升效率的同時,有效確保了掃描結果的高精度。

{no.0001} (7).png

{no.0001} (8).png

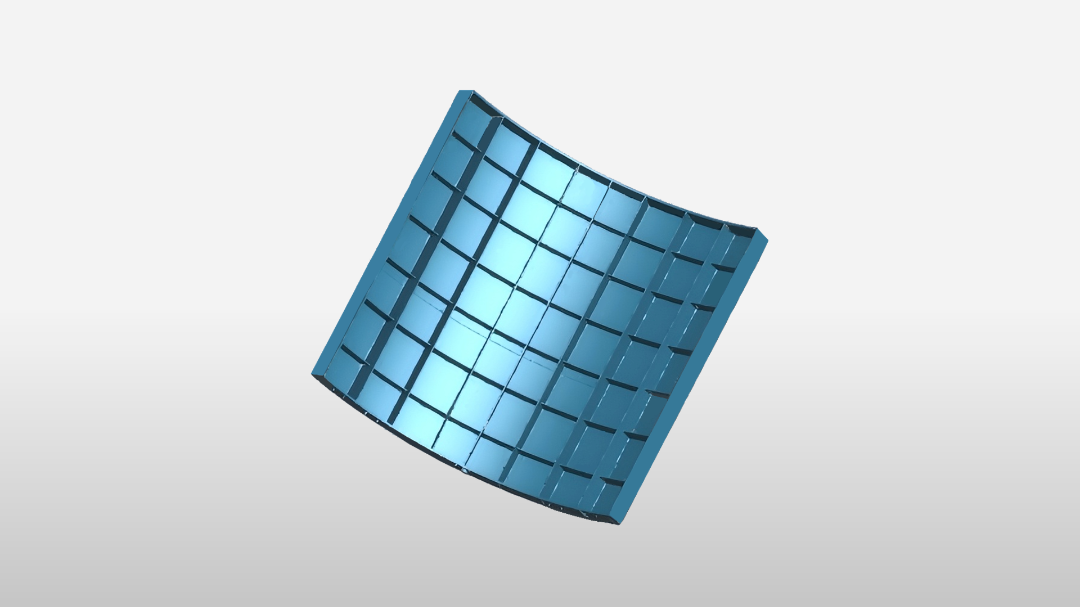

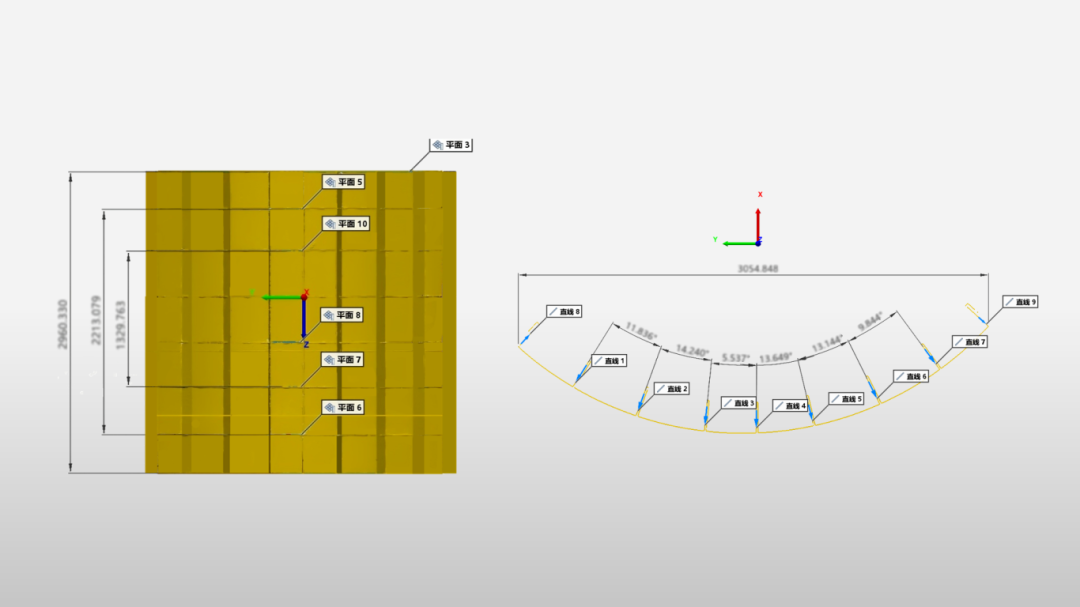

| 基于直觀可視化的3D掃描數據,可以快速檢測關鍵尺寸參數。此外,通過掃描數據與CAD數模的擬合比對,能生成直觀反映偏差大小的色譜圖,為質量控制和決策提供了精準的指導。

客戶價值

RigelScan Super操作便攜,無需大量粘貼標記點或依賴跟蹤器,大幅簡化了工作流程。相比傳統變形測量方法,顯著節約了人工和時間成本。更重要的是,RigelScan Super通過生成直觀反映偏差大小的色譜圖,可實現管片模具變形檢測的可視化,解決了傳統人工檢測中檢測點位少、精度低以及只能檢測絕對變形的問題,從而提高了整體檢測精度和質量控制的科學性。


03.工程機械吊臂檢測新高度——高效制勝,精準保障

{no.0001} (11).png

客戶需求:

對于長達15米的超長型工程機械吊臂,傳統檢測方式耗時費力,且難以保證精度??蛻粝M诳刂瞥杀镜那疤嵯?,實現高效、高精度的檢測,以保障設備最終的安全性和穩定性。

RigelScan Super為這一挑戰提供了理想的解決方案。其大范圍掃描和細節捕捉的能力,以及極高的便攜性,能夠在復雜環境下快速獲取精確的三維數據,大幅提高檢測效率和精度。

{no.0001} (16).png

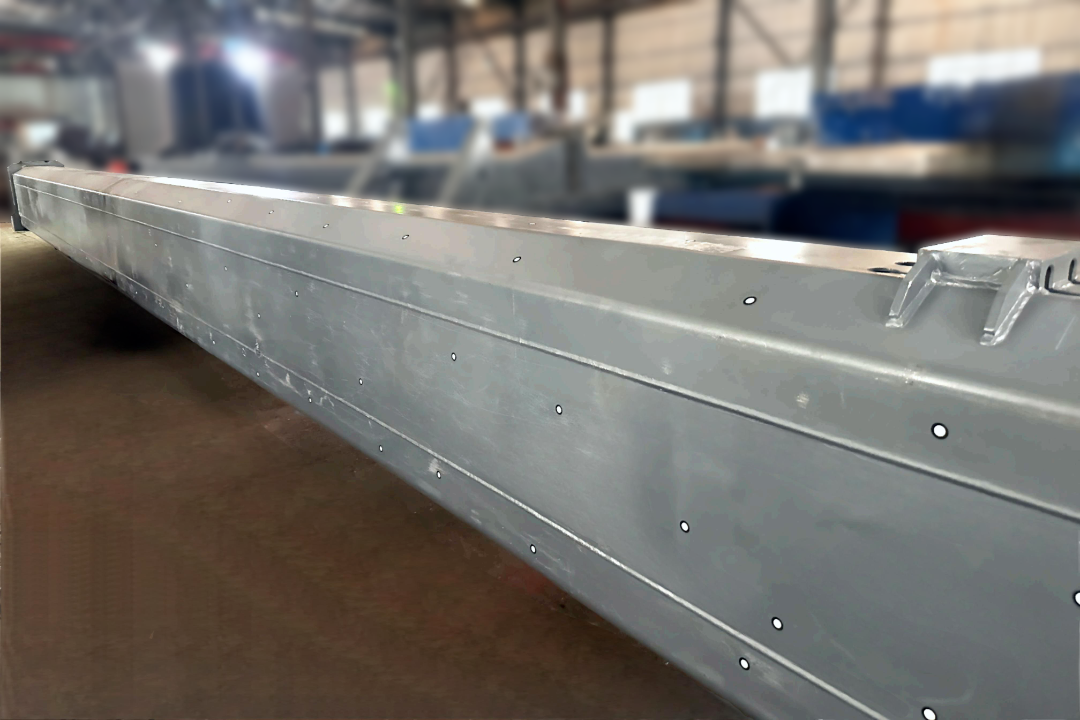

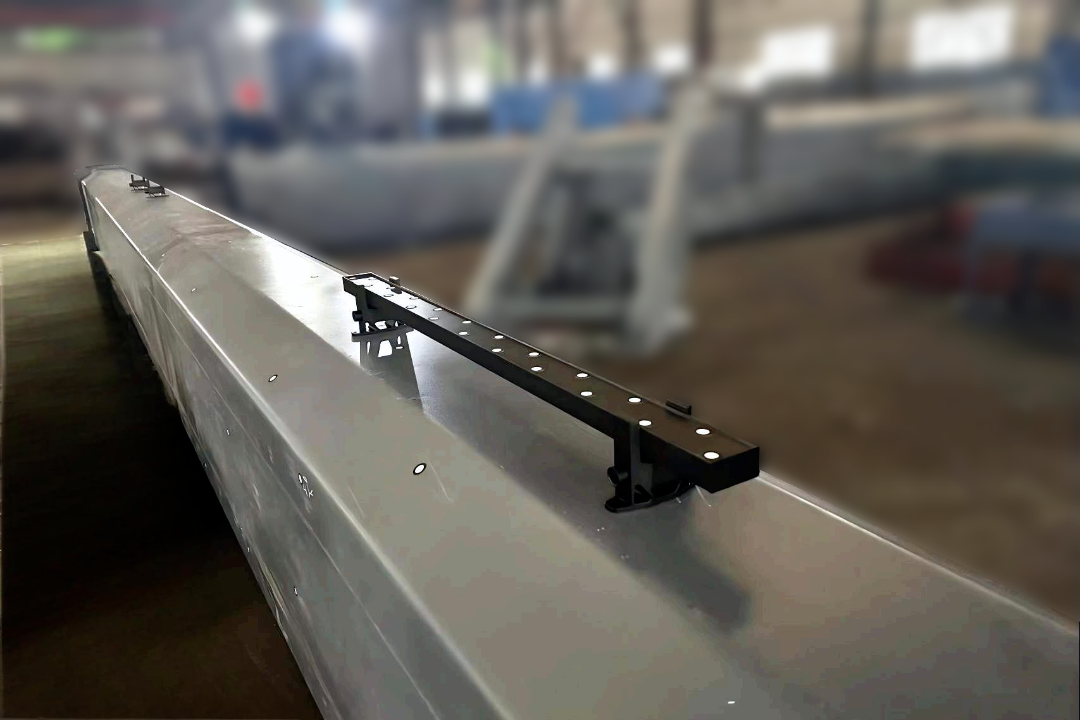

| 在吊臂上按0.5m間隔粘貼標志點后,擺放校準桿。先采集標志點數據,可提供更高的控制精度。

{no.0001} (2).jpeg

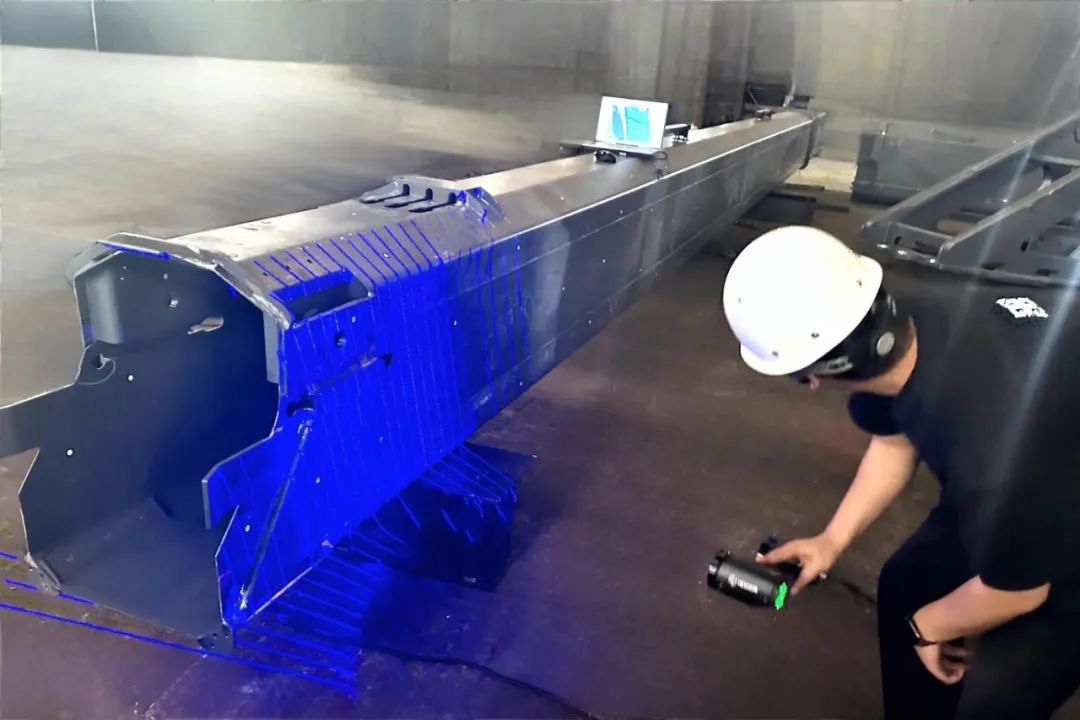

| 采集完標志點數據后,使用RigelScan Super大范圍模式采集吊臂表面數據,僅用時20min。

{no.0001} (12).png

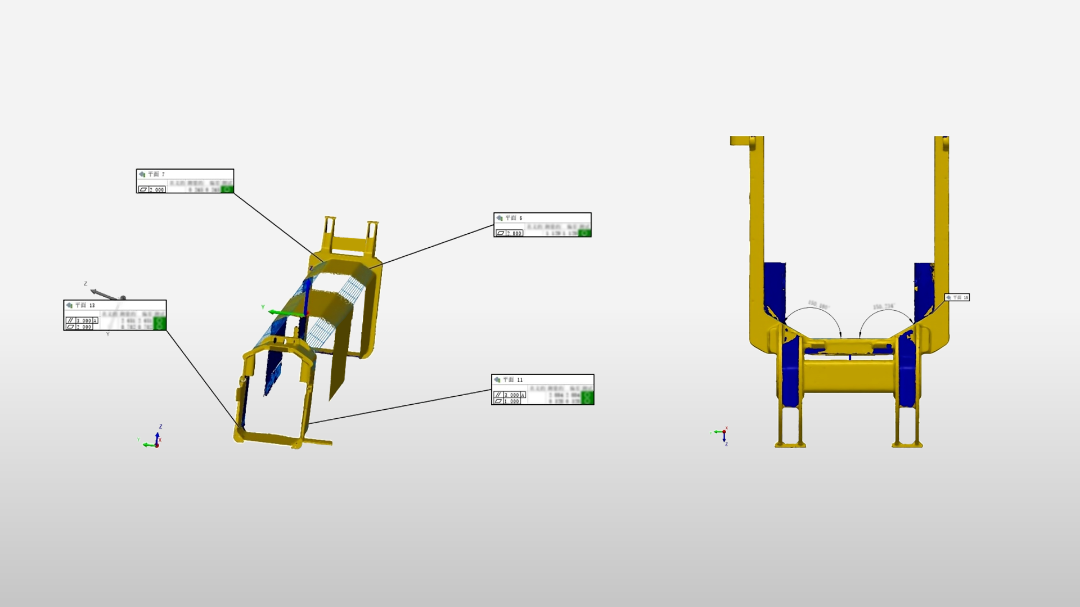

| 掃描數據直接導出可用,并可根據客戶需求定制詳細的檢測報告,圖文并茂,便于理解和數字化存檔。

客戶價值

RigelScan Super以其卓越的工作效率,能在短短45分鐘內完成從前期準備到報告出具的整個檢測流程,并憑借其大范圍掃描和細節捕捉的能力,確保了數據采集的可靠性和準確性,使得對大型工程機械結構件的檢測既全面又高效。此外,它以出色的性價比,降低了高端3D掃描設備的入門成本。


更多應用

{no.0001} (23).png


{no.0001} (17).png

{no.0001} (19).png

{no.0001} (18).png
