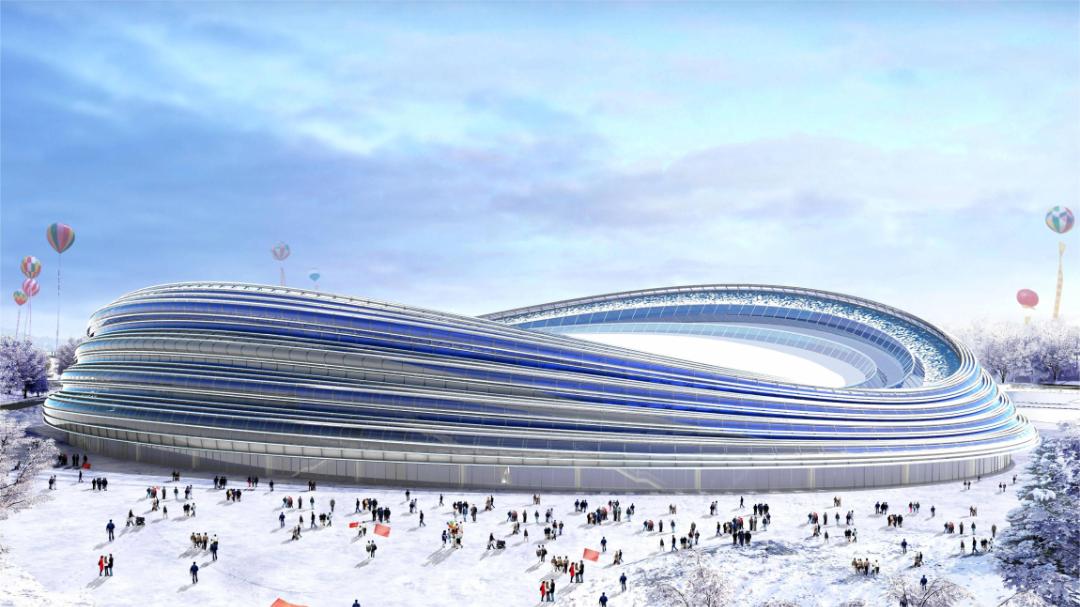

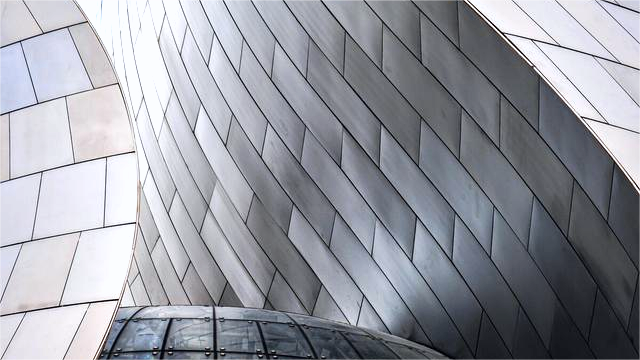

作為世界第一幕墻生產和使用大國，各種曲面造型、復雜多樣的幕墻工程在我國都有展現。從國家速滑館“冰絲帶”等大型公共建筑，到富有設計感的現代高層或小型建筑，曲面幕墻這一跨越式的墻體技術，在建筑領域已漸成席卷之勢。

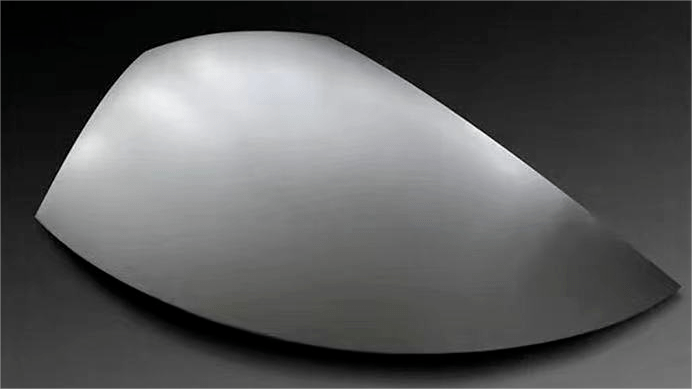

隨著人們對高端、個性化幕墻的需求提升，曲面尤其是雙曲鋁板等創新型幕墻材料迎來了廣闊的發展空間。它憑借優異性能、獨特的美學效果等，尤其適用于設計復雜、有較高視覺要求的建筑項目。

然而，多樣化、復雜化的曲面空間設計也為板材加工和幕墻施工提出了更高的要求。如何在有效控制生產周期和成本的前提下，高度還原曲面幕墻的靈動設計之美？這是一項新的挑戰。

技術創新推動產業升級。本期案例，我們一起探索下3D數字化技術在建筑幕墻領域的引入，是如何幫助實現從設計源頭到最終施工的無縫銜接和精準控制，同時帶來生產質量和產業效率的雙重升級。

加工預制階段

幕墻用鋁板是一種預制板材，需要在工廠預制成型后，在現場再進行拼裝。為了確保后期對建筑設計意圖的還原實現，對工廠預制的精度要求很高。

曲面鋁板特殊的結構，相比常規平板鋁材，加工更具挑戰性。傳統以模線、樣板、表面樣件等為制造依據的協調方式不再滿足復雜曲面結構短周期、低成本的生產需求。在此情況下，數字化的3D激光掃描技術為雙曲鋁板的加工生產提供了既便捷高效又全面精準的檢測手段。

01、加工過程指導——高亮異形不銹鋼板

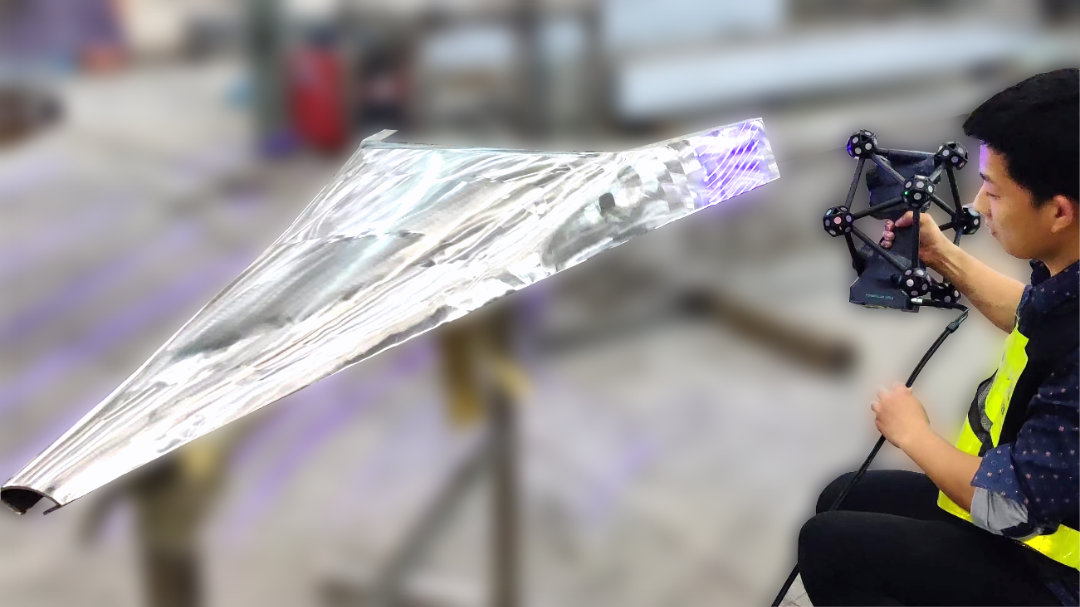

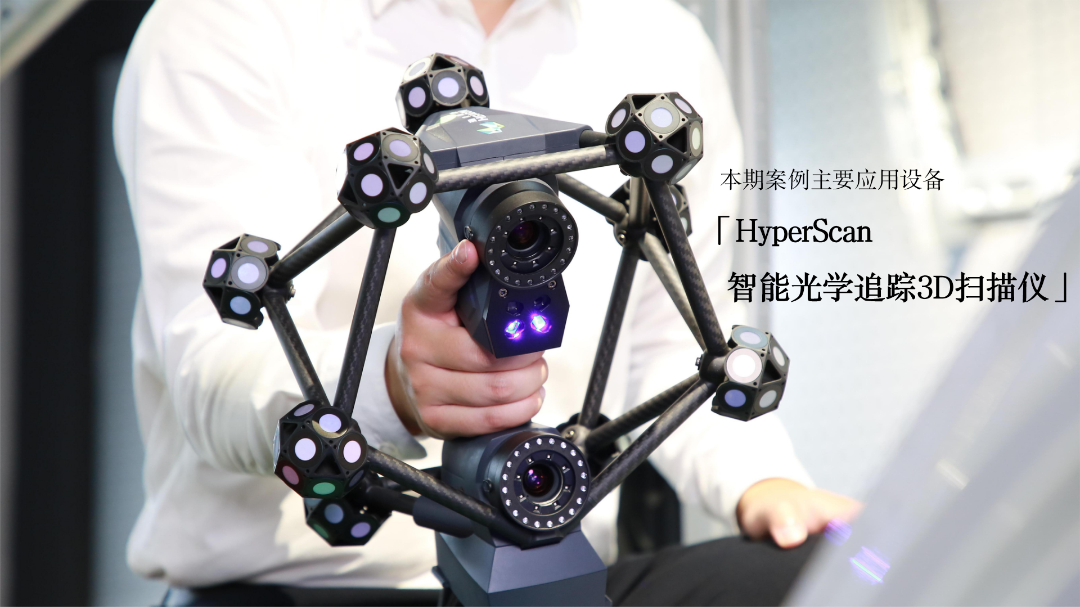

在折彎、切割、沖壓等加工環節，3D激光掃描設備憑借手持便攜的優勢，能夠隨時隨地介入開展掃描檢測工作。如圖所示，我們采用HyperScan智能光學跟蹤掃描儀，工件表面無需貼點，也無懼金屬表面的高亮反光性，通過非接觸方式掃描可快速獲取異形加工件完整的3D數據。

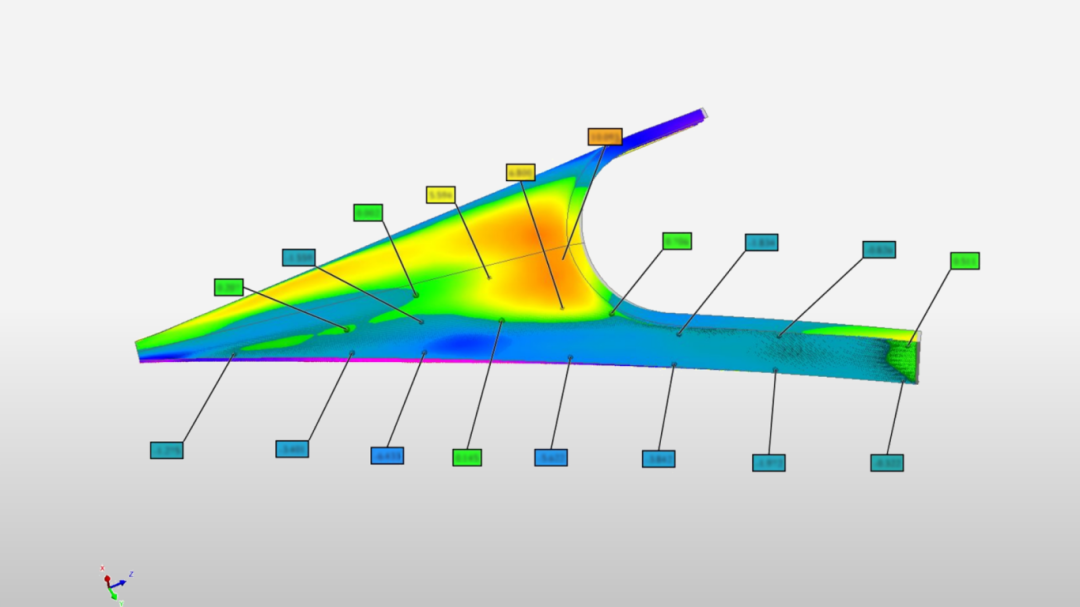

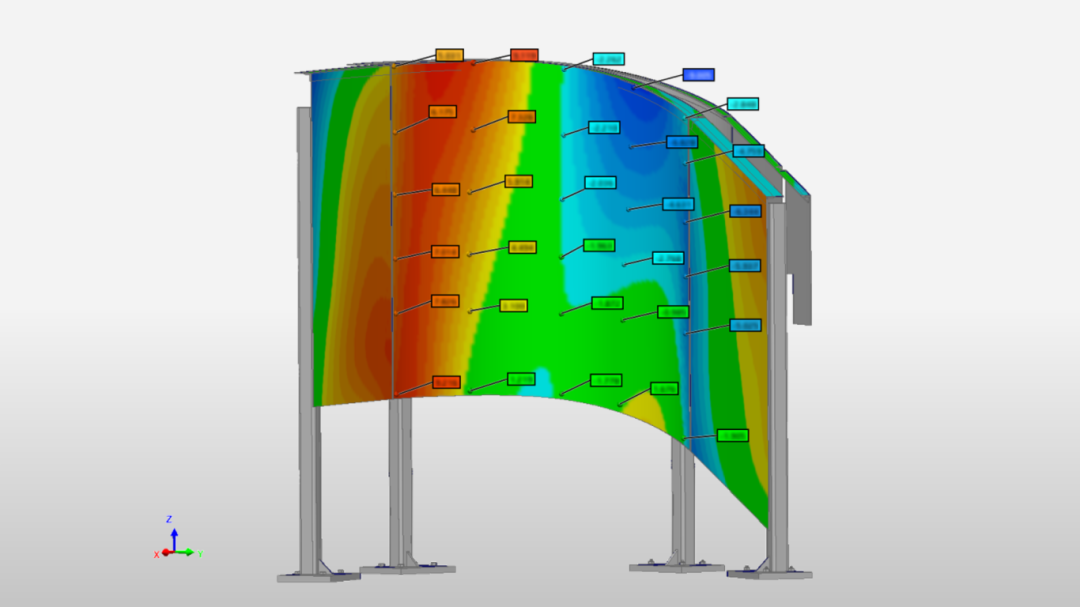

將掃描數據與理想模型對比，一目了然的色譜偏差報告可幫助質檢人員快速識別和修正超差部位，并為下一步加工提供精確的數據參考。在加工全過程中通過提供實時的檢測指導，可以精準把控生產加工的精度與質量。

02、成型質量檢測——深色雙曲鋁板

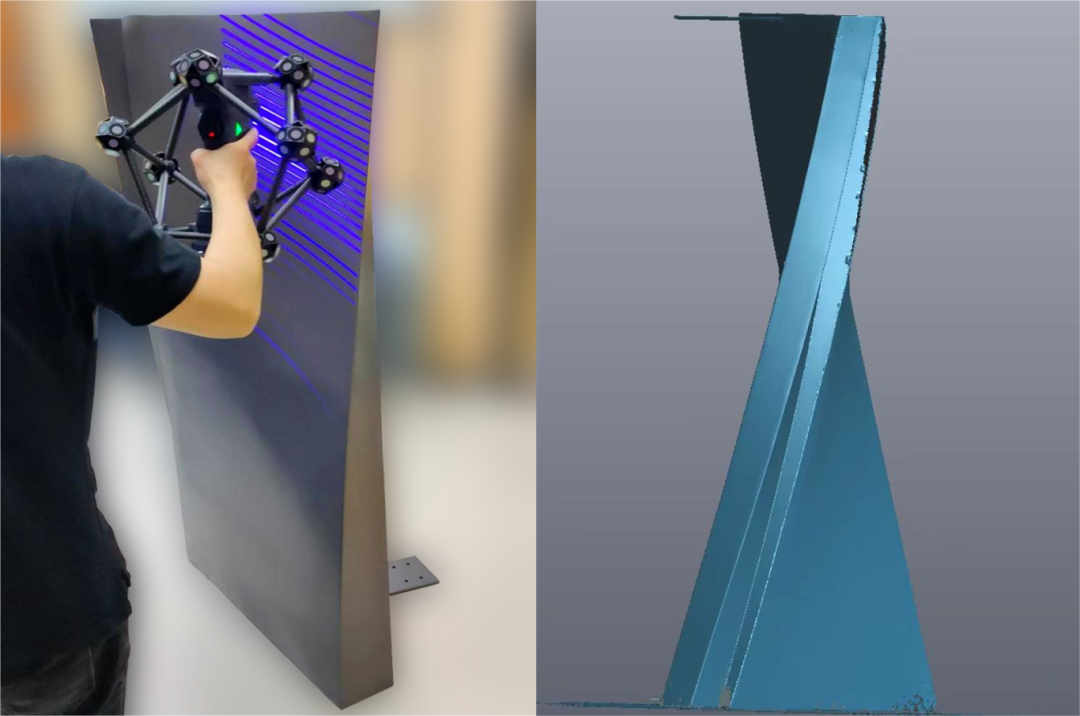

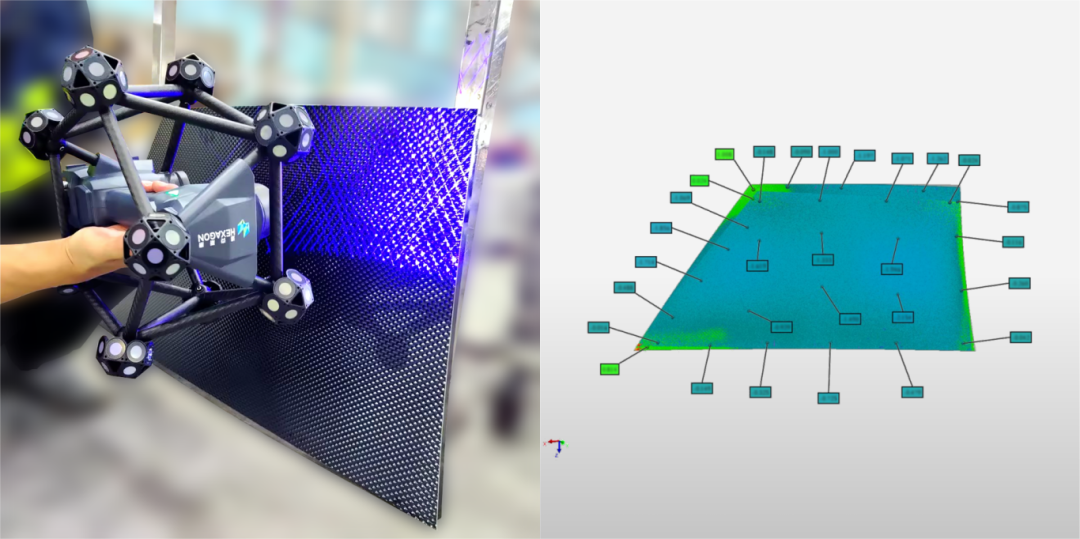

對于加工成型并完成噴涂的的雙曲鋁板，無論表面是深黑色還是彩色，HyperScan同樣可以即刻開掃，工件表面無需做任何處理。600×500mm大幅面高效掃描，數據實時顯示，所見即所得。相比傳統的人工模板比對檢測方式，不但操作更簡單，檢測更快速，而且有效避免了人為誤差的影響。

通過智能三維檢測模塊，可以直接測出雙曲鋁板的各類幾何特征參數，也可以通過自動3D比對創建色譜偏差分析圖，同時支持用戶自定義報告。數據精準，報告直觀易讀，從而將質量控制與驗收標準提升至新的層次。

此外，相比傳統的文字描述和二維圖紙，數字化、可視化的檢測報告不但便于存檔、分享和追溯，在產品交付時也能顯著增強客戶對產品質量的信任度和滿意度。

拼裝建造階段

在工廠預制好的鋁板，到建筑現場施工時需要匹配龍骨與模型坐標點，然后把預制好的板材像拼積木一樣安裝固定到金屬龍骨上，為建筑“穿上美麗的外衣”。

對于曲面幕墻而言，尤其當采用復雜的雙曲鋁板時，傳統手工調整方法難度極高。在拼裝建造過程中運用數字化技術，則可以極大地提高人、材、機的運轉效率，降低建造成本，提高工程質量。

01、單元拼裝檢測——戶外高亮曲面鋁板

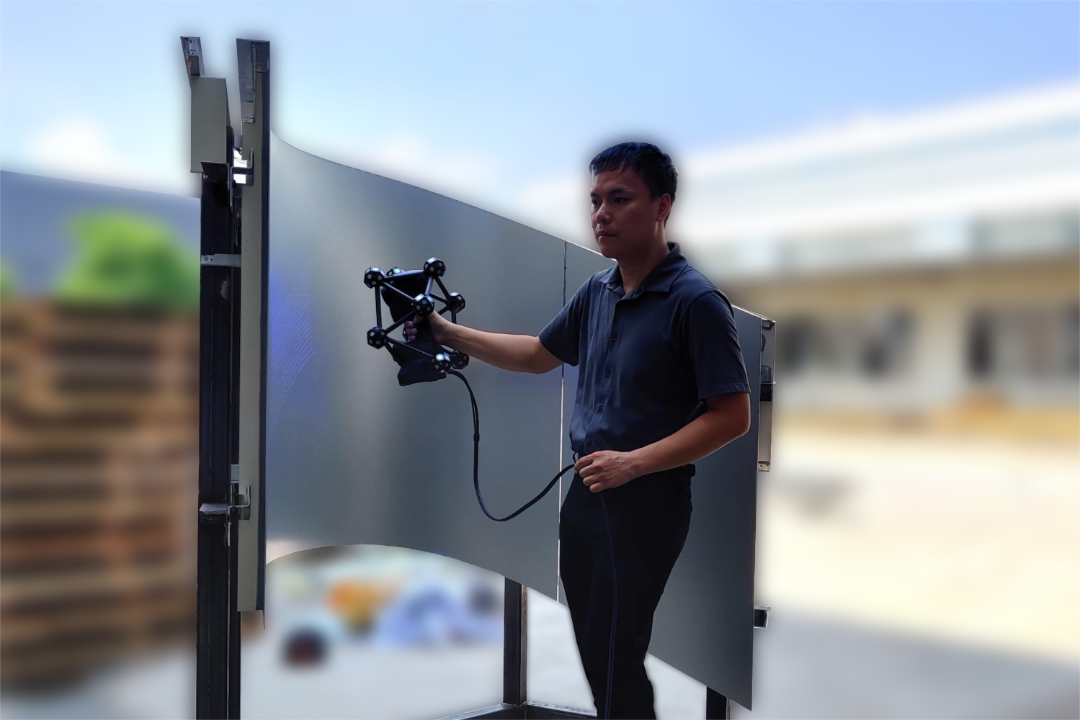

對于單元式的幕墻建造，在現場安裝前需要預制組裝好單元板塊，并嚴格控制其組裝精度。如圖所示是由弧型鋁板和平面鋁板拼接而成的單元板塊，在戶外條件下，HyperScan依然可以精準捕獲高亮表面的完整3D數據。

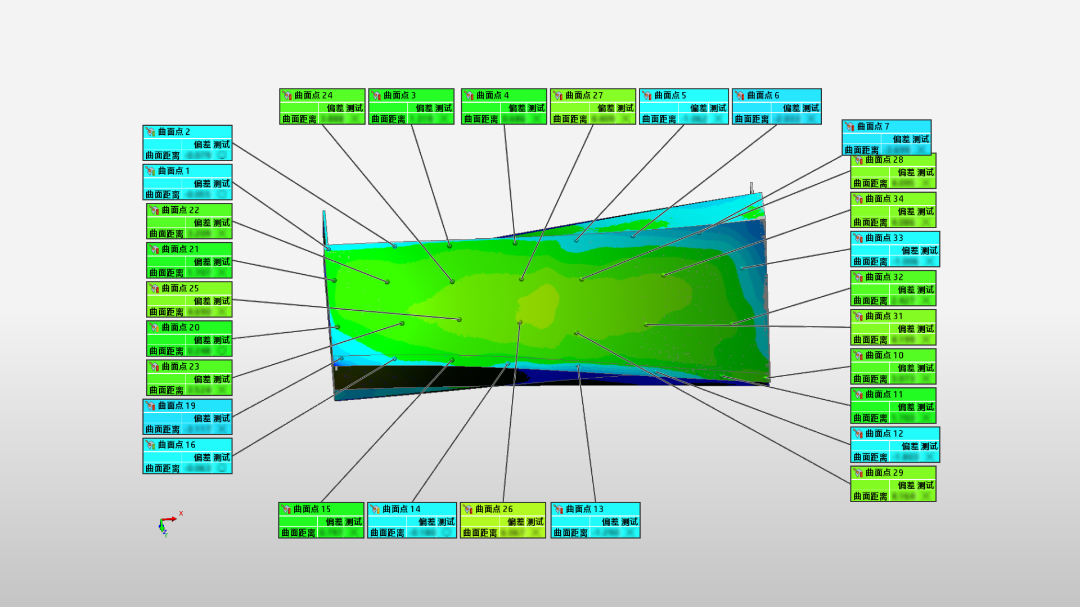

▲曲面分析

▲拼裝縫隙尺寸分析

將掃描數據導入第三方檢測軟件，可對單元板塊的外形尺寸、曲面及拼裝縫隙等進行全面的智能化分析，精準指導糾正拼裝偏差。高標準化的組裝精度，有效避免了后期建造過程中單元板塊之間的裝配困難和滲漏風險，大大提升施工速度和工程質量。

02、三維掃描建模用于安裝指導——深色薄壁雙曲鋁板

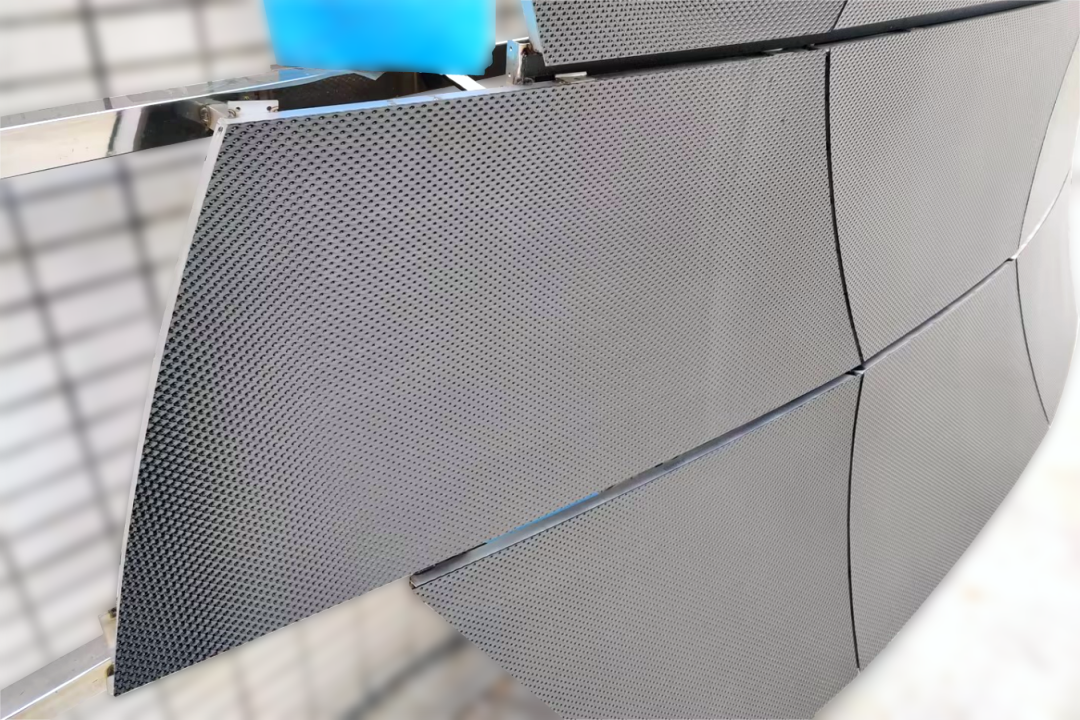

對于薄壁結構的雙曲鋁板，在運輸或搬運過程中可能產生一定程度的變形，為確保建造質量，在安裝前對板材進行掃描獲取其3D數據，與數模比對確認變形是否合格，可以從源頭上把好質量關。

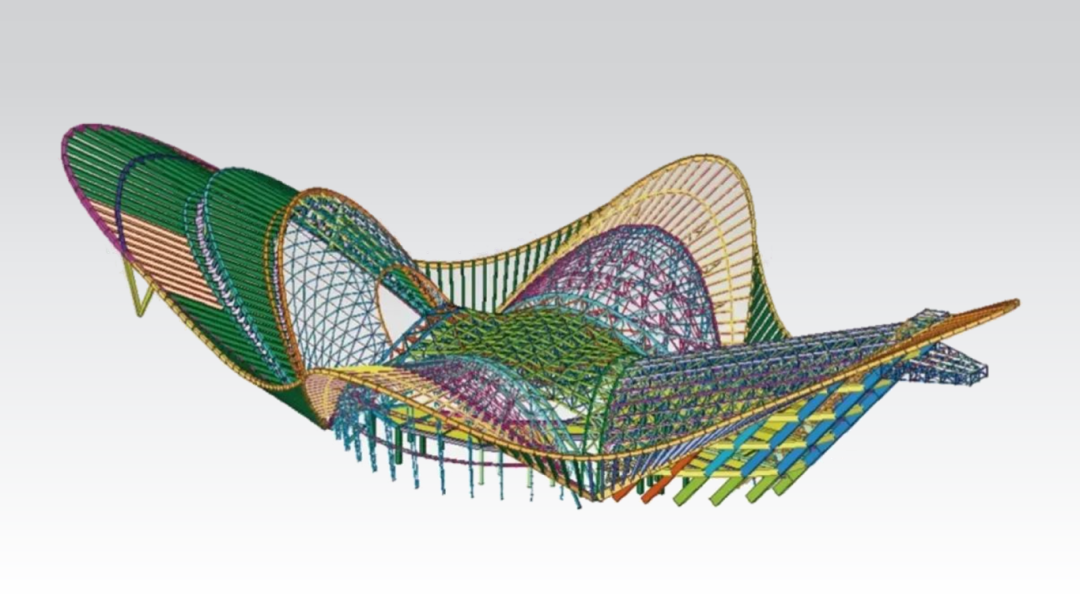

而對于施工難度和工藝要求極高的雙曲鋁板幕墻系統，利用三維激光掃描結合BIM（建筑信息模型）技術，進行虛擬預拼裝，可以提前發現潛在問題，及時進行精細化調整，以保證實際施工時的無誤對接。

在安裝施工階段，可以借助3D激光掃描設備，幫助實現快速準確的裝配定位，大幅提升施工速度。另外，還可以階段性地對已安裝完成的部分進行掃描比對，精確驗證實際安裝與設計模型的一致性，以便及時發現并糾正安裝偏差。

延伸應用

推動設計數字化、可視化：

設計師可以根據掃描所得的真實3D信息，逆向優化雙曲鋁板等復雜曲面形態，大大縮短設計周期，同時提升設計成果的數字化、可視化交付能力。

推動加工生產智能化、綠色化：

通過激光掃描獲取原材料或初步加工的鋁板的高精度3D數據，可直接用于指導數控機床等智能化設備進行精密加工，優化切割路徑，減少?gòu)U料產生，降低因反復調整導致的資源消耗。

讓后期維護、改造擴建有據可依：

3D激光掃描為數字化檔案管理提供了有效手段，當曲面幕墻未來面臨修復維護、改造擴建等需求時，可以快速提供數據參考，進而指導新雙曲鋁板或其他曲面材料的精確復制和生產。

結語

從設計到施工，每個環節的精益求精，確保了最終建成效果對設計的高度還原。三維激光掃描技術已經深度滲透到曲面幕墻的全生命周期管理中，推動建筑幕墻行業向著精細化、數字化、智能化的方向發展，拓展了數字幕墻新空間，為高質量、高效率的現代化建筑幕墻產業提供了創新升級的技術支撐。
