CONTENTS：

01 大型薄壁鈑金件超差檢測

02 大型模具曲面偏差檢測

03 大型焊接結構件變形檢測

04 大型管片關鍵尺寸&變形檢測

前言：

在精密制造與大型結構工程的廣闊舞臺上，中觀全新HyperScan智能光學追蹤3D掃描儀以其超大跟蹤視野和極速掃描能力，正引領一場檢測技術的革新風暴。它以“一站全覽”的高效方案，重新定義著大型裝備的質量控制標準。

本期案例，將跨越汽車、模具、農用機械和鐵路建設四大領域，一探HyperScan如何以“超級”之力將四「大」挑戰一「掃」而解。

01 大型薄壁鈑金件超差檢測

#一站掃全

#孔位閃測

#邊緣檢測

客戶需求：

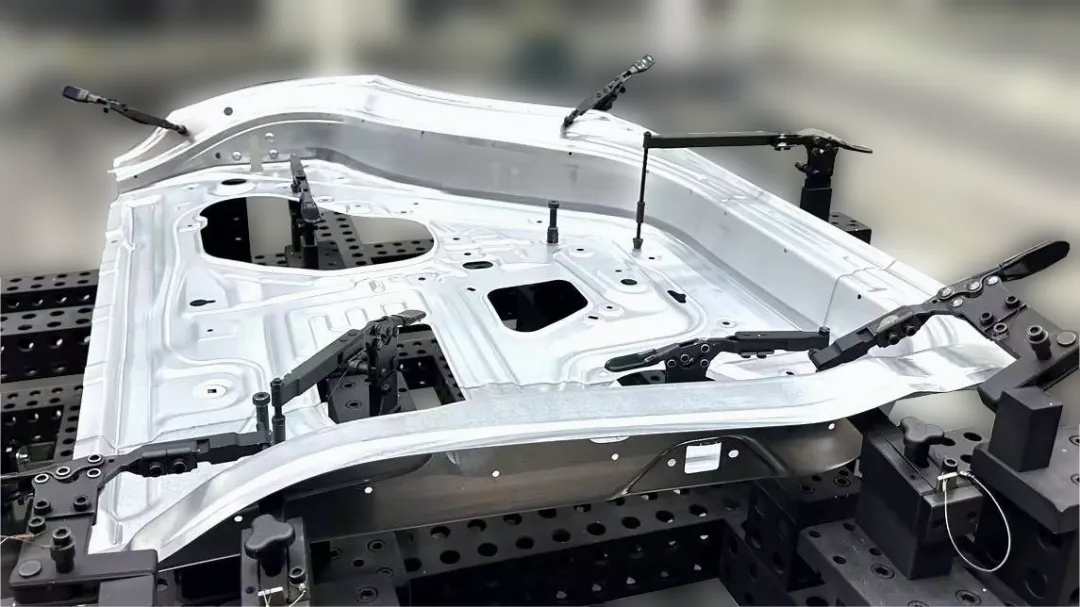

獲取汽車車身、電池殼等大型薄壁沖壓鈑金件的3D數據，分析超差情況，用于指導調整沖壓模具、優化工藝參數。

客戶面臨的挑戰：

目前使用的接觸式測量方法，在薄壁鈑金件背面無支撐的位置，可能會導致輕微變形，影響測量結果；另外，測量效率偏低，尤其是邊緣輪廓位置，且難以獲取全尺寸數據，整體形變分析可視化程度不高。

HyperScan工業級手持式3D掃描儀一掃而解的方案：

為客戶提供HyperScan Super大范圍光學追蹤掃描方案，主要從以下三個方面解決了當前的檢測痛點：

非接觸式激光掃描，針對薄壁件不會產生任何形變干擾；

跟蹤器擁有100m3的超大視野范圍，可以一站覆蓋工件全部位置，結合純藍光高幀率掃描優勢，大大提升測量效率；

HyperScan集成有孔位閃測和邊緣檢測功能，可以快速有效提取孔位和邊緣切邊點信息，解決了薄壁件孔位和邊線檢測難題。

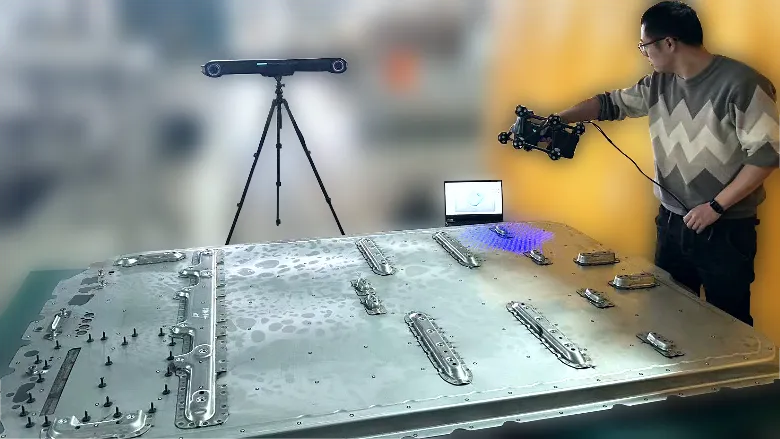

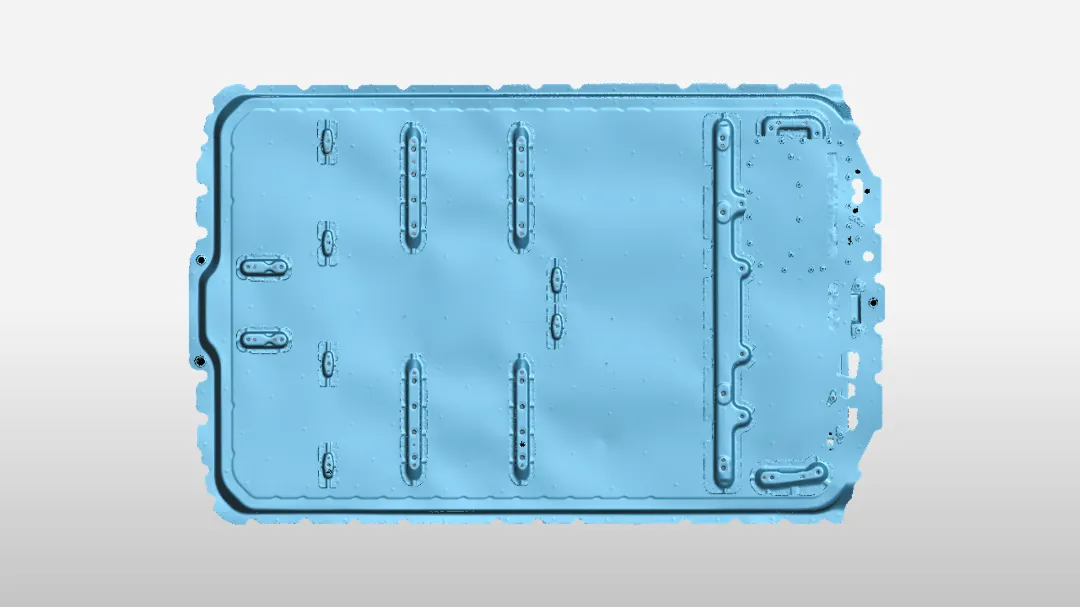

電池殼鈑金件3D掃描數據

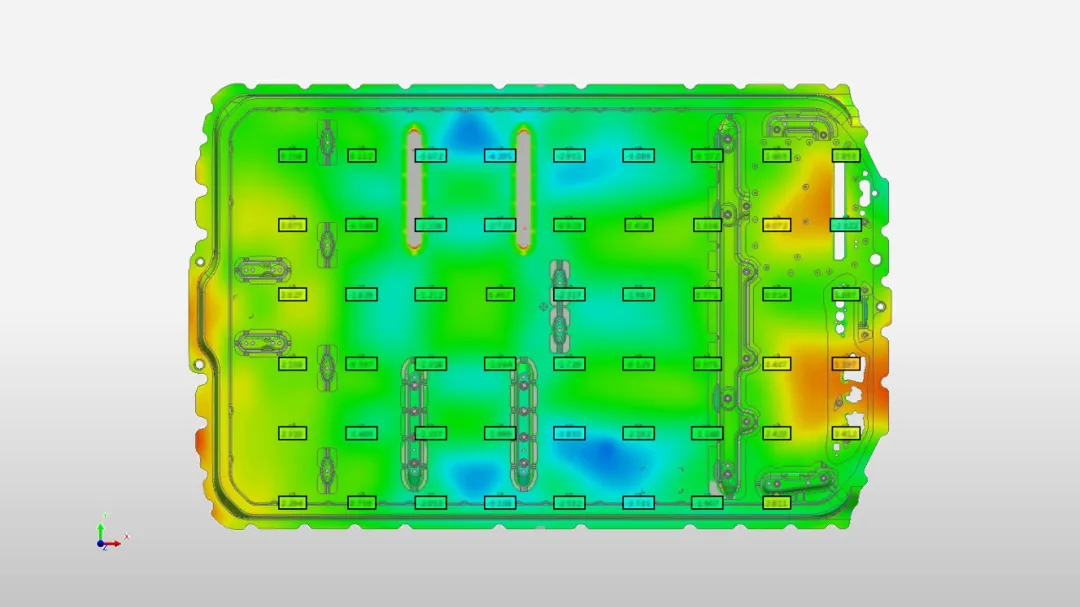

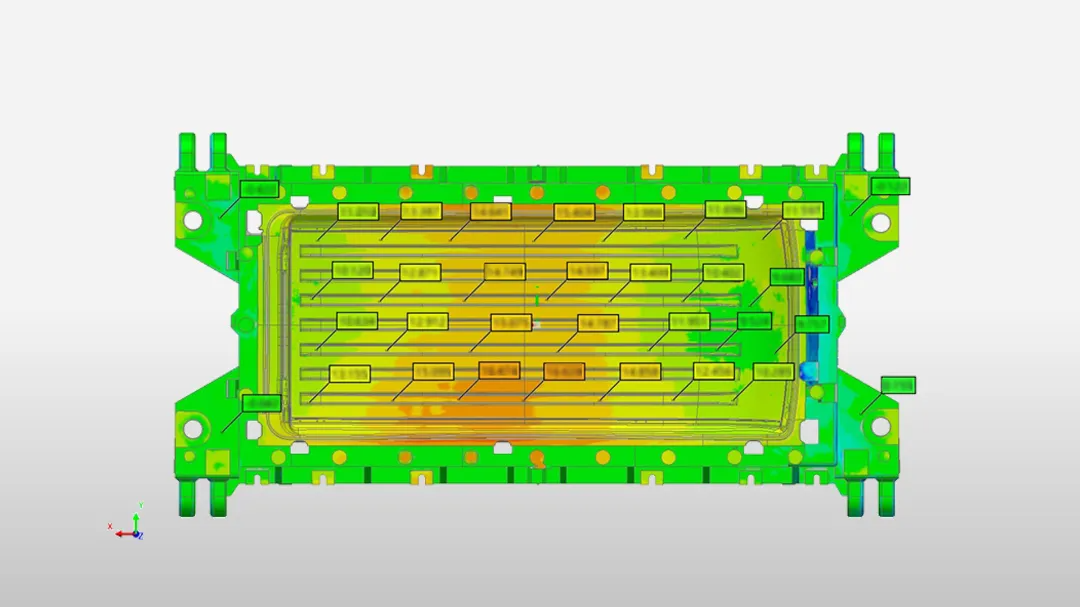

與數模對比分析整體型面偏差

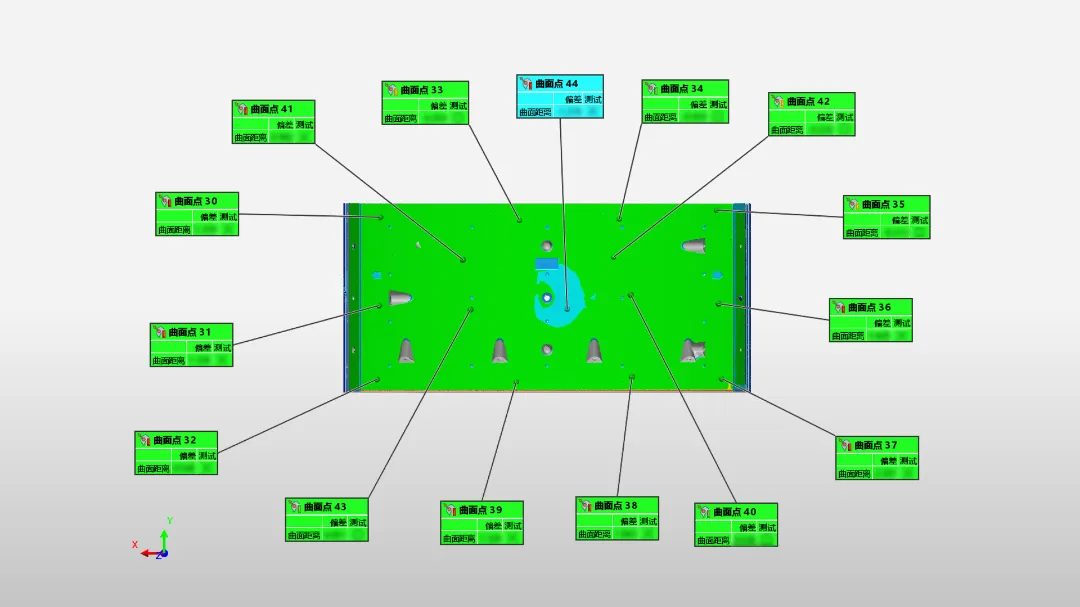

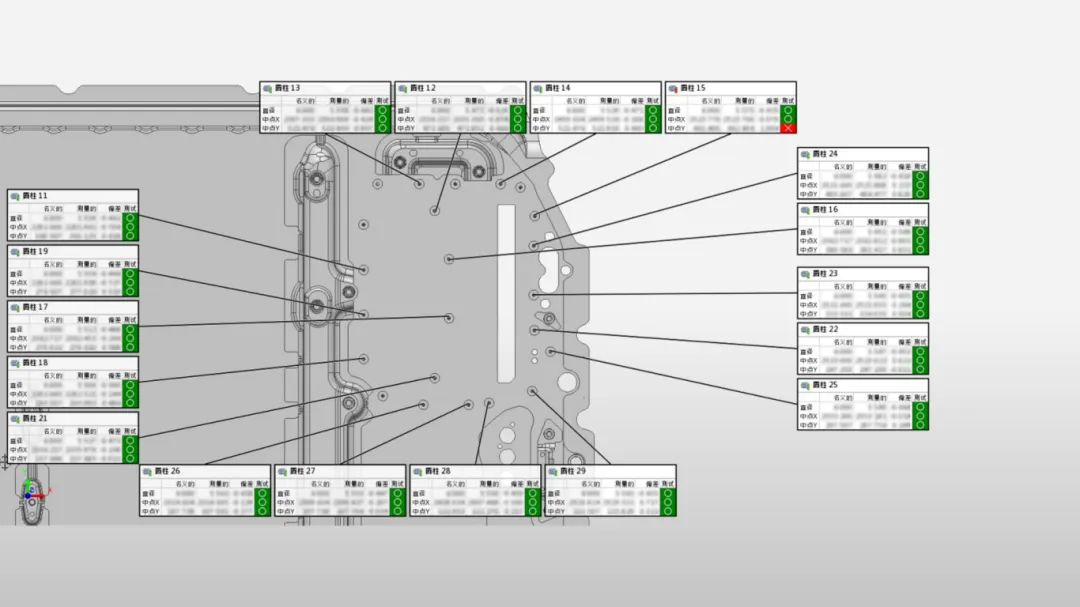

關鍵點偏差分析

客戶價值：

該方案可以覆蓋客戶的大多數產品檢測需求，適用于各種形狀/尺寸沖壓鈑金件的全尺寸檢測，并以極簡單的掃描操作帶來了效率的大幅躍升，針對中大型的汽車類鈑金件基本都可以在幾分鐘內完成測量工作，也為后續的產品分析提供了直觀可視化的完整數據。此外，中觀產品獨有的孔位閃測和邊緣檢測功能，更是帶來了檢測效率和準確性的雙重提升。

02 大型模具曲面偏差檢測

#一次換站

#動態跟蹤

#單件10min

客戶需求：

采集大型模具產品的正反面完整數據，分析整體曲面偏差和尺寸誤差，用以指導生產加工。

客戶面臨的挑戰：

模具尺寸較大，采用傳統檢測手段費時費力，檢測精度隨機性大，還有一些具體尺寸無法量化，只能通過標準模具匹配來判斷是否合格，難以實現檢測結果的數字化。而采用大型檢測設備，不但成本高，操作應用也相對復雜。

HyperScan一「掃」而解的方案：

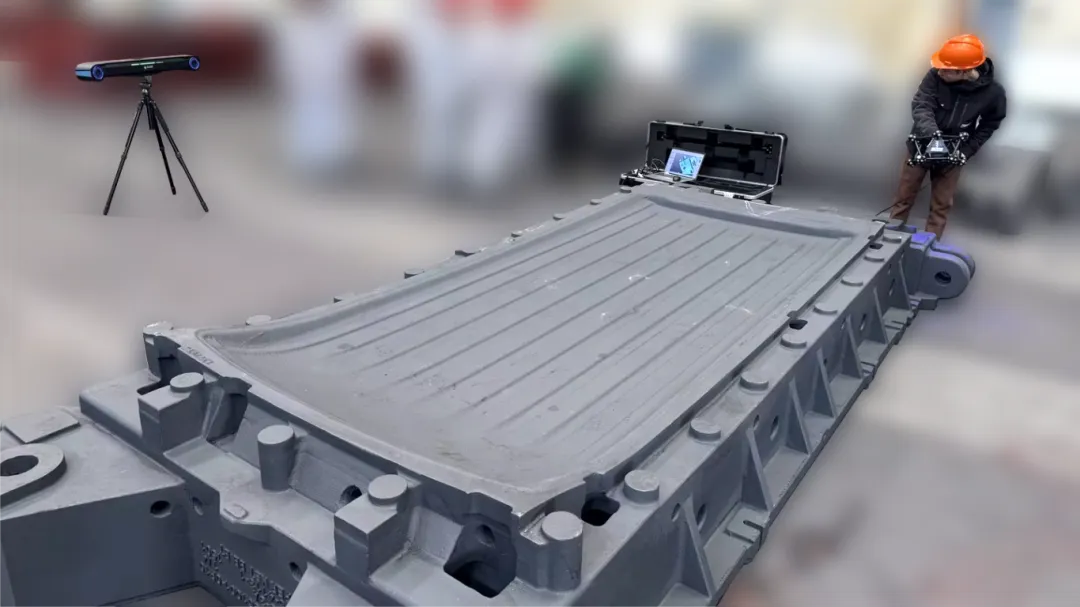

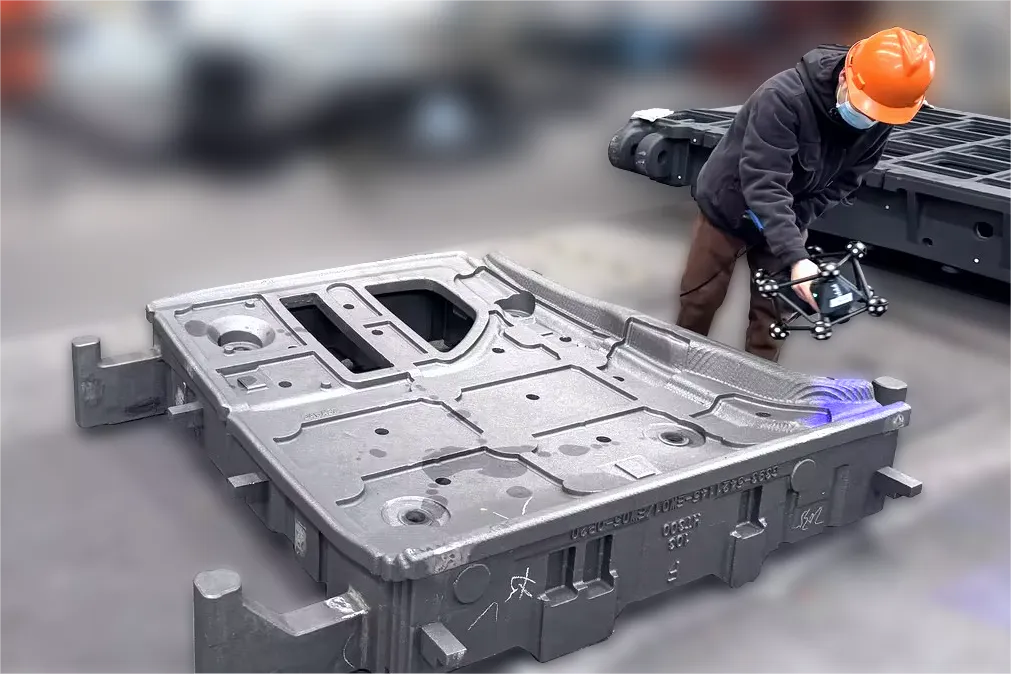

HyperScan Super的超大跟蹤范圍，針對7m長、2.5m寬的大型模具，只需換站一次即可采集完整數據。先利用光學跟蹤器對轉站控制點進行采集；再采用動態跟蹤模式進行掃描，操作簡便高效，同時有效避免了車間現場震動的影響。

結合PolyWorks軟件的強大分析能力，將掃描數據與產品數模進行基準對齊，通過偏差色譜圖能迅速識別并精準掌握模具表面的形變量。

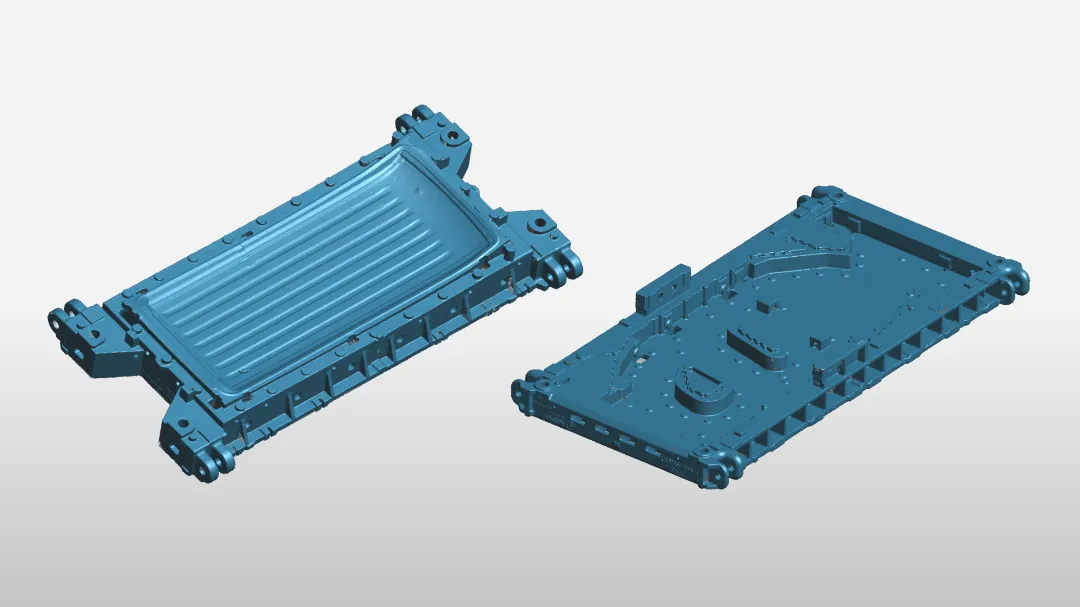

不同模具產品的3D掃描數據

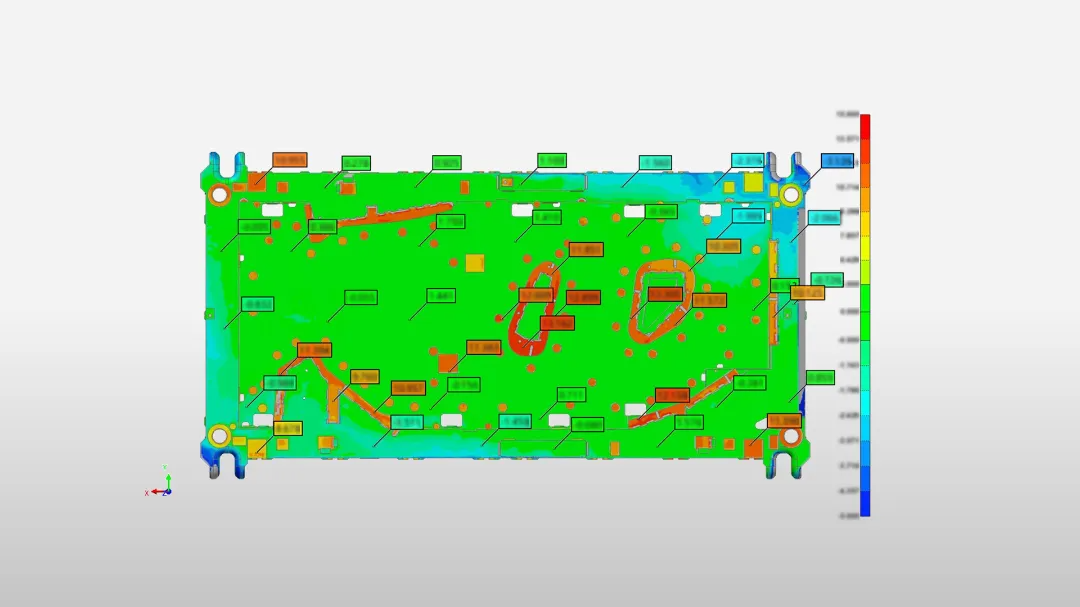

模具曲面偏差色譜圖

客戶價值：

HyperScan以其靈活性和簡便性，革新了大型模具的檢測流程，平均約10分鐘即可完成單件產品的全面檢測。針對車間震動等工業環境挑戰，展現出了卓越的適應性，有效保障了測量結果的可靠性，擁有不受時間與空間限制的測量能力。檢測數據為加工生產提供了直觀、精確的數字化反饋，還可設置檢測報告自動化批量處理，進一步削減人力與時間成本。

03 大型焊接結構件變形檢測

#10m工件

#一次換站

#7min檢完

客戶需求：

對農用機械大型焊接結構件進行快速檢測，分析焊接前后的變形情況。

客戶面臨的挑戰：

針對焊接結構件焊接前后的變形情況，以及焊縫表面尺寸測量，傳統目測法難以保證結果的客觀性、科學性和規范性；而接觸式測量方法，操作較復雜，檢測周期長，也無法直接進行數據的直觀判斷。

HyperScan一「掃」而解的方案：

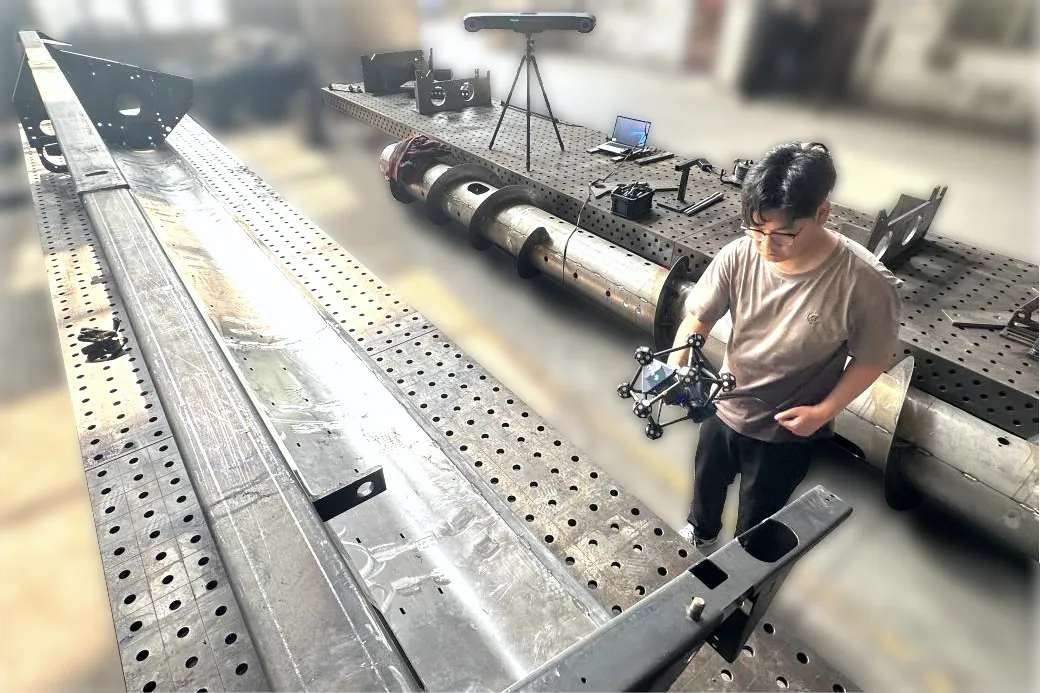

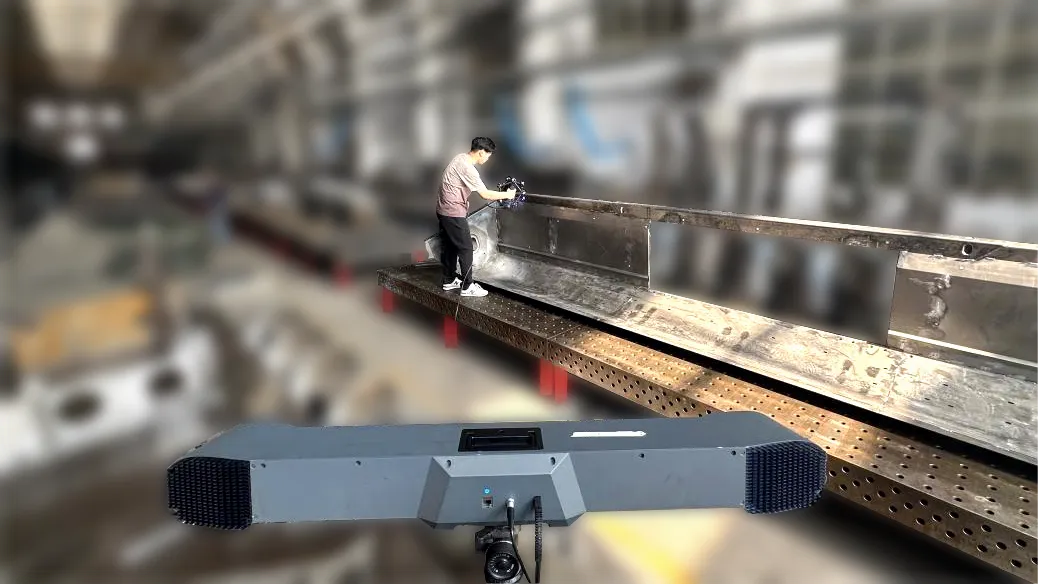

對于10m長的焊接結構件，使用HyperScan Super掃描，得益于其超大的跟蹤范圍，也能在一次換站的情況下，快速捕捉整個工件的精確3D數據。完成掃描和檢測，整個流程僅耗時7min，顯著提升了焊接結構件外觀質量控制的效率。

同時，高精度的3D測量結果，為客戶提供了直觀的分析呈現，可以幫助快速精確地判斷焊接前后的變形情況和焊縫表面數據，方便后續進行精加工補償處理。

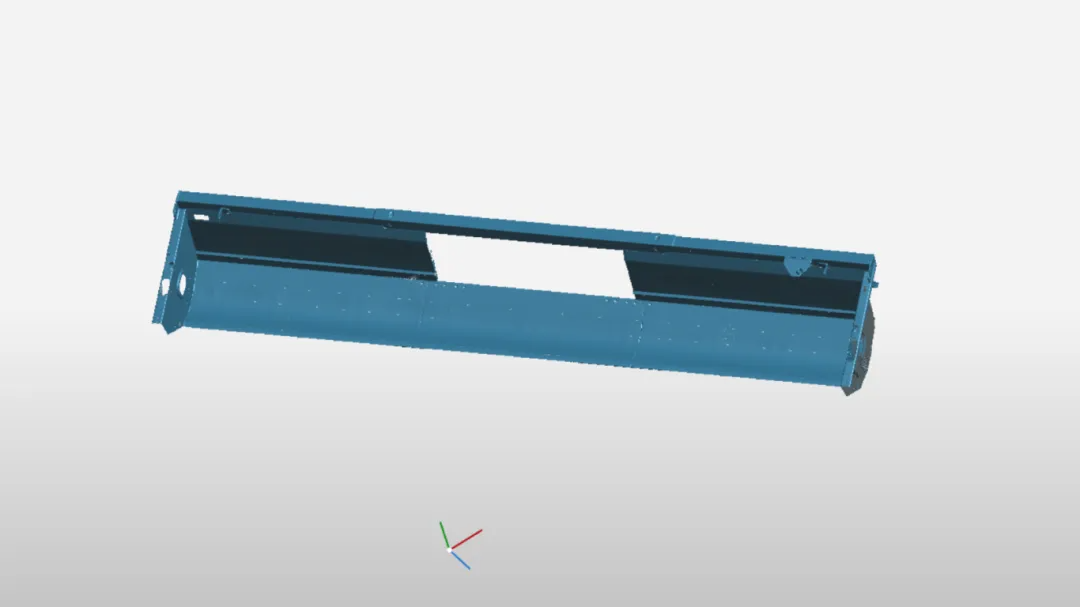

大型焊接結構件3D掃描數據

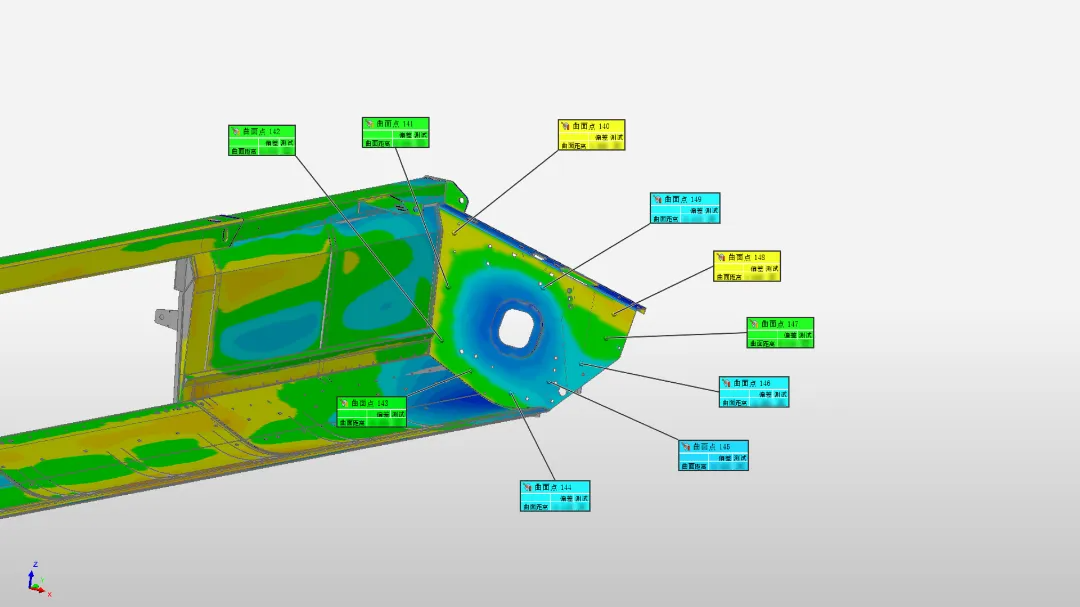

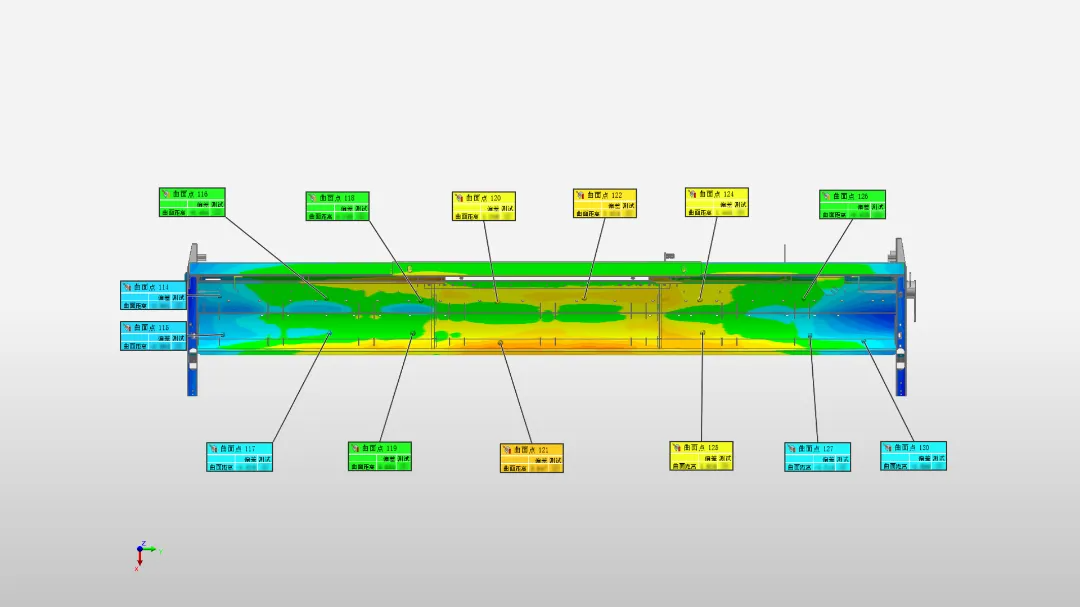

焊接前后曲面偏差色譜圖

客戶價值：

大型農用機械的制造主要依賴于組件焊接，每一焊接件的精確度，決定著整體機械結構的穩定與耐久。HyperScan憑借跟蹤范圍大、測量速度快、操作便捷等優勢，為焊接件的產品質量和生產效率帶來了雙重提升。同時，一套設備既適用于各類焊接件，又能實現從單組件質檢到多組件虛擬裝配的拓展應用，為客戶有效縮減成本。

04 大型管片關鍵尺寸&變形檢測

#一次換站

#單件10min

#戶外檢測

客戶需求：

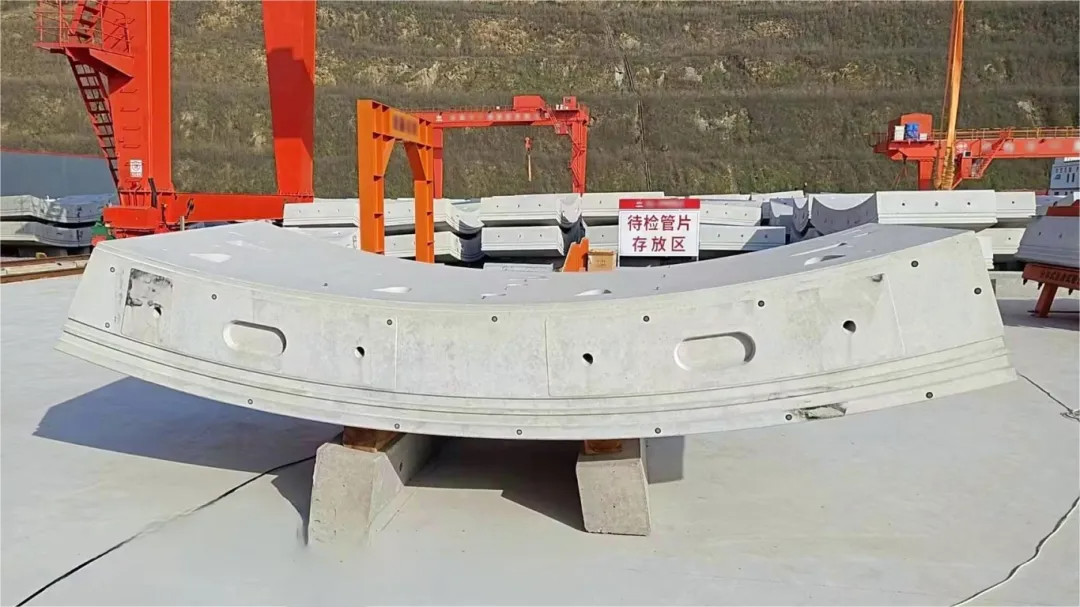

檢測大型隧道管片的厚度、寬度、弦長、弧長等尺寸，以及表面變形趨勢。

客戶面臨的挑戰：

目前主要以皮卡尺類工具進行人工測量，不但操作繁瑣，精度也不高，測量誤差達毫米級，而且難以檢測管片的變形情況。

HyperScan一「掃」而解的方案：

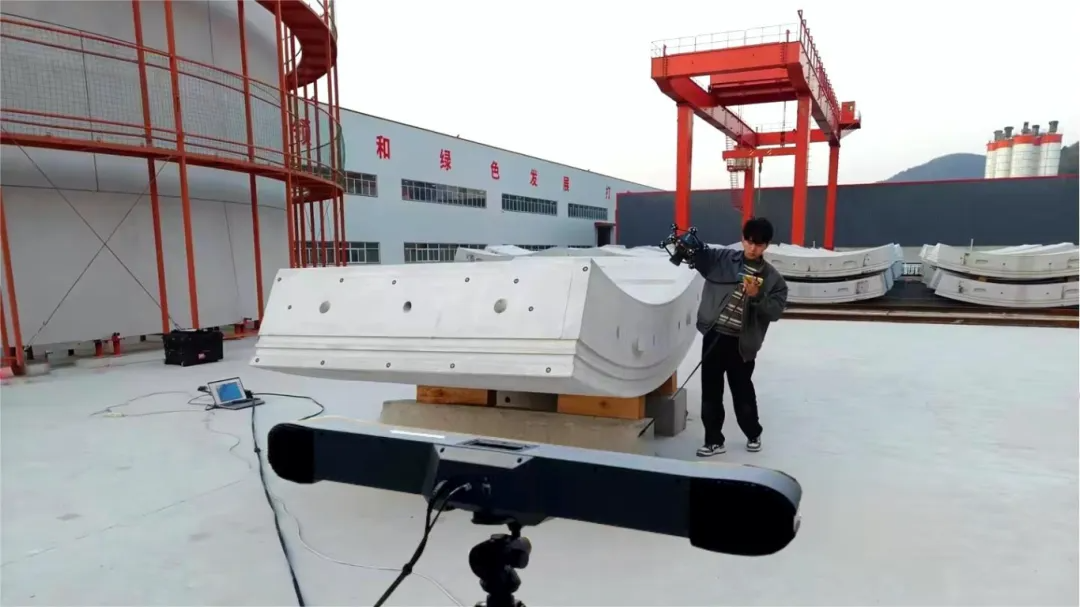

HyperScan無懼戶外挑戰，依然發揮大范圍跟蹤掃描優勢，一次換站采集完整個管片，簡化的操作使得單人就能輕松完成測量工作，單管片用時僅10min。后續檢測分析可以程序化，通過簡單編程實現自動批量出具報告，帶來檢測效率飛躍的同時，也以高精度的完整3D數據帶來了檢測準確性和全面性的提升。

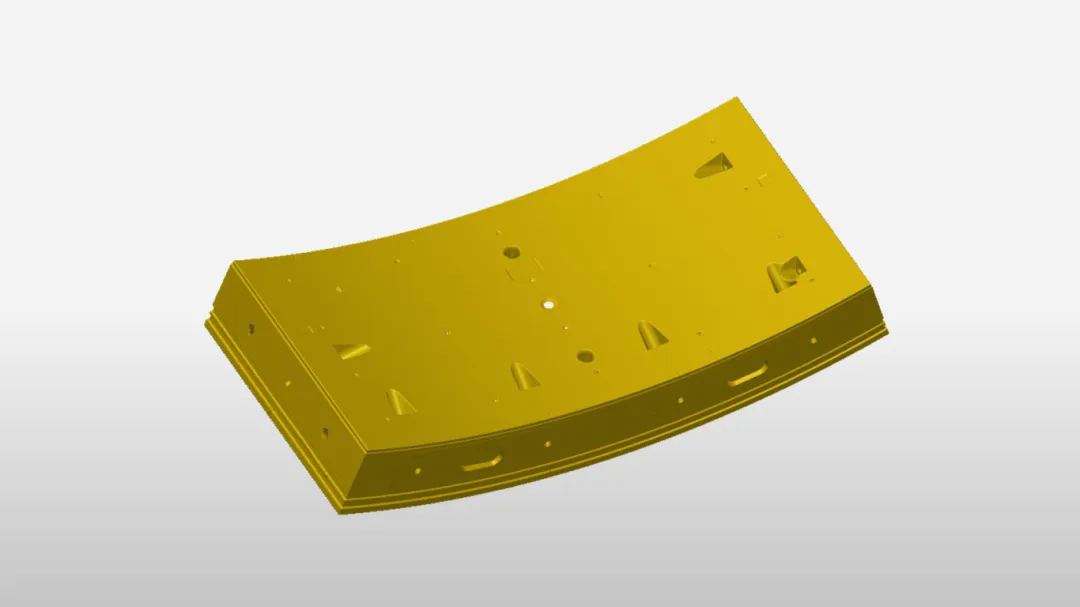

大型管片3D掃描數據

管片曲面偏差色譜圖

管片關鍵尺寸檢測

客戶價值：

HyperScan設備便攜，測量高效，非常適用于大批量管片的快速檢測，無論是在預制工廠，還是施工現場，隨時隨地可以開展測量工作，檢測結果不受人為或環境因素影響。報告內容可根據需求定制，可視化、數字化的檢測結果也更加易于客戶進行分析判斷和存檔管理。

另外，該方案可以面向客戶的未來需求，通過與機器人等集成，拓展升級為大型管片的自動化檢測方案，進一步節省人力，提高效率。

結語：

在全球數字化浪潮的涌動下，HyperScan以超前的視野和強大的性能，跨越不同領域，不僅為大型裝備的生產檢測提供了創新加速度，也推動著從工廠車間到管理決策等環節的數字化變革。

激光3D掃描技術，以精度和效率的平衡與共舞，重塑大型裝備制造業的未來面貌，推動企業邁向智能制造的時代前沿。
