在制造業轉型升級的大趨勢下，中觀3D數字化測量技術順應模具產業精準化、高效化的發展需求，越來越廣泛地應用在模具產品的質量控制、裝配生產、逆向設計、磨損檢測等不同生命階段，幫助企業突破傳統測量方式的局限，強化質量、效益、創新等核心競爭力。

1、質量檢測 /塑料模具

將掃描得到的三維數據與原數模進行比對分析，獲取偏差尺寸，為質量檢測及修模改模提供精確且直觀的數據報告，大大提升模具生產效率和產品質量。

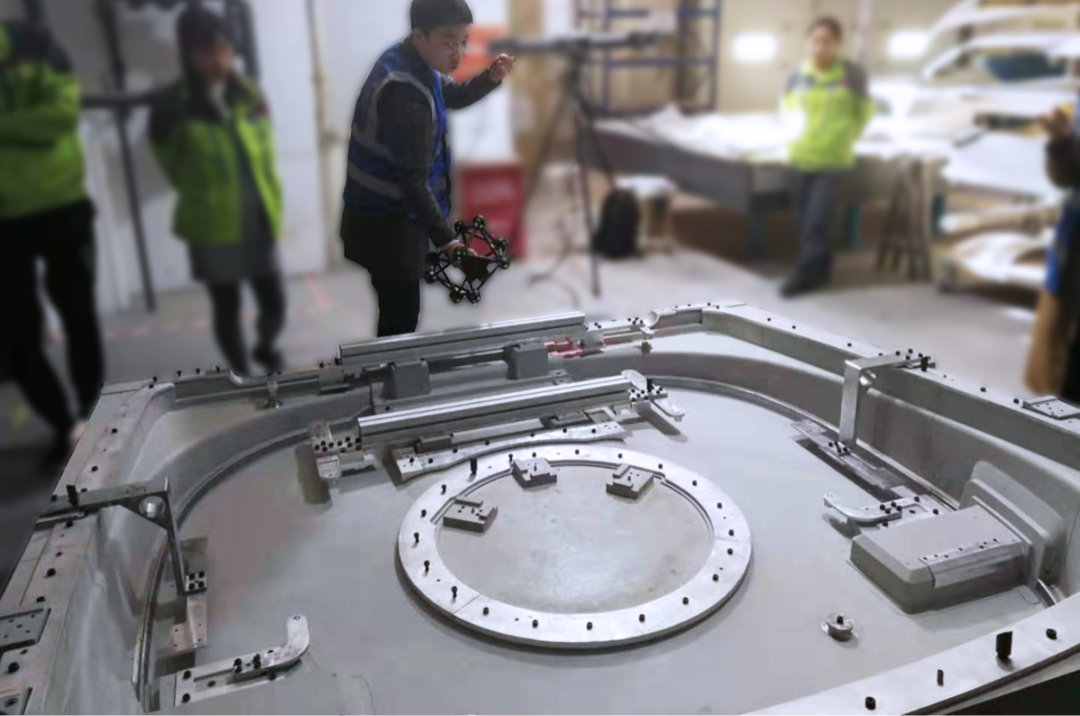

▲使用設備：HyperScan DX智能光學追蹤3D掃描儀

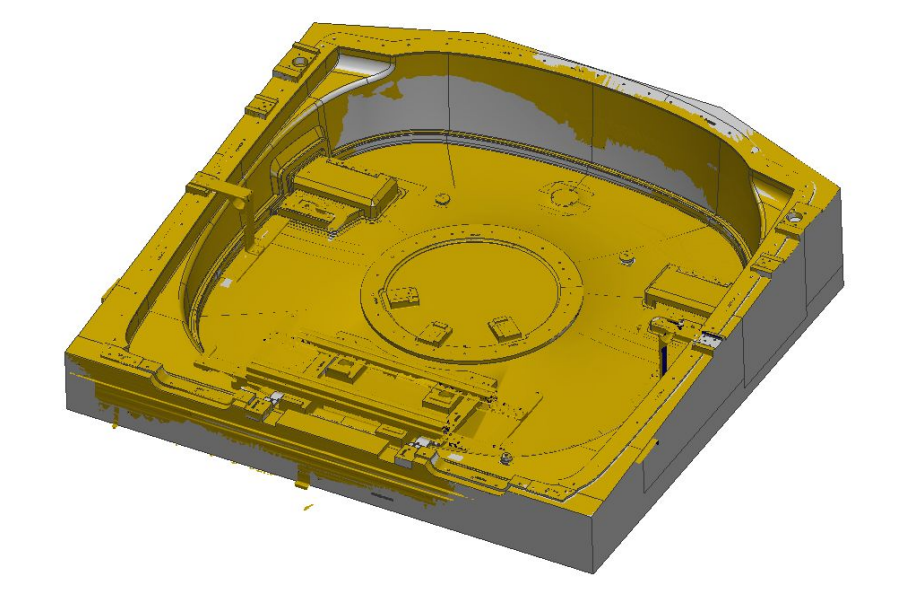

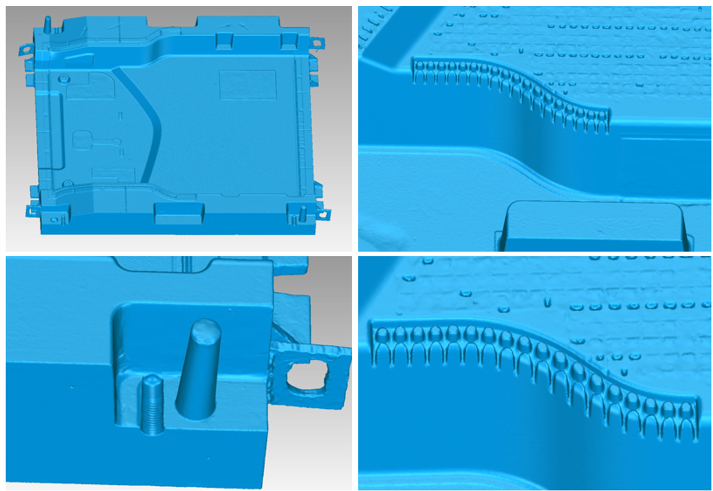

▲掃描數據與CAD數模對齊

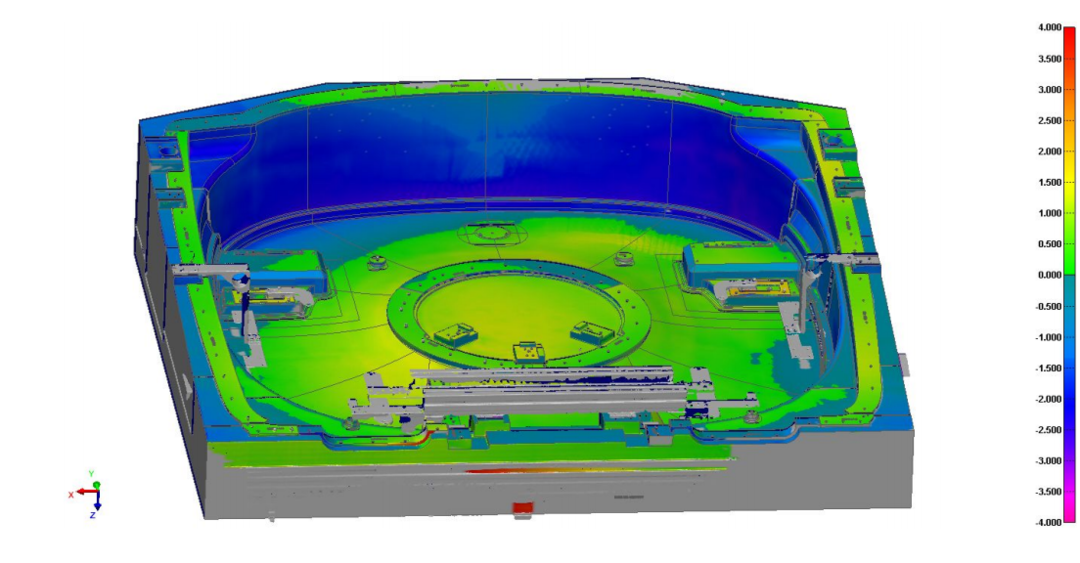

▲色譜偏差圖

該方案優勢：

- 模具表面無需貼點，掃描簡單方便；

- 全方位高效測量，輕松獲取傳統方式不易測量的曲面偏差，針對中大型模具省時省力;

- 累積掃描精度高，單機可完成4米以上工件掃描。

2、磨損檢測 /精密模具

精密模具對于尺寸精度及其穩定性都有較高的要求，除了新模具要有全面準確的質量檢測外，在模具使用一段時間后，也要及時對磨損量、鑲塊位置變化等進行檢測。

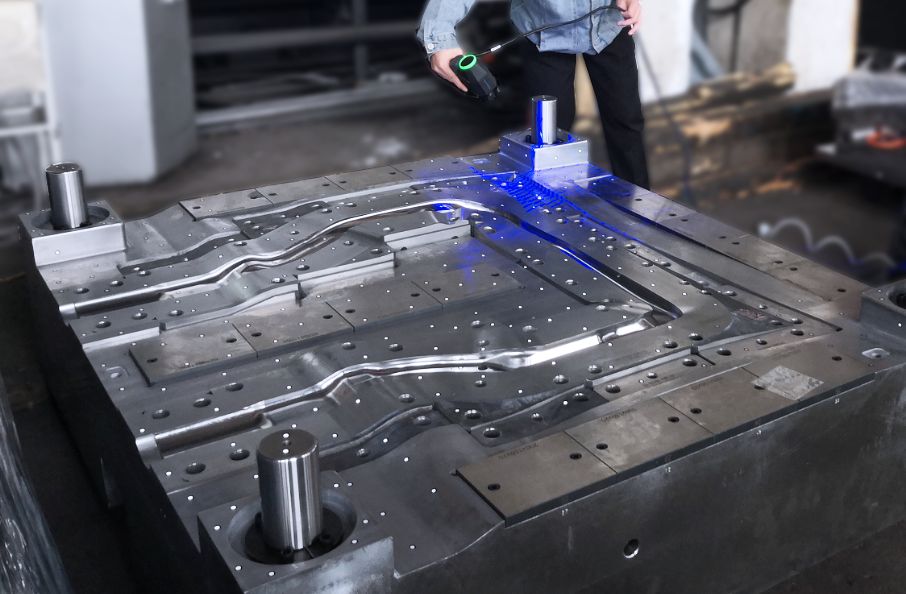

▲使用設備：RigelScan Plus智能手持式藍色激光3D掃描儀

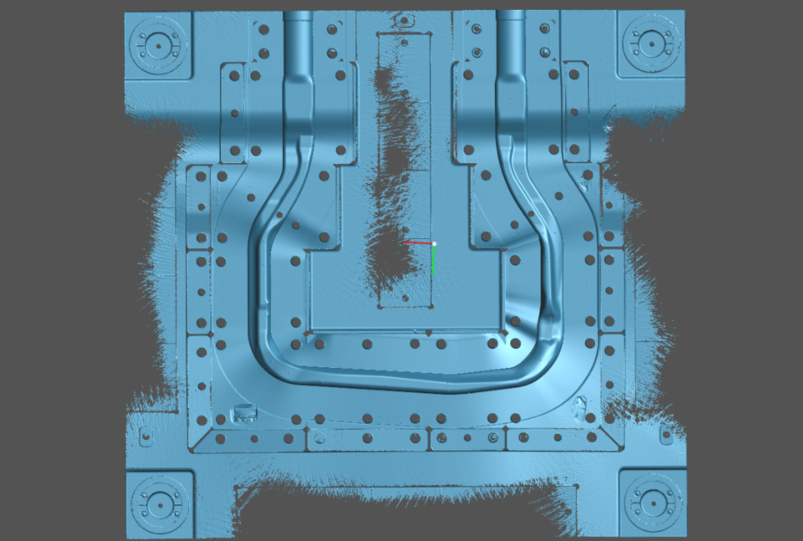

▲掃描數據

▲色譜偏差圖

該方案優勢：

- 純藍光技術抗干擾性強，掃描速度快，輕松獲取深色/高亮表面數據；

- RigelScan精度最高達0.01mm，獲得國家計量科學院精度認證；

- 可選配無線模塊，靈活適應大尺寸模具和現場復雜工況。

3、虛擬裝配 /汽車模具

對于需要裝配組合的模具來說，傳統憑經驗和試制的方法，往往需經反復修模改模，導致制造周期過長，成本過高，質量也難以保證。

通過掃描獲取上、下模的三維數據，在軟件進行虛擬裝配，可提前檢測是否有干涉、空隙等，以精確數據指導修模加工，大大提升工作效率。

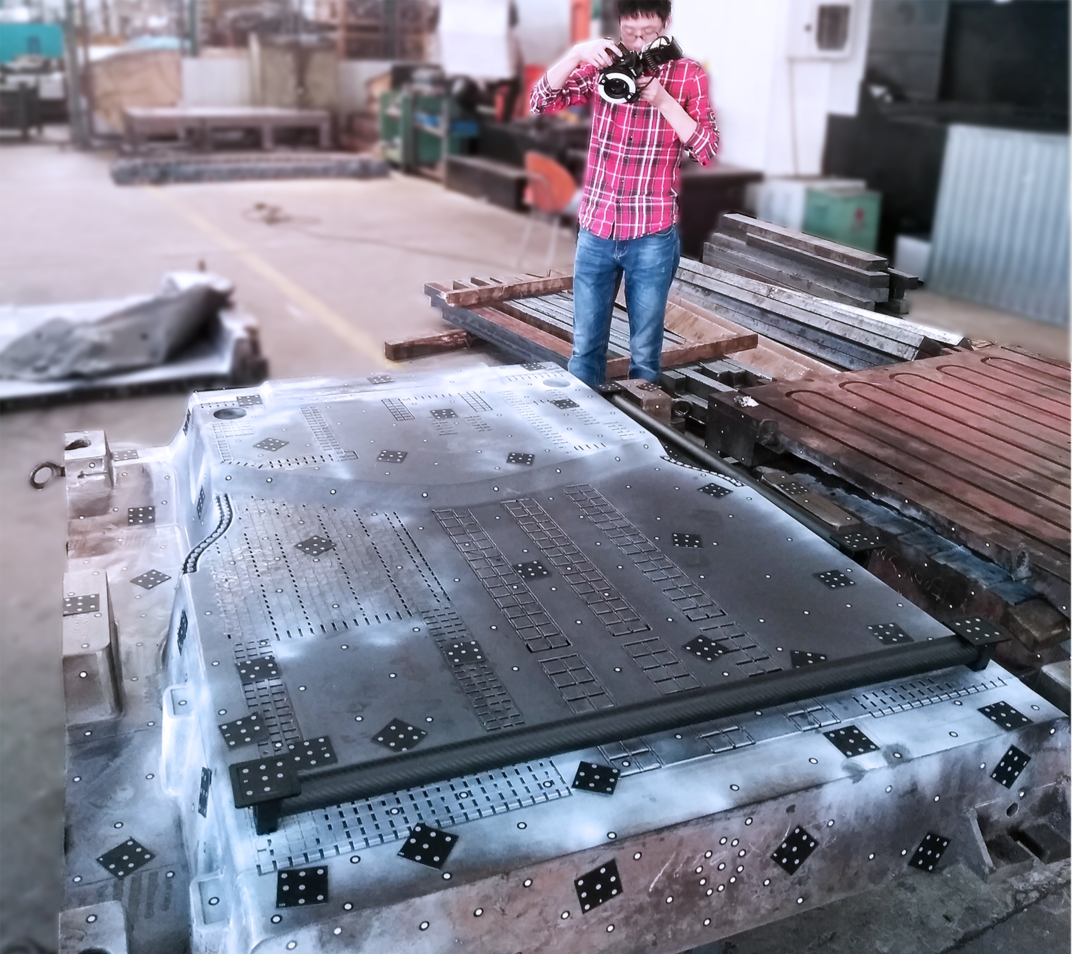

▲使用設備：PhotoShot 3D 攝影測量系統+ZGScan智能手持式激光3D掃描儀

▲掃描數據

該方案優勢：

- 采用中觀PhotoShot先對大型模具進行整體精度控制；

- 解算高精度目標點，直接用于三維掃描；

- PhotoShot能夠在1~20米范圍內始終保持0.015mm/m的超高計量精度。

4、逆向設計 /鑄造模具

對于沒有數據的樣件產品，通過掃描得到其三維數據，導入設計軟件中進行逆向，再開發制作模具，可大大縮短新品開發周期。

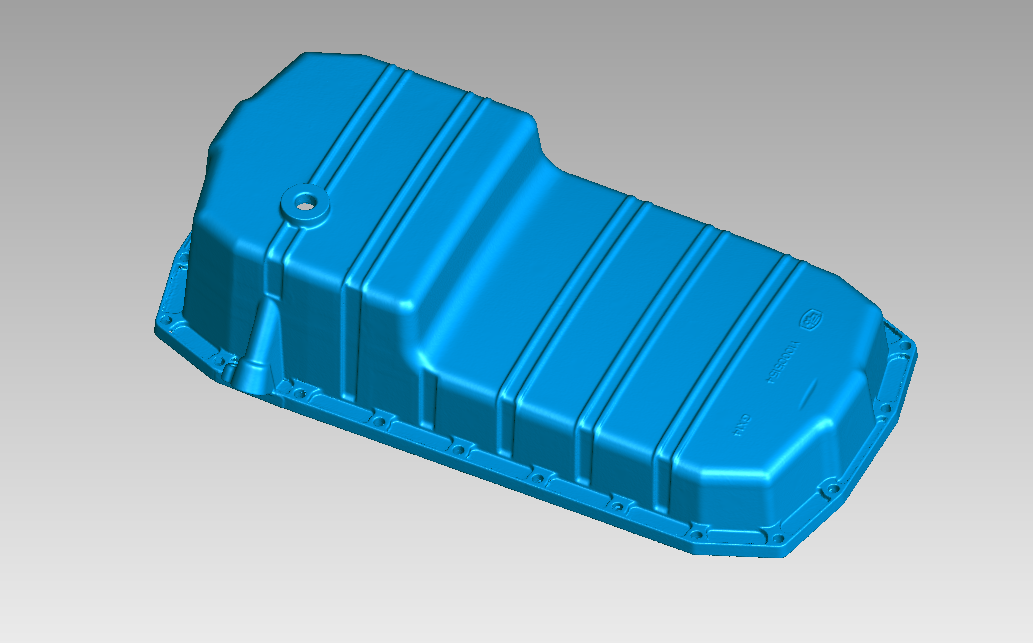

▲掃描數據

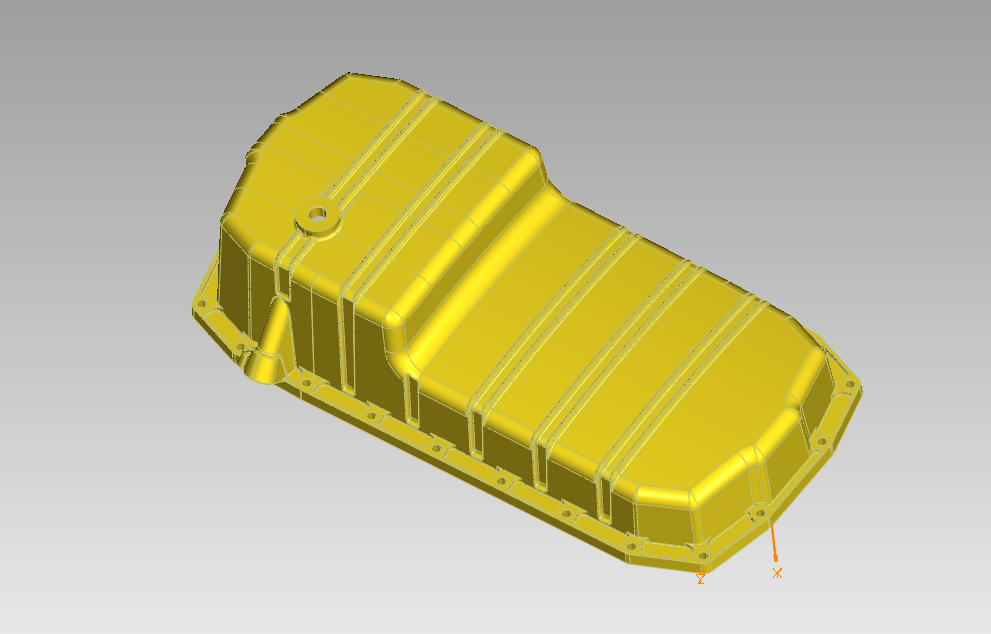

▲逆向數據

此外，基于精準的三維掃描數據，還可以對沖壓產品各工序零件及最終產品的回彈/變形量進行檢測，驗證CAE分析結果，大大縮短模具迭代生產周期，加快新產品上市速度。
