燃煤、礦料、土方以及糧儲等在生產中形成了大量形態不規則的料堆。能夠?qū)崟r且準確地掌握這些料堆的體積，是堆場物資管理的重要內容，也是企業進行生產規劃、成本核算和效益評估的數據保障。

針對較為大型的堆體，如何提高體積測量的簡便性和準確性，是困擾行業多年的難題。通常所采用的料堆體積測量方法（如全站儀、RTK單點測量等），存在著作業效率低、數據密度小、結果誤差大、測量受信號制約等問題。

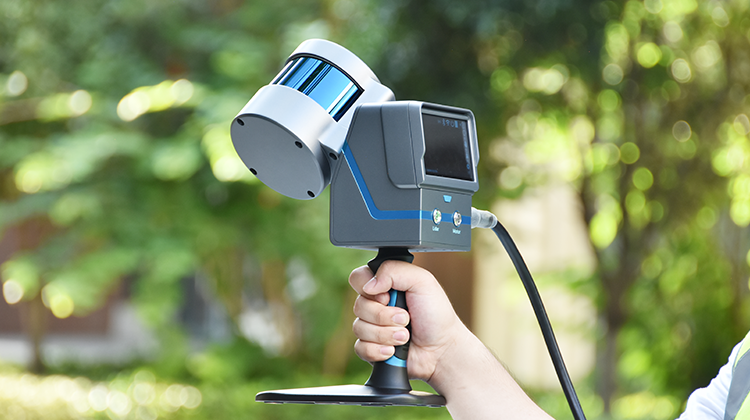

隨著三維激光掃描技術的發展，便攜式手持激光3D掃描儀為獲取大范圍的空間信息提供了全新的技術手段。區別于常見的架站式三維激光掃描儀（必須固定后操作）。中觀的RigelSLAM大空間手持激光3D掃描儀利用SLAM技術，融合IMU慣導系統和自研實時算法，可以在未知環境中連續構建三維空間點云地圖，不需要換站，可邊走邊進行數據采集，輕松便捷地獲取室內外各種堆體的三維點云數據，進而計算出體積或方量，具有高效率、高精度、非接觸、面測量等優勢，模型準確，成果直觀，為大中型料堆測量提供了更快速、更精準的解決方案。

開春即將迎來“填倉節”之際，我們就以兩類糧食料堆的測量為例，向大家介紹RigelSLAM在大中型堆體體積測量中的具體應用。

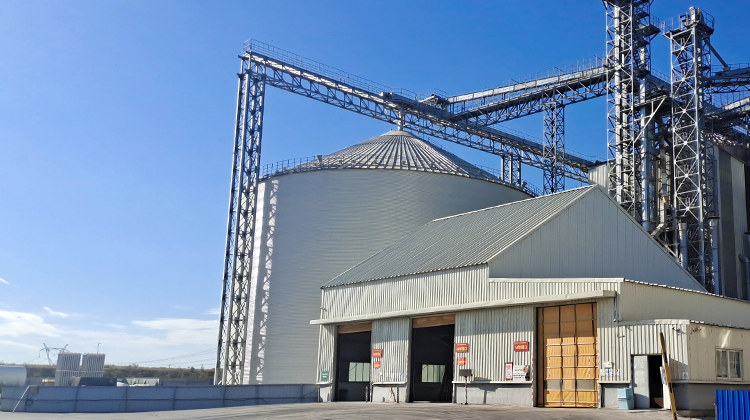

■封閉料倉儲糧測量

該案例客戶從事養殖產業，在“全自養、全鏈條、智能化”的生產模式下，對原料管控有著很高的要求，玉米、小麥等飼料均貯藏在封閉的料倉內，但人員難以進入，對糧堆的實時儲量管理便難以實現。引入中觀RigelSLAM后，無論是千噸倉還是萬噸倉，精確掌握倉內糧食存量成為“分分鐘的事兒”。

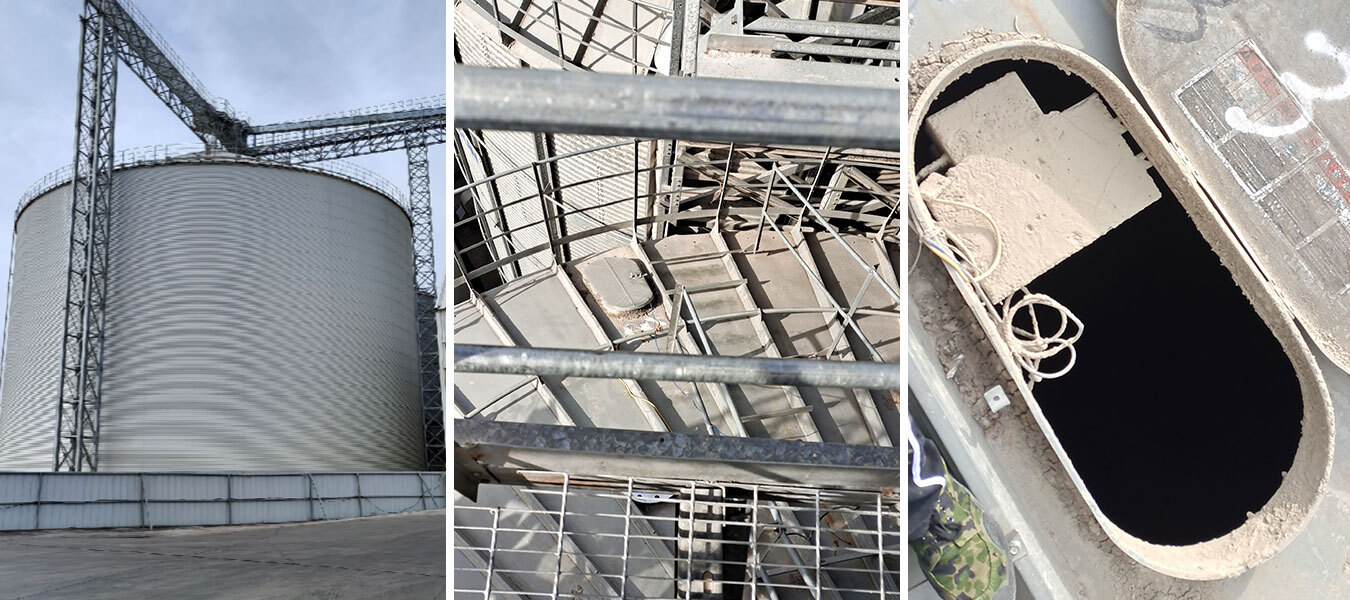

1.從窗口獲取全貌

以萬噸倉為例，可將料倉頂部的小窗口作為數據采集點，手持RigelSLAM從窗口伸入料倉內，設備完成初始化后，只需在窗口內做“O”型路徑掃描，即可獲取到料倉及其內部糧堆的完整數據。

RigelSLAM輕巧便攜，操作簡單，即便是在料倉頂部進行高空作業，也可單人完成；通過設備屏幕實時建圖預覽，可實時監測保證掃描的完整性；憑借320000點/秒的掃描速度、270×360°球形激光視場角，120m測距，可極速捕獲倉內完整數據，掃描無死角。RigelSLAM開機即用，不到1分鐘即完成了單個料倉的數據采集工作，且不受倉內光線影響。

2.導數據 預處理

從RigelSLAM設備中導出數據到點云處理軟件（RigelSLAM具有實時配準功能，導出數據即為整體，無須點云配準），對點云數據進行去噪、濾波預處理后，得到完整的三維數據模型，真實還原了料倉及其內部糧食堆體的形態特征。

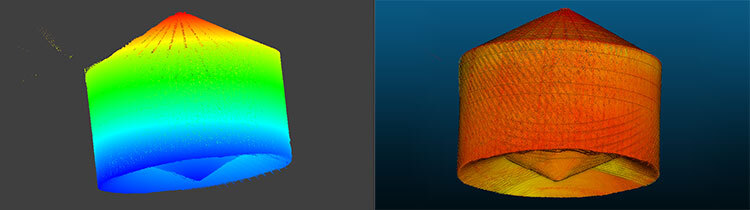

▲點云導出-數據預處理

▲料倉及內部糧堆三維數據

3.量體積 精確算

在專業的分析處理軟件中，可采用切割法自動計算出料倉內的空余體積，然后根據“料倉內部總體積-倉內空余體積=糧堆體積”得到精確的倉內糧食存量。

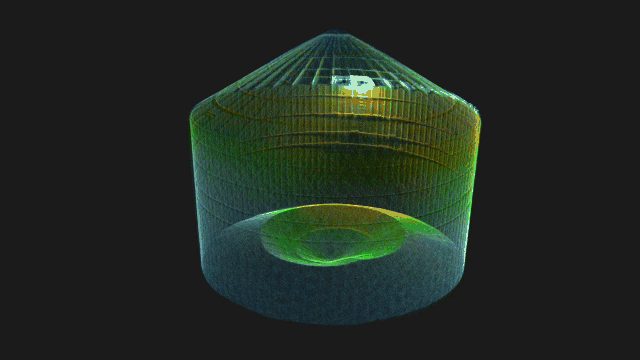

▲倉內空余體積

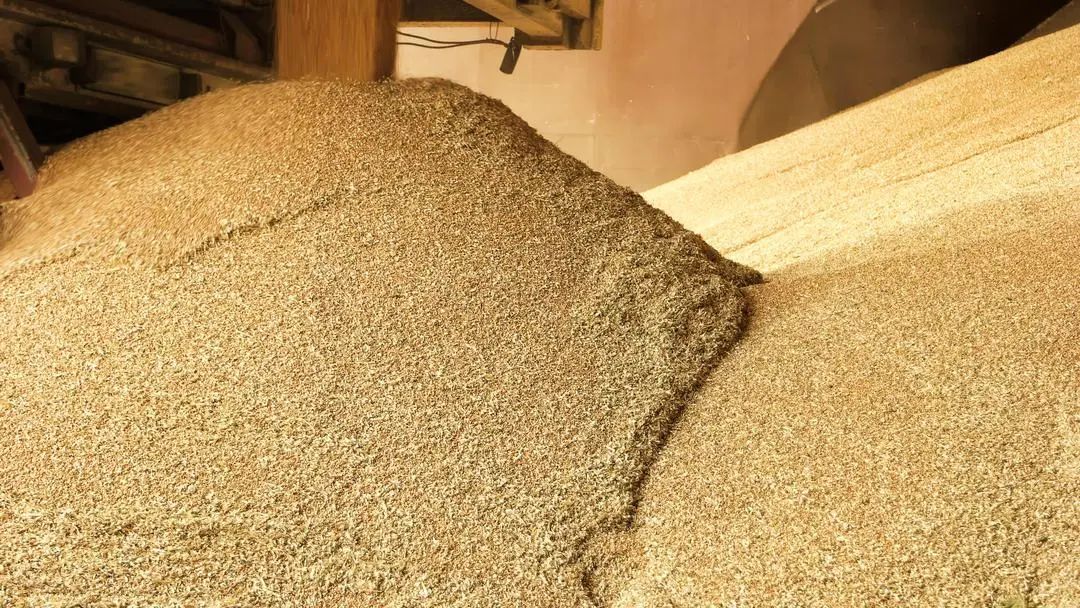

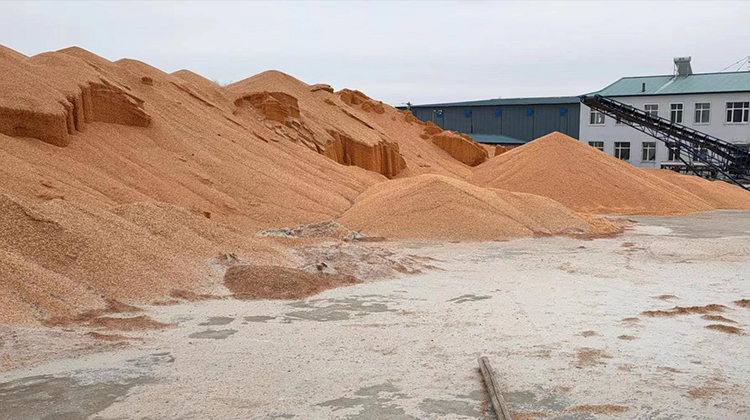

■地面谷堆存量測量

該案例客戶在糧食監管工作中，之前主要通過廠區安裝的攝像設備進行存量估算，既不方便，也無法得到準確數據。因此客戶想通過激光3D掃描儀來改善測量方式，以達到快速測量谷堆體積，實時盤點糧堆存量、精確核算成本的目的。

1.移動采集

針對室內外地面上的谷堆，采用RigelSLAM現場測量時，只需手持掃描儀繞谷堆走一圈，即可完整采集下堆體的三維點云數據，無論大堆小堆，幾分鐘即能搞定，效率極高。

首先確認好起點位置，以便后續閉合線路。開機后手持掃描儀等待5~6秒（可手持RigelSLAM左右/上下轉動，盡可能掃描出更多起點特征，以保證點云成果質量），待屏幕出現影像完成初始化，即可開始行走中的掃描工作。

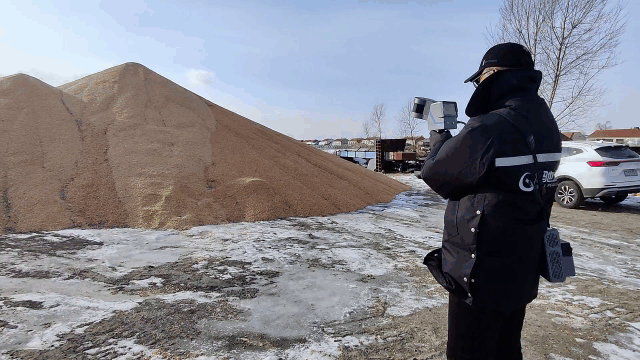

▲設備初始化

數據采集過程中，可通過設備屏幕實時預覽建圖結果，所見即所得，按照規劃路線繞完堆體一圈，回到起點后再等待5~6秒，以便設備完成閉合。

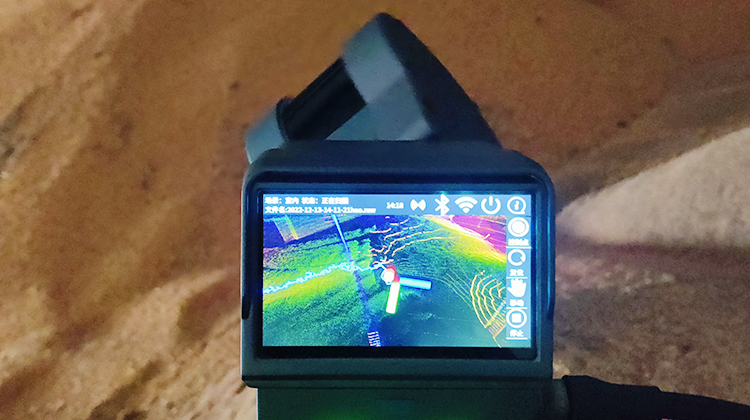

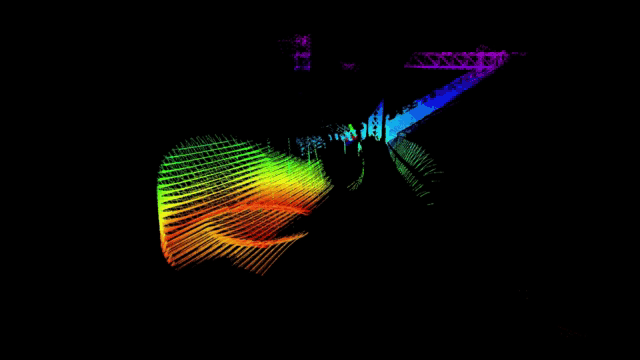

▲掃描實時數據顯示

2.點云漫游

單兵作業，以非接觸方式高效采集的點云數據，重構出地面谷堆的真實形態，滿足后續的方量計算需求。

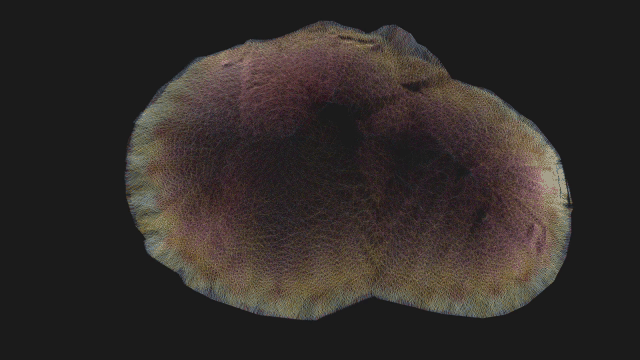

▲大谷堆點云數據

▲小谷堆點云數據

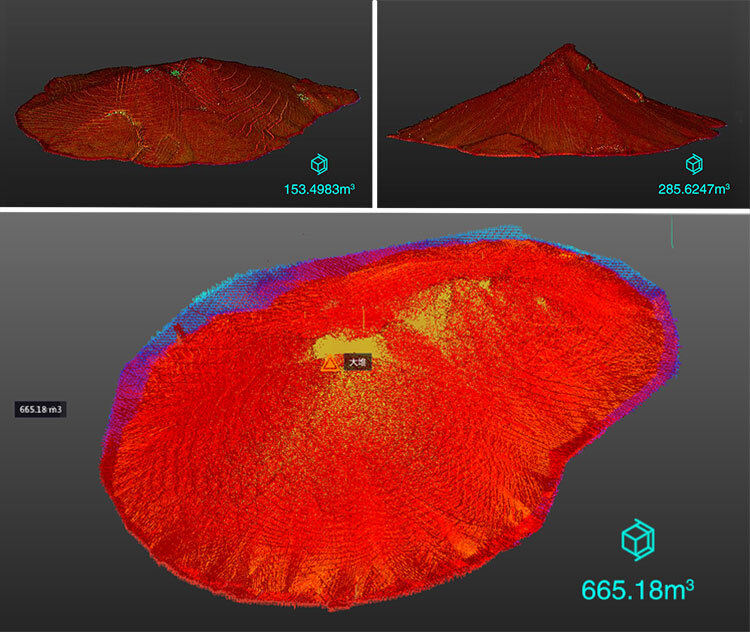

3.體積計量

RigelSLAM具有實時解算功能，外業采集結束后，將掃描數據導入體積計算軟件，即可快速計算出谷堆的體積。

▲小谷堆點云數據

■More——更多堆體測量

RigelSLAM充分展現出了新型移動式3D測量的優勢，簡便、高效、實時、精準，無論外業、內業，都給客戶帶來了更加輕松愉悅的工作體驗。

除了糧食料堆，RigelSLAM當然也適用于建筑土方、燃煤、礦料等其它堆體的測量，它可以深入任何復雜的現場環境快速完成掃描測量工作，獲取實體表面高密度、高精度的三維點云數據，并可結合其它相關專業軟件，將原始點云數據處理成工程所需的多樣化成果。

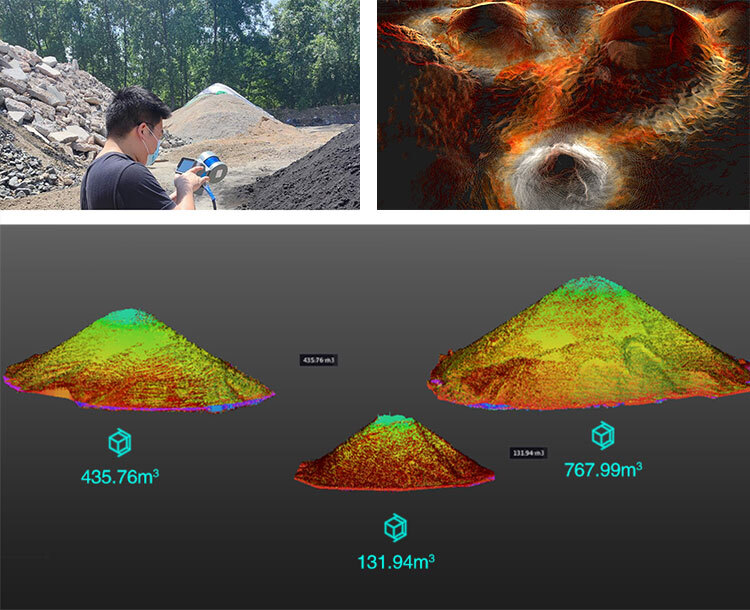

▲建筑砂石堆體測量

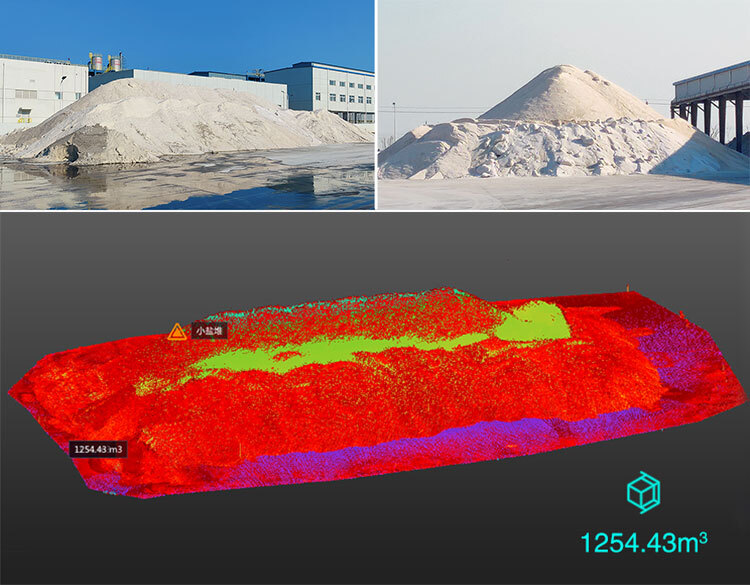

▲化工鹽堆測量
