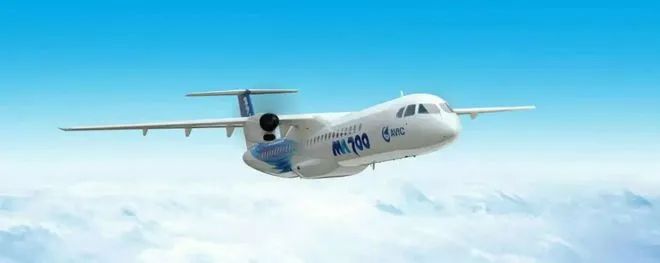

“自C919大飛機去年成功投入商業航線后，近日，我國自主研發的新型渦槳支線客機——新舟700成功完成首飛！這是對西方技術封鎖的又一次突破，標志著我國航空事業開始全面崛起?！?/p>

技術之巔

航空產品復雜度高，例如一架飛機動輒幾十上百萬個零部件，且制造精度直接關聯飛行安全，因此航空制造業一直是高新技術最集中的高端制造業，代表著一個國家最高工業制造水平。航空航天制造業，也引領著新一輪產業變革的方向，如何推進數字化、智能化轉型，以實現更高效率、更高質量的生產，已成為整個行業關注的重點。

本期案例，我們選取飛機逆向設計和表面損傷檢測兩個方向，一起跟隨智能手持式激光3D掃描儀的視角，看新一代掃描測量系統為推進航空裝備的智造升級提供了哪些創新優勢？

01、逆向設計——迭代優化 探索不止

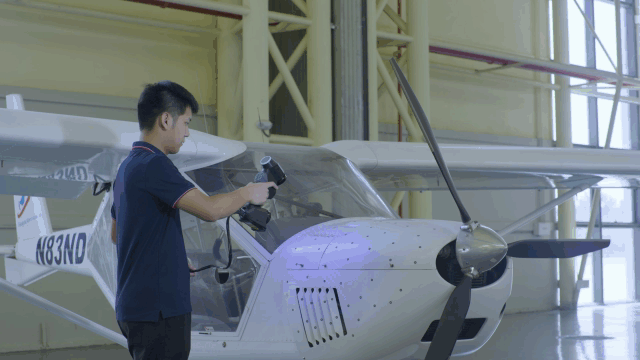

航空航天產品正朝著輕量化、高結構性能方向發展，產品迭代升級的速度較快。為了實現飛機整機及零部件的快速數字化建模，我們使用RigelScan進行掃描，采集完整的高精度3D數據。

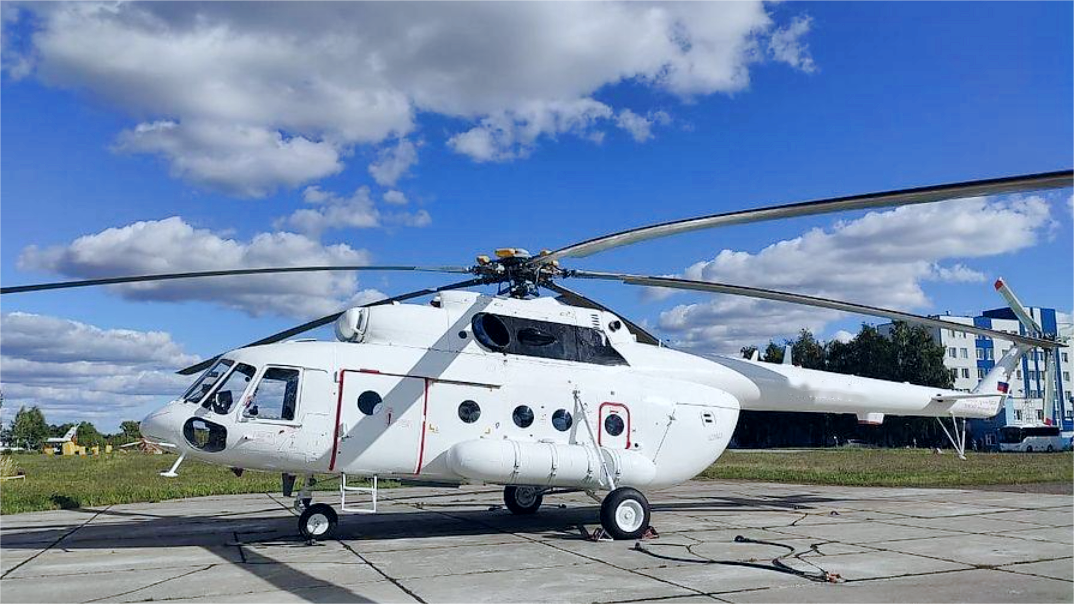

▲飛機表面具有復雜的曲面特征，這是傳統方式難以測繪的。針對4~5m長的小型直升機，使用RigelScan高效作業，大概2h即可獲取整機的完整外形數據。

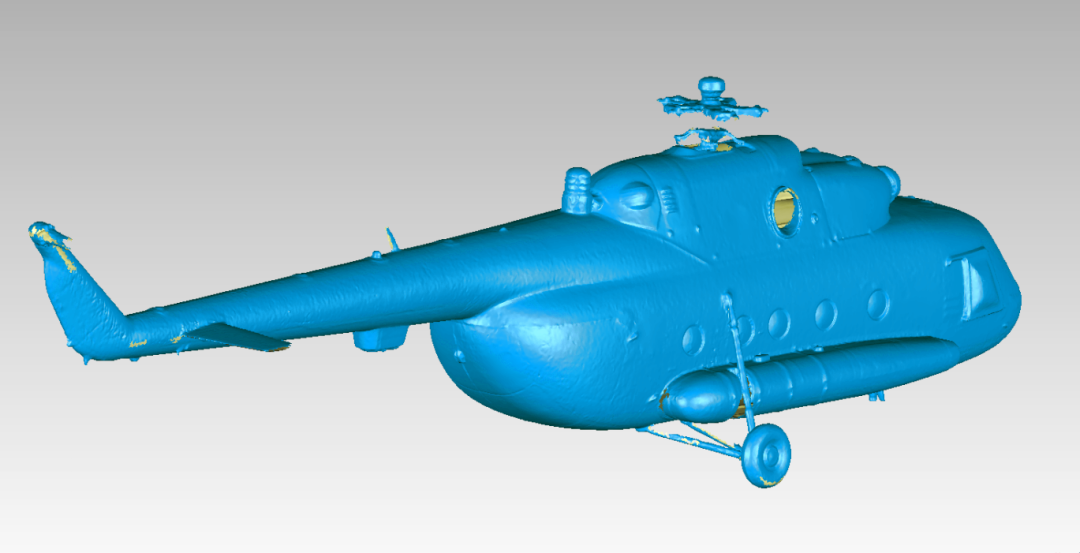

▲整機掃描數據。RigelScan最高精度可達0.01mm，真實還原飛機表面細節特征。

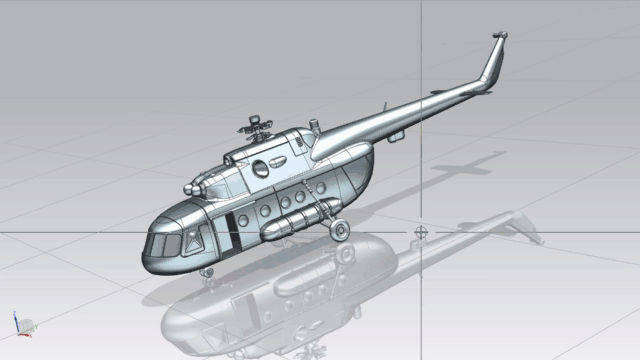

▲將掃描數據導入專業軟件進行逆向建模，得到CAD數據，為飛機結構的優化改進及有限元模擬分析等提供數字化支持。

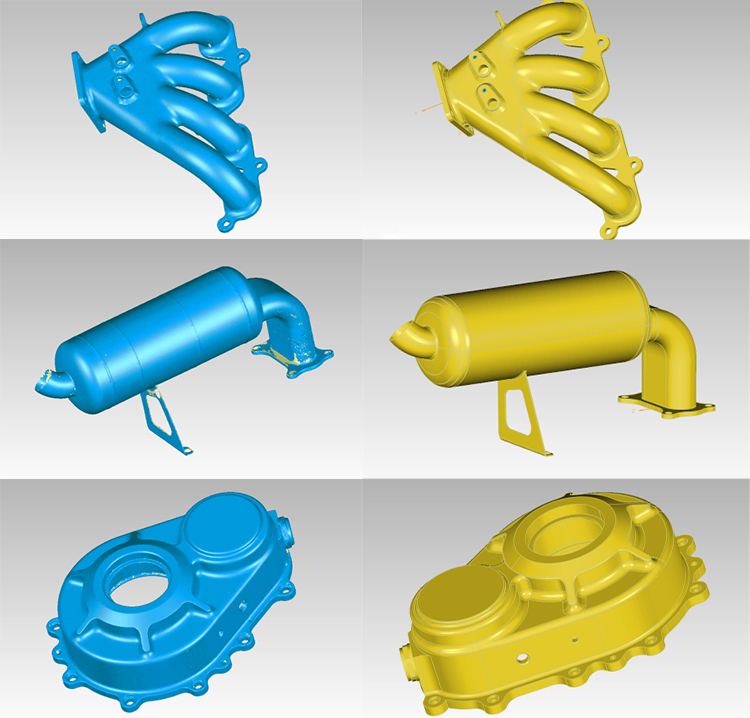

▲飛機零部件的掃描及逆向數據。RigelScan采用的純藍光技術具有極強的抗干擾性，適用于各種顏色與材質的零部件，掃描速度快，數據采集更精準。

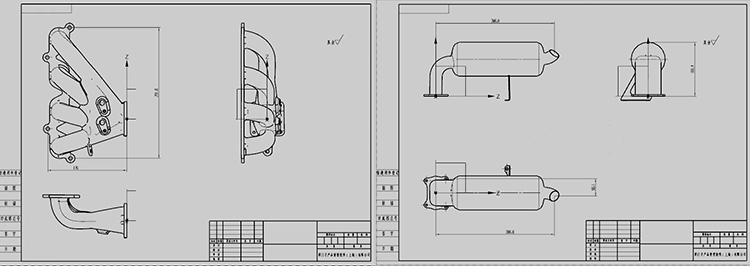

▲將逆向的3D數據轉換為2D圖紙，可用于零部件的加工生產。

融合激光3D掃描技術的飛機逆向設計方式，可以大大縮短產品的迭代周期，能以更低的成本幫助客戶實現產品性能突破，快速響應市場需求變化。

02、損傷檢測——逐夢蒼穹 安全護航

飛行過程中因飛鳥、異物等撞擊形成的凹坑、孔洞，是航線運行中最常見的表面損傷。飛機進港后需要對這些損傷部位進行技術評估，以判斷是否適合繼續安全飛行。傳統方式一般是通過人工畫網格來進行測量計算，不僅效率低下，結果也與人員相關，評估難以完全標準、科學。

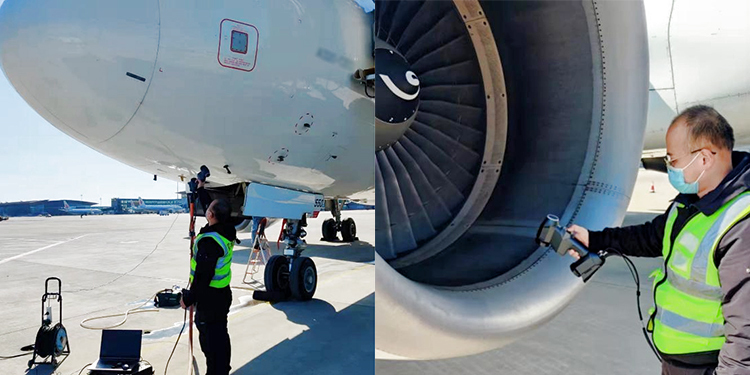

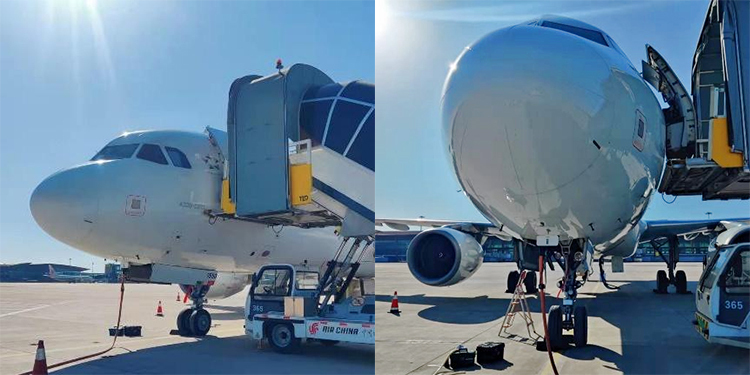

▲我們采用RigelScan對飛機表面的凹坑進行掃描，高達210萬次測量/秒的速率，可以高效獲取其3D數據。單人手持作業，方便快捷，在飛機雷達罩、機翼、發動機邊緣等凹坑比較多的位置，均可自由掃描。

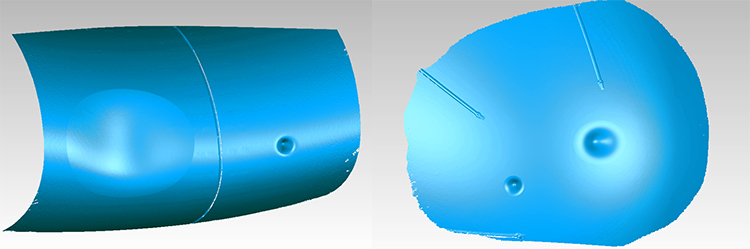

▲高精度掃描數據，準確可靠，不受操作人員人為影響，真實反映飛機表面的凹坑形態。

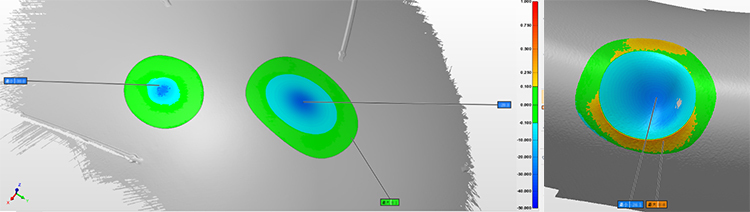

▲基于掃描的3D數據，可在第三方軟件中通過擬合周?chē)妫ɑ驅Ρ仍既S數模），自動檢測凹坑的深度和寬度等，并形成可視化檢測報告，直觀清晰，方便快速判定是否超過標準值。

無線掃描——HXFreeBox

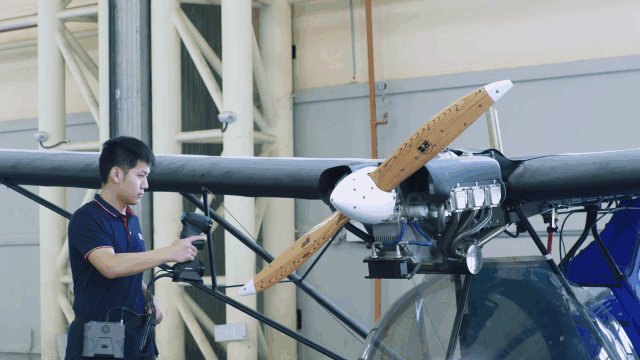

此外，針對需要爬高作業或現場電源接線不方便的情況，推薦使用無線模塊HXFreeBox實現更靈活的掃描方式。HXFreeBox小巧便攜，可隨身佩戴于腰間，擺脫線纜束縛，手持掃描作業更加輕松自在，適用于各種復雜工況。

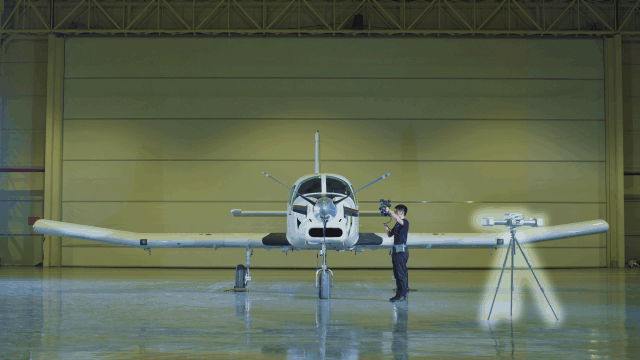

除了手持系列掃描儀，我們的智能光學追蹤系列HyperScan也可以實現全無線掃描模式。通過掃描儀和跟蹤器分別搭配無線模塊HXFreeBox-S、HXFreeBox-T，“敏捷的身手”可以更加快速地完成大飛機的三維建模工作。

手持激光3D掃描方案設備便攜，測量簡單，哪里有坑掃哪里，能以極高的效率和精度幫助工程師快速分析判斷飛機是否安全適航，從而大大縮短進港飛機停機檢修的時間，為航空公司節約成本。

“最新報道稱，國產大飛機C919的訂單已突破1000架，并且這個數字還在不斷增長。在我們的航空事業全面崛起，即將迎來高速發展的關鍵時期，3D激光掃描技術在各個生產環節（包括飛機的開發設計、質量控制、精準裝配、MRO與損傷評估等）的推廣應用，也必將迎來一個深入發展的階段?！?/p>
