前言

在全球能源格局重塑與國內能源結構調整的大背景下，石油裝備制造業的自主創新能力成為國家能源安全的重要支撐。面對高端裝備供應不足、核心部件大多依賴進口的問題，不少石油裝備制造企業借助數字化轉型升級的突破口，不僅實現了石油鉆采設備的國產化替代，更在行業內掀起了一場技術革新的浪潮。

行業現狀與挑戰

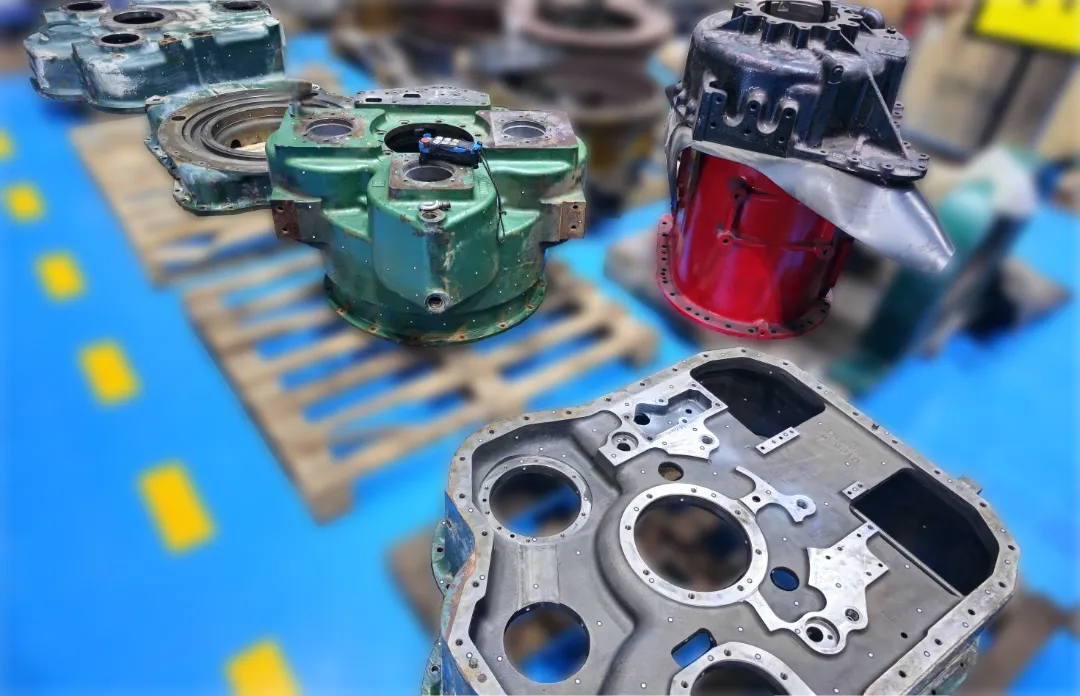

▲待維修更換的石油開采設備零部件

我國石油裝備制造行業規模龐大，但目前在自動化鉆機裝備、深海油氣開發技術裝備、超高溫井下工具等高端裝備方面還存在“卡脖子”的技術瓶頸，導致這些石油開采設備仍然依賴于進口。設備在運行一定時間后，其關鍵零部件都需要進行維修或更換，從國外廠家購買備件的話，存在進出口響應周期長且采購成本高的問題，因此市場對國產化替代的需求日益迫切，自主創新能力亟待提升。

創新解決方案

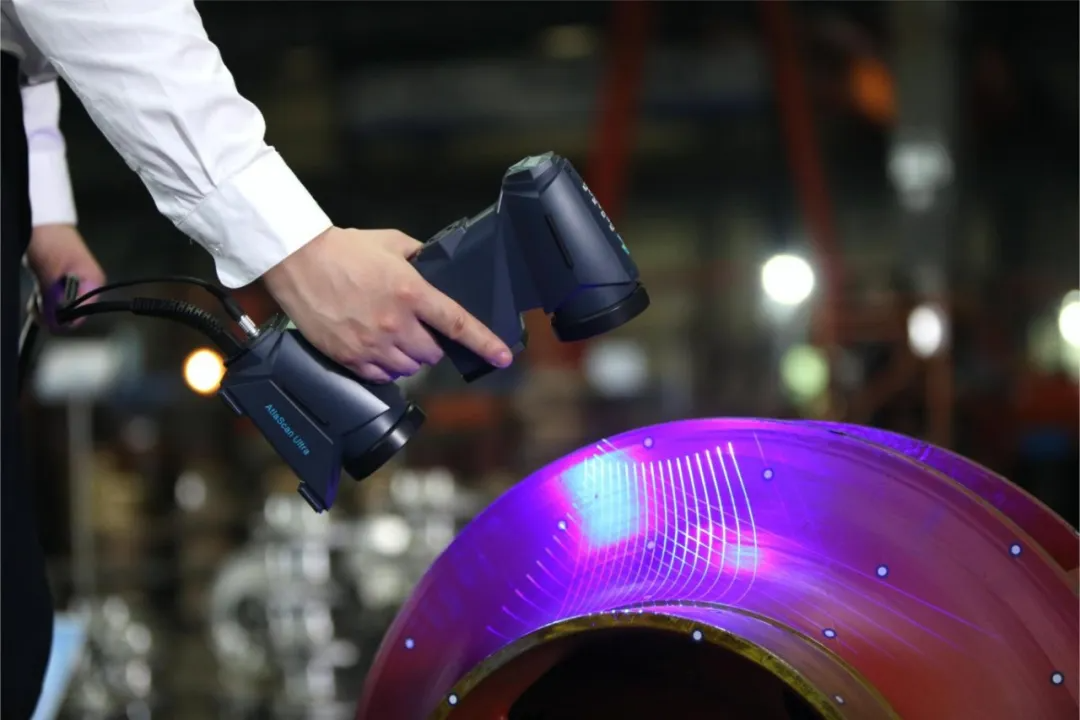

為此，國內石油裝備制造企業通過自主研發和技術創新，積極尋求突破。我們的客戶即通過引入中觀的3D掃描技術，通過非接觸的激光掃描方式快速獲取零部件3D數據，再結合逆向工程，為石油鉆采設備提供了一套完整的國產化解決方案，大大加快了備件國產化進程。

技術實施步驟

下面我們通過石油鉆機傳動系統的一組裝備，包括變矩器、變速箱、前殼、中殼、后殼等關鍵零部件，來詳細展示如何通過3D掃描與逆向建模過程，實現零部件的精確復制與高效改進。

Step1

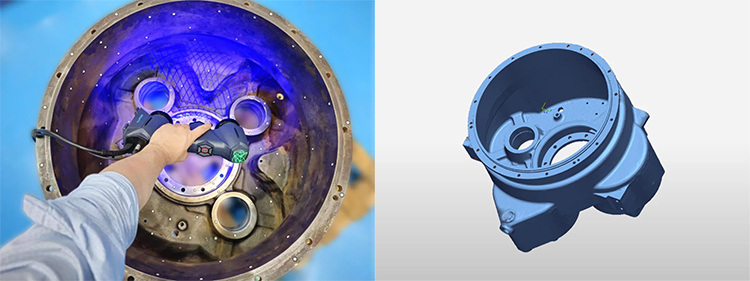

我們使用AtlaScan多模式多功能量測3D掃描儀，首先對拆分的變矩器零部件進行掃描，它以600×550mm的掃描幅面，可以快速捕獲設備內外型面3D數據。

Step2

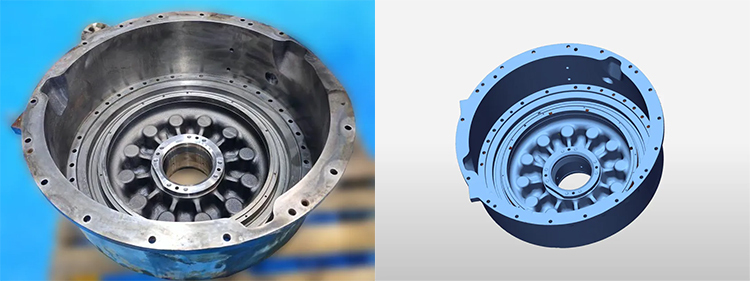

繼續掃描變速箱獲取其3D數據。AtlaScan集成有全球首創的孔位閃測技術，針對多孔位的零部件，使用閃測功能測孔極速便捷，并大大提升精準度。

Step3

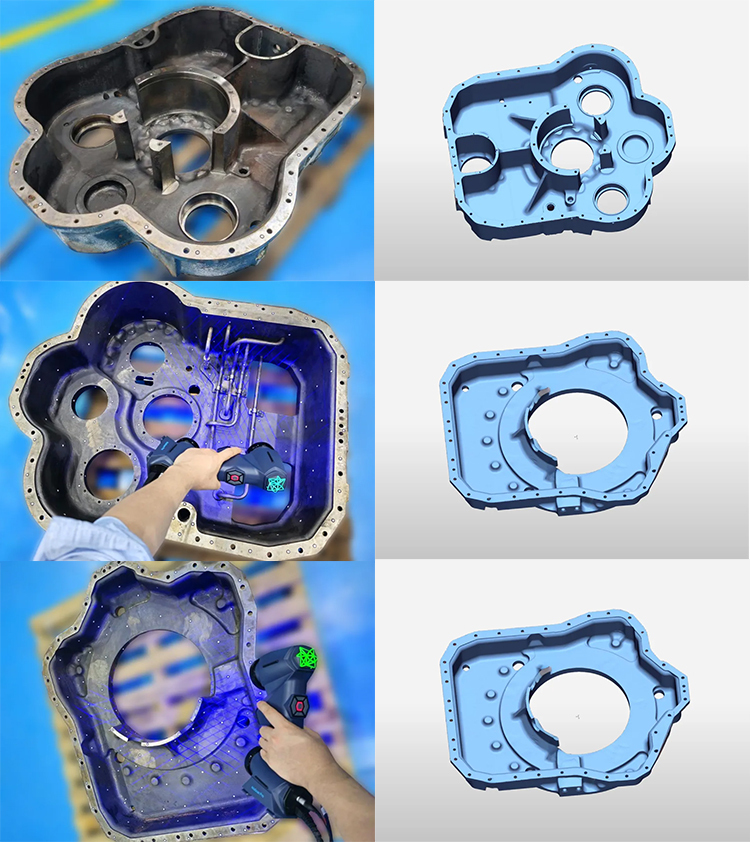

再分別掃描前殼、中殼和后殼零部件得到各自的“孿生”3D數據。AtlaScan手持掃描角度靈活，即使是腔體內部的細小管件也能輕松采集完整。掃描精度高達0.01mm，細節表現細膩清晰，再加之增強的網格優化功能，邊楞、R角、拐角等的效果更加真實自然。

Step4

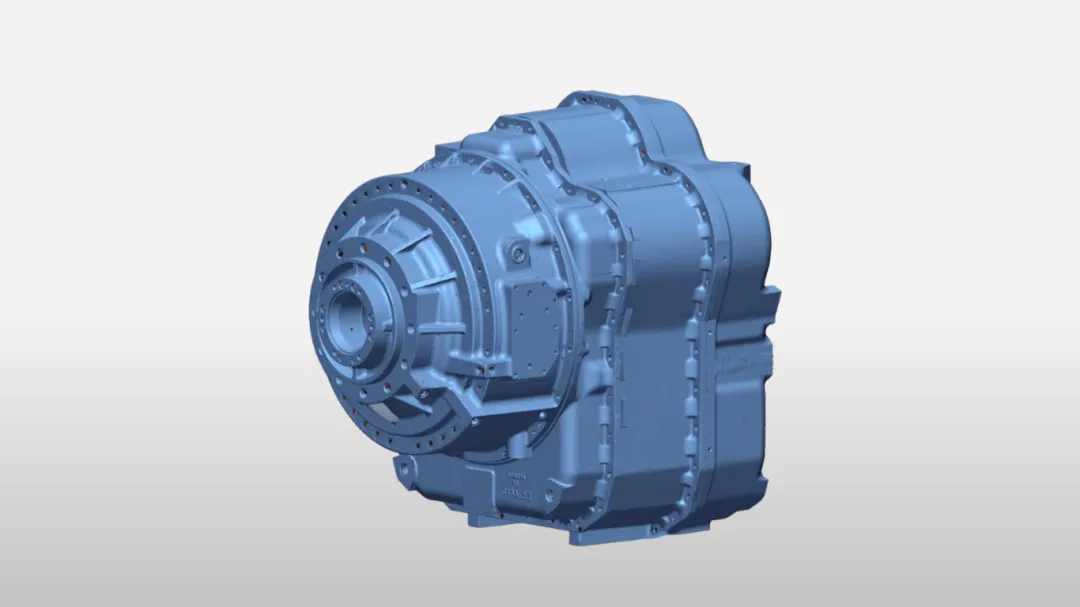

將前述各零部件的3D掃描數據合并到同一坐標系下，根據孔位裝配關系，進行虛擬裝配。

Step5

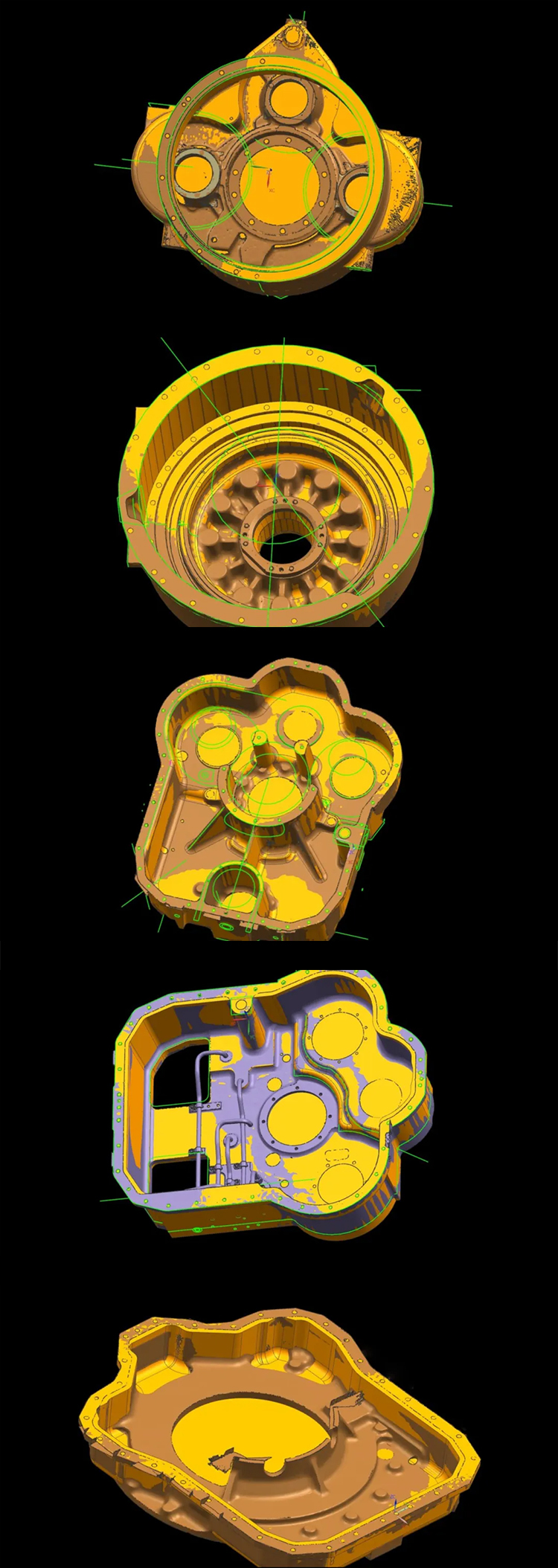

▲各零部件逆向建模過程

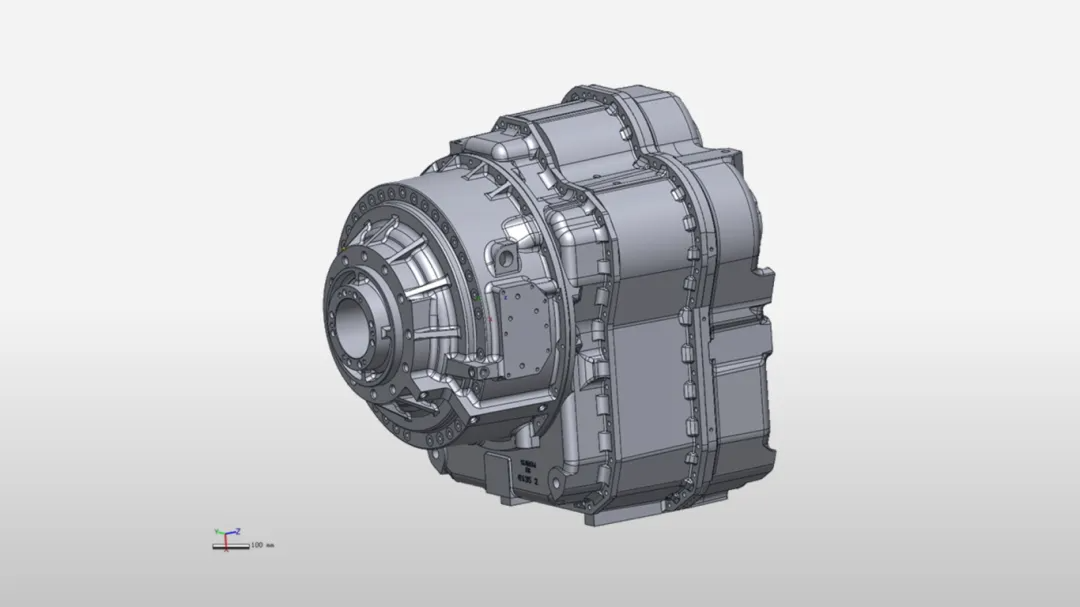

▲逆向數據合并得到完整“3D圖檔”

最后將各零部件的掃描數據導入到3D逆向建模軟件進行逆向工程，得到可以用于生產加工的stp格式的“3D圖檔”。

客戶價值與成果

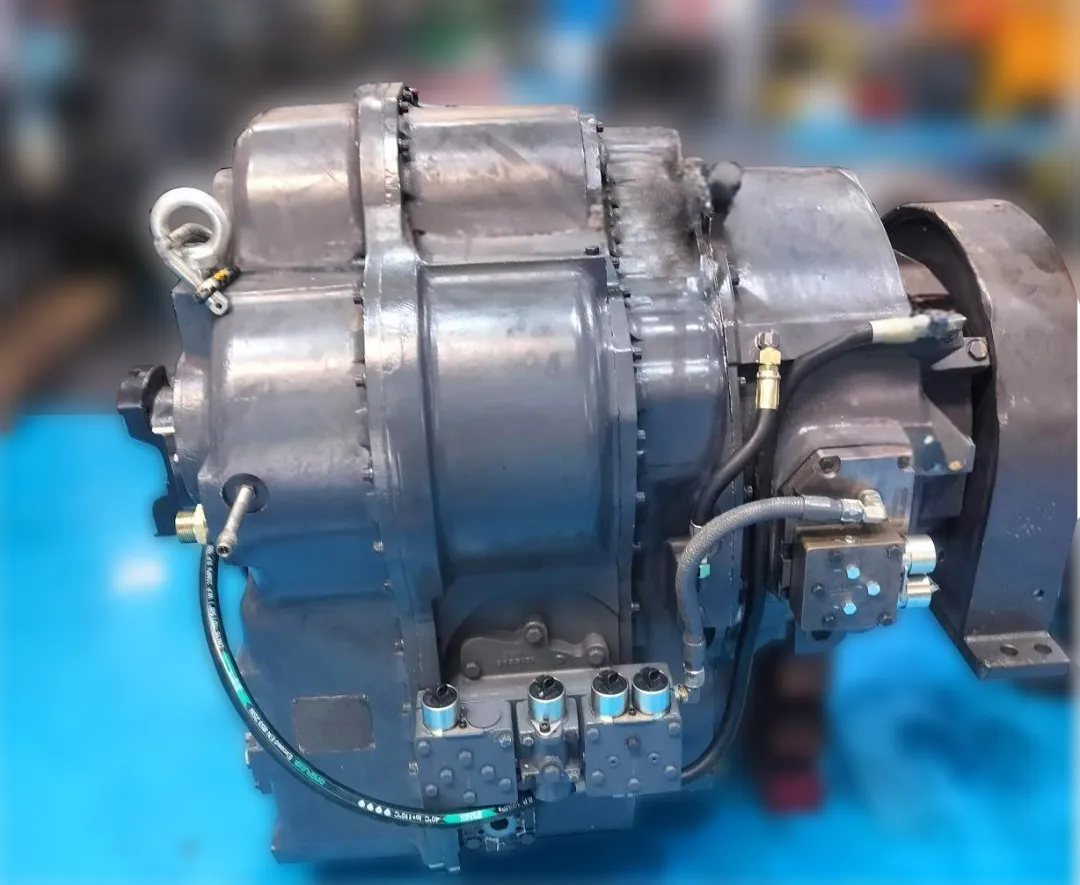

▲根據逆向“3D圖檔”生產的新備件

在該案例中，各零部件的掃描實施僅耗時半小時左右，以極高的效率推動了備件的國產化生產替代，這對于減少進口依賴、降低采購成本、縮短響應周期和提升供應鏈的穩定性都有重要意義。此外，在備品配件的后端制造環節，激光3D掃描技術依然大有用武之地，它可以對生產的零部件進行質量檢測，提高產品質量和生產效率，推動制造智能化和數字化轉型。

結語

3D掃描技術在石油裝備領域的創新實踐，不僅彰顯了我國制造業自主技術的突破，增強了國際競爭力，也為其他行業的國產化進程樹立了典范。隨著技術的迭代進步和應用的不斷深化，我們相信，國產化之路將越走越寬廣，為國家能源安全和經濟繁榮持續注入強勁動力。
