從深圳「體育之芯」到西安「生命之樹」，3D掃描技術如何為建筑“量體裁衣”，讓建筑大師的創意設計精準落地？本期案例，我們一起探索兩大工程背后的“數字魔尺”！

01.深圳體育之芯——幕墻工程的數字化蝶變

建筑亮點

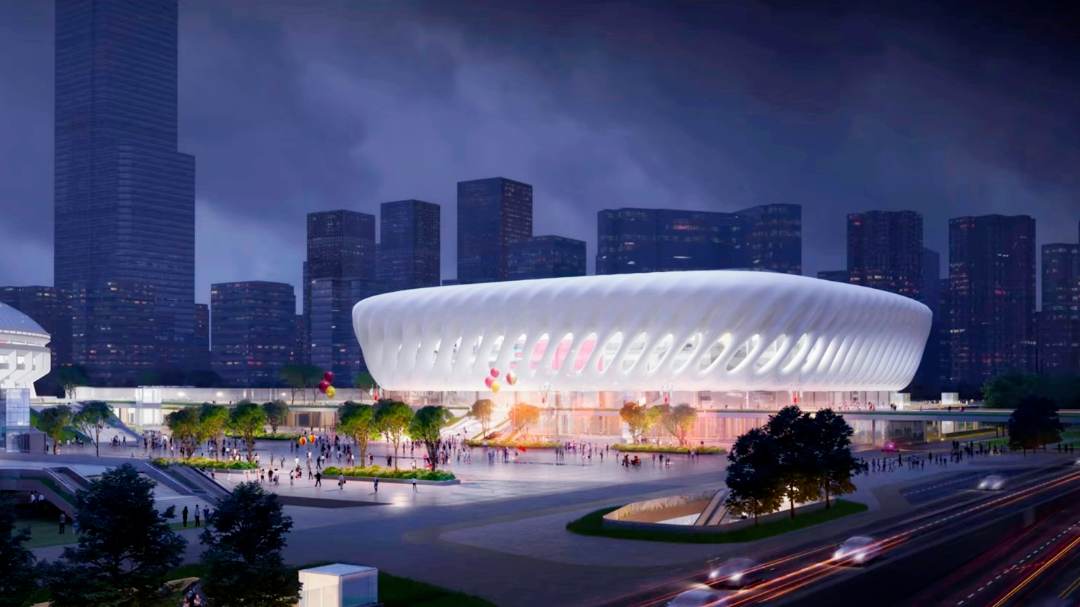

| 深圳市體育中心煥新歸來

深圳市體育中心歷經五年改造升級，以流線型曲面設計融合現代科技美學，蝶變?yōu)榇鬄硡^(qū)體育新地標，助陣全運盛會，煥新城市活力名片。

雙曲幕墻量體裁衣新技術

| 創新“單元式雙曲幕墻”

幕墻工程是體育館改造的“重頭戲”。面對項目體量大、工期緊及造型復雜等挑戰，幕墻團隊創新采用“單元式雙曲幕墻”方案。這在業界尚無成熟案例可循，如何高質量、高精度、高效率地完工，成為巨大考驗。

| BIM & 3D掃描新技術

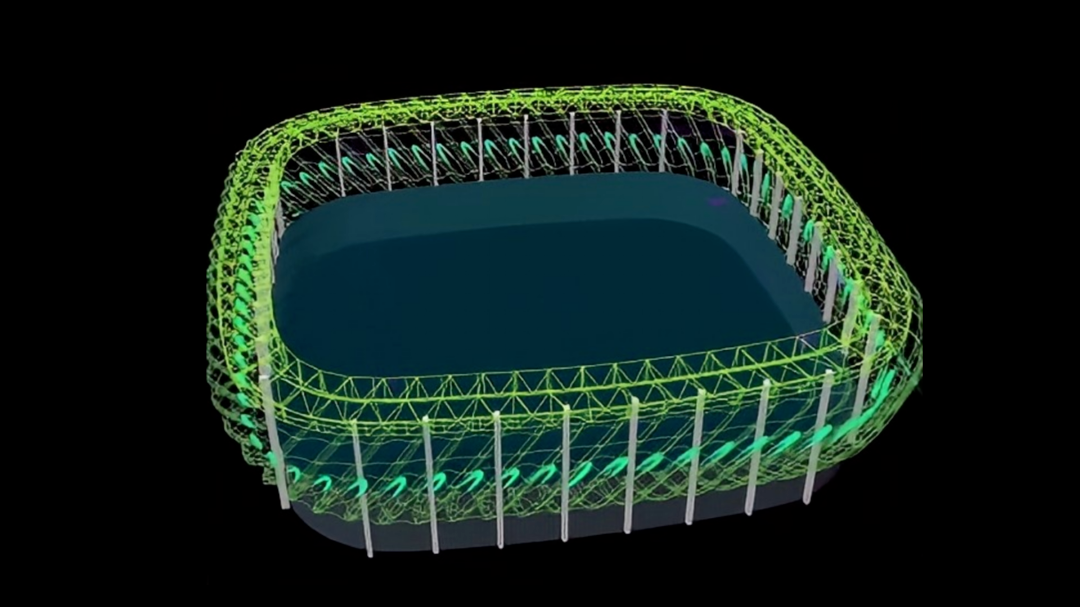

幕墻設計與施工中，BIM、3D掃描等新技術大顯身手，助力復雜造型精細化控制，確保了項目質量和進度，并節省了成本。尤其是單元體雙曲蜂窩鋁板應用環節，業內首次從生產到現場安裝全過程引入3D掃描技術。

| 預制單元板塊出廠檢測

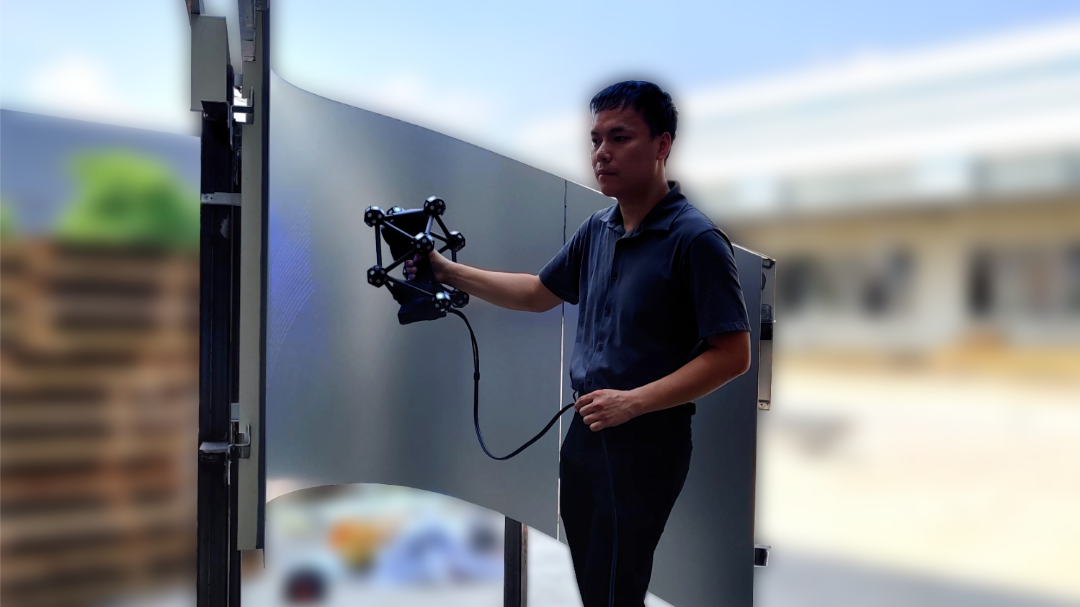

所有雙曲蜂窩鋁板均在工廠完成組裝，出廠前經3D掃描檢測，確保與現場幕墻鋼結構坐標能精確匹配。如圖所示，使用中觀HyperScan智能光學追蹤3D掃描儀“把好出廠質量關”，無需貼點，高效獲取高亮表面3D數據。

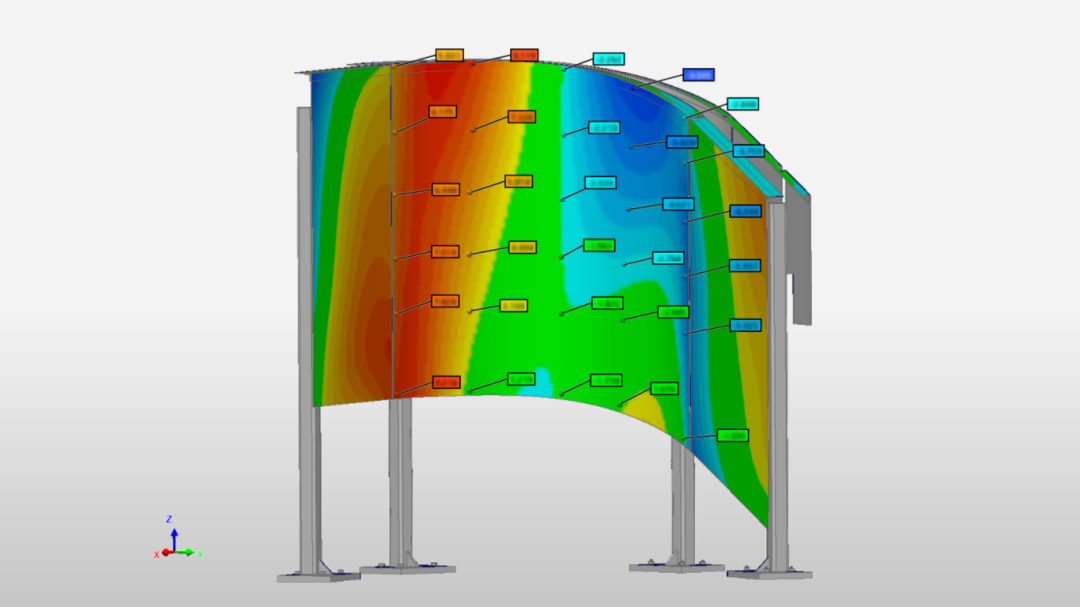

| 直觀可視化曲面分析

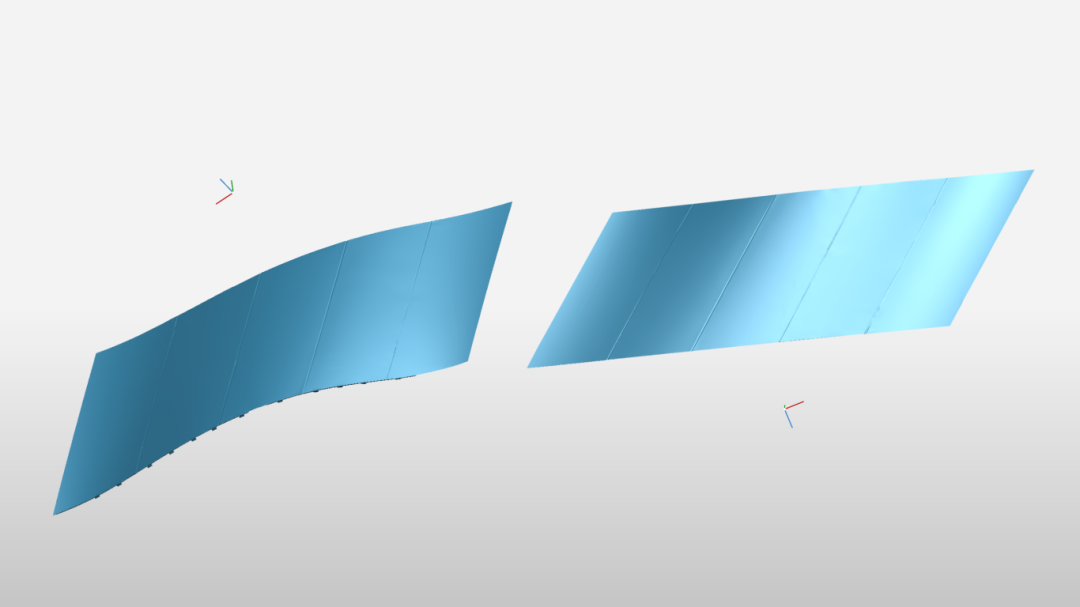

基于掃描數據，可實現單元板塊外形尺寸、曲面偏差及拼裝縫隙等的智能化分析，并出具直觀可視化檢測報告，提前避免施工時可能出現的裝配問題。

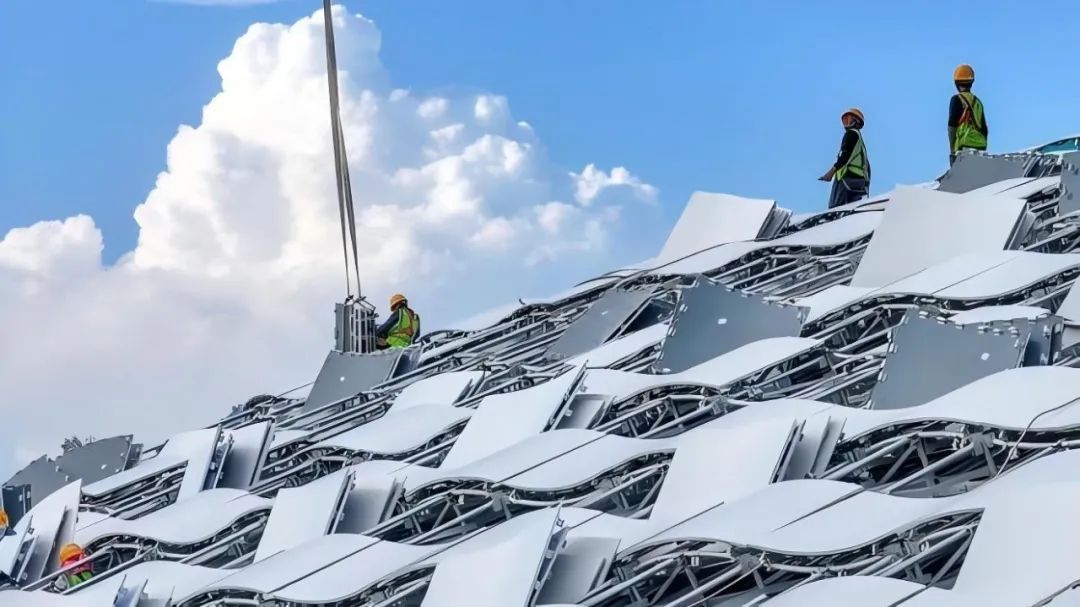

| 幕墻精準施工新工藝

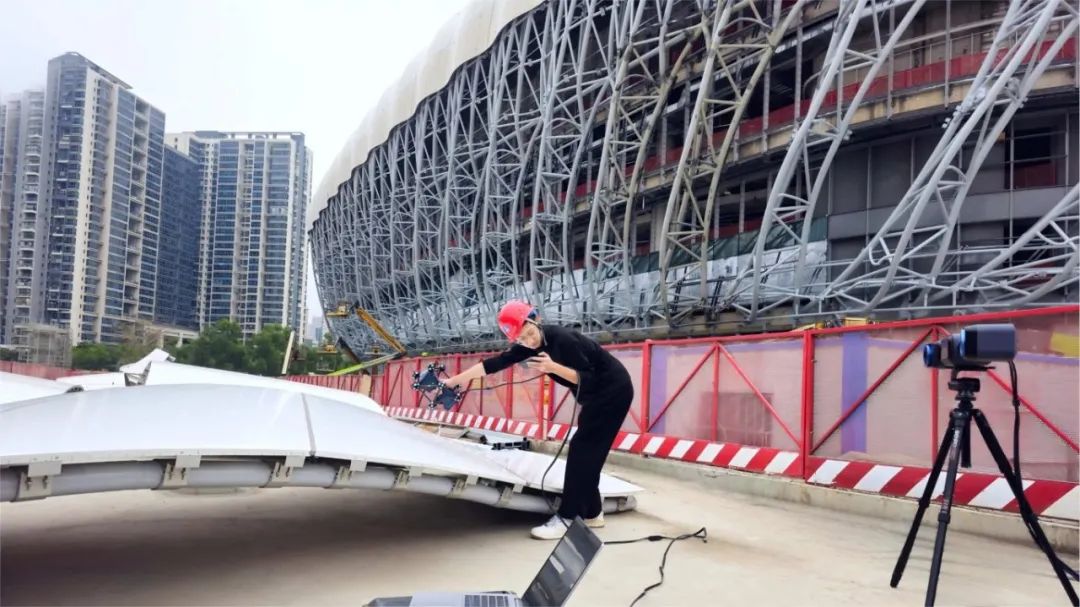

幕墻施工現場也充分運用3D掃描技術，高效精準賦能安裝工藝。該項目雙曲蜂窩鋁板共計1008個單元，每個單元板塊在裝配前都要掃描檢測，以實現精準定位。

| 實時數據多屏同步

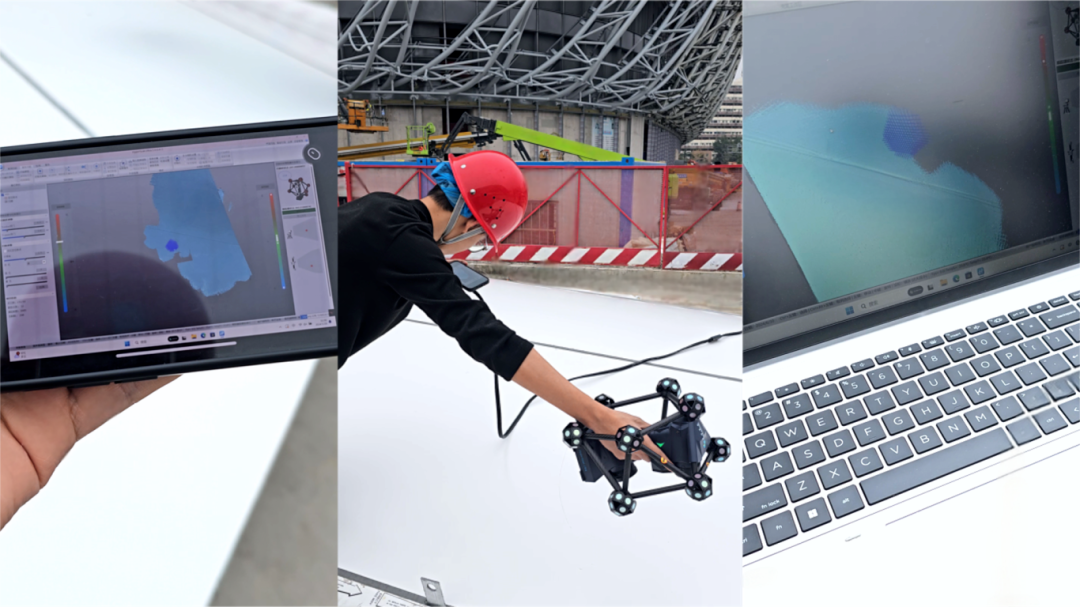

掃描時高精度點云數據實時顯示，手機/電腦可多屏同步，現場人員操作更便捷，平均5min即可掃描完一個單元板塊，效率超高。

| 毫米級全方位3D數據

完整全面的3D數據，能把人工不可測量的位置和尺寸準確呈現。毫米級精度確保了施工定位的精準無誤，避免了裝配返工可能造成的材料浪費及工期延誤。

建造成果

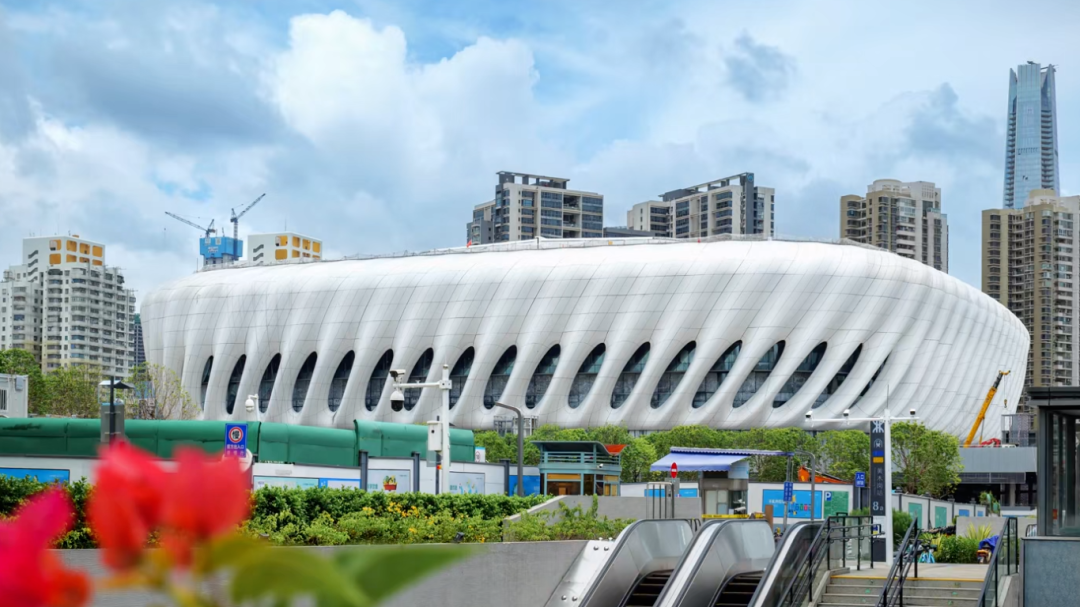

| 科技成就幕墻地標項目

利用“3D掃描+數字建造”技術，幕墻團隊攻克復雜造型挑戰，還跑出項目新速度，成就“奇設計、新工法、大難度、高質量”的幕墻地標項目，100% 還原建筑效果圖，為體育館披上科技、靈動的“新外衣”。

3D掃描應用亮點

靈活多面手

從設計到施工全過程都能派上用場，哪里需要去哪里；

高效質量控

快速發現質量隱患，提升工程質量，還能給現場人員減負；

數字化助手

直觀數字化成果，信息傳遞超便捷，存檔管理也輕松。

拓展閱讀，探索更多數字幕墻應用

02.西安生命之樹——異形建筑的數字化生長

先睹為快，見證“生命之樹”如何誕生

建筑亮點

| 西安超級新地標驚艷亮相

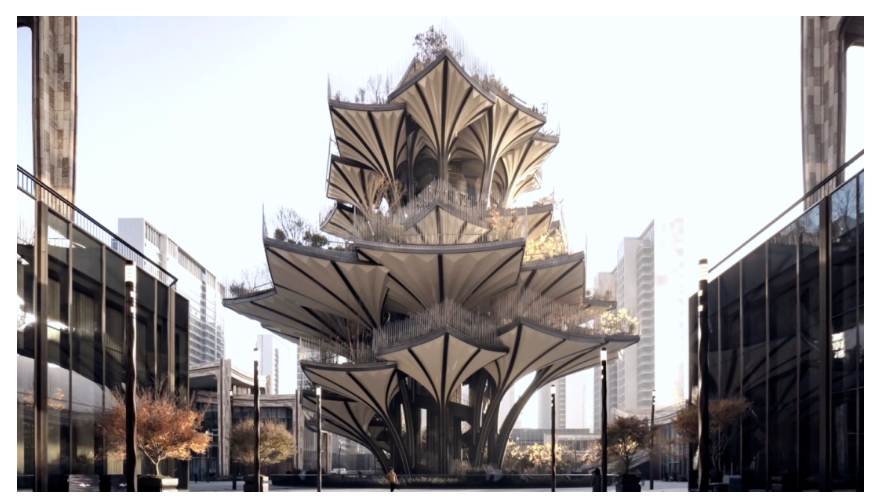

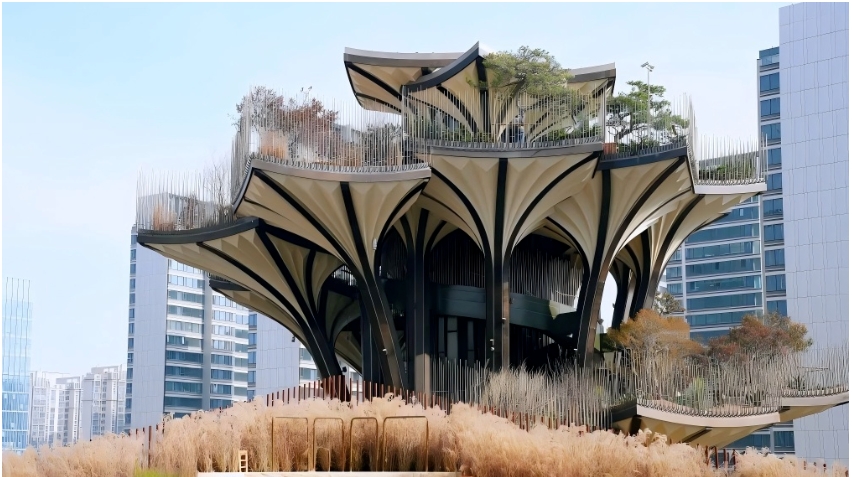

以西安古觀音禪寺千年銀杏為靈感的“生命之樹”，高達57m，60片巨型葉片自然舒展，宛如參天大樹，完美融合自然生命力與現代建筑美學，一亮相即成為現象級城市新地標。

生命之樹枝繁葉茂新技術

| 超大異型不銹鋼葉片

葉片是“生命之樹”的靈魂。每個巨型葉片由8枚子葉片組成，共計480枚，全部由超大異型不銹鋼板材料模擬打造，以展現葉片的高自由度形態。這一創新在建筑領域具有劃時代意義，對設計、加工等提出了極高要求。

| 8m子葉片毫米級精度

每一子葉片長約8m，采用3mm厚不銹鋼板，經焊接等工藝成型后，精度需控制在1mm內。因缺乏參考案例，制造商引入3D掃描技術，完成了從結構掃描、逆向建模到生產及質量檢測的全流程，成功應對復雜造型挑戰。

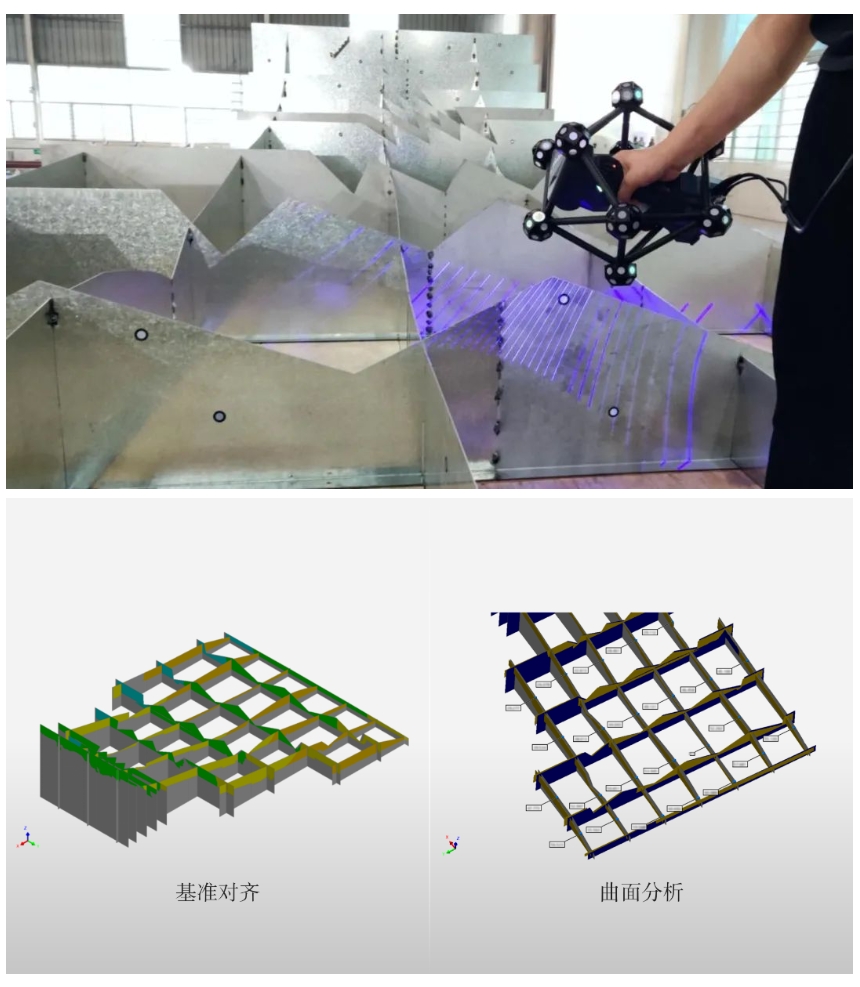

| 毫米級胎架工藝

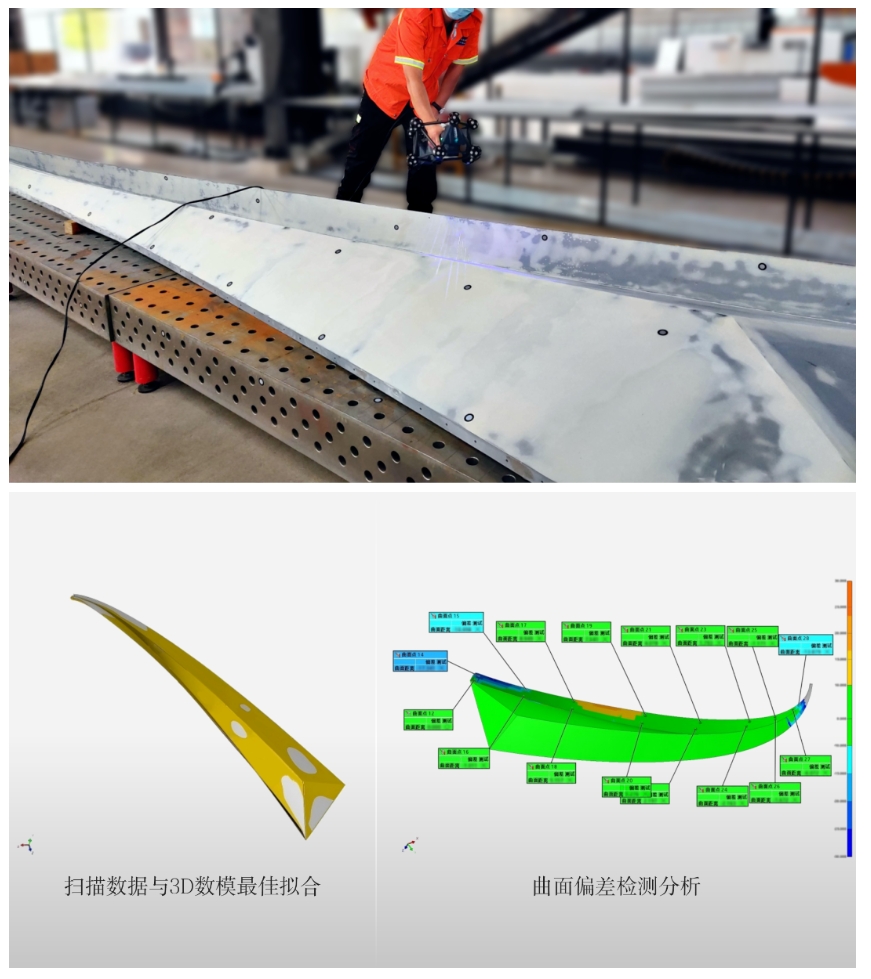

超大不銹鋼葉片加工采用毫米級胎架工藝。作為承重裝備，胎架可保持葉片形狀并作焊接支撐，其質量直接影響葉片質量。制造商使用HyperScan獲取胎架掃描數據，與3D模型比對分析生成精準檢測報告，確保胎架合格，以保障葉片的精確性與穩定性。

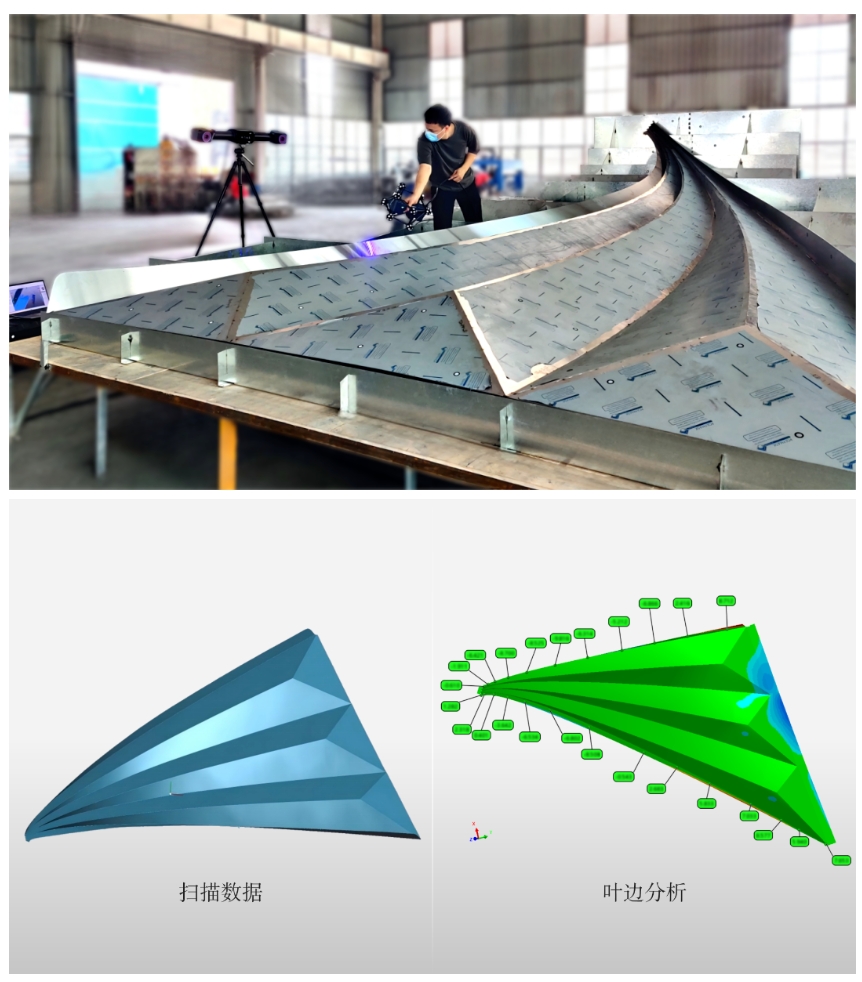

| 葉片精細化檢測（焊接前）

焊接前的葉片不銹鋼板也要逐一掃描檢測，HyperScan的靈活便攜和大范圍快速掃描能力，能高度適應車間復雜工況，無需搬運工件，高效完成檢測任務。

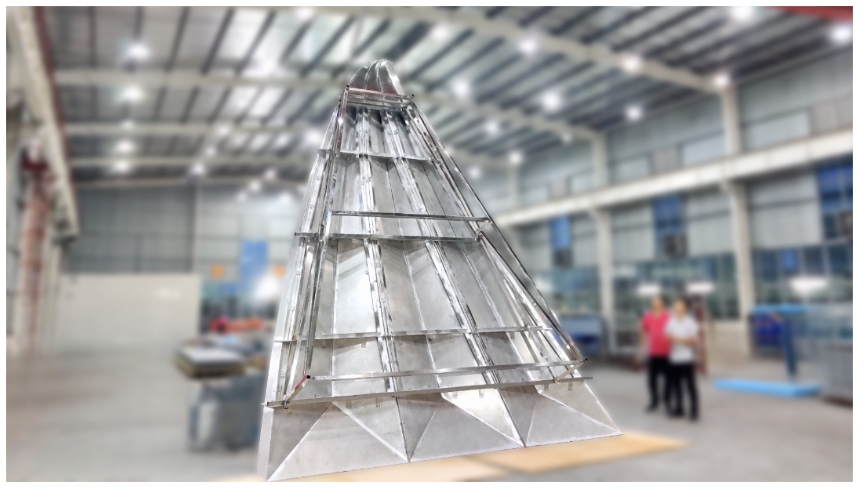

| 葉片精細化檢測（焊接后）

焊接前檢測合格的葉片不銹鋼板，在胎架上定位固定并焊接組裝后，需再次掃描檢測。采用模塊化生產并經全過程精細化檢測的子葉片，能提升后期施工現場效率，并降低成本。

| 不銹鋼樹干掃描檢測

“樹干”部分也由不銹鋼板打造。作為支撐，需承受葉片的動態荷載，其精度控制關系到整體結構的安全與穩固。針對其“喇叭狀”結構，HyperScan也能輕松應對。

建造成果

| 科技賦能建筑自然之美

“生命之樹” 創新采用超大不銹鋼空間結構體系，涵蓋樹干、樹枝、葉片等部分，完美呈現流暢曲線和立體空間造型，盡顯建筑“生命力”。全流程數字化的應用，大大提升了工程質量，縮短了周期，推動建筑大師的創意落地為西安兼具藝術性與科技感的時代地標。

3D掃描應用亮點

精準護航

毫米級精度保障復雜曲面零誤差，破解異型結構檢測難題；

高效協同

掃描數據便于多端同步流轉，設計、生產、施工無縫銜接；

成本優化

實現精細化過程管理，減少材料浪費與工期延誤。
