引言

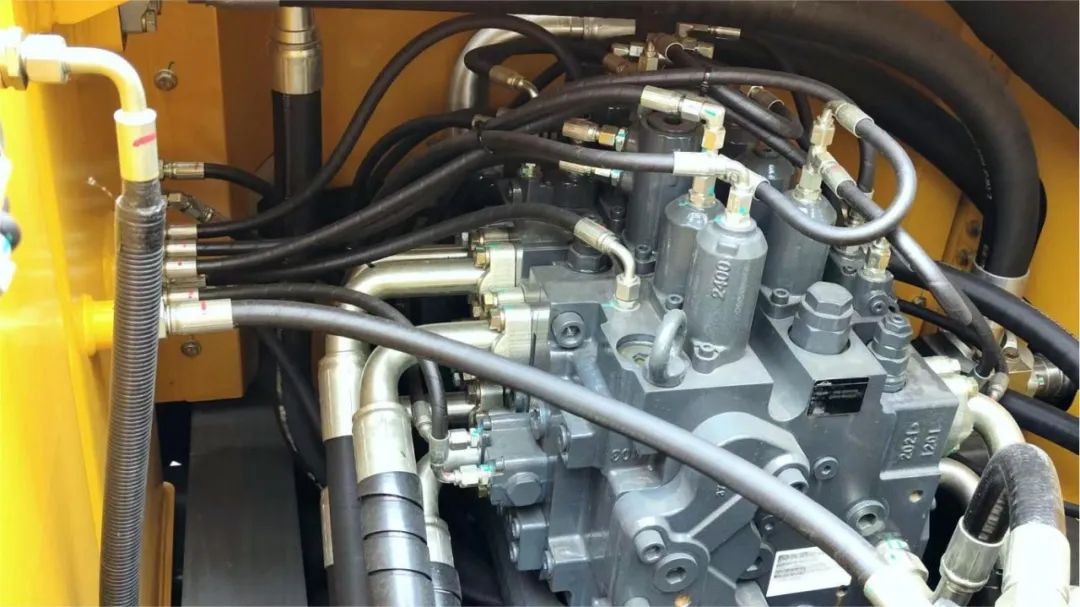

管件是管道系統的關鍵組件，是流體傳輸?shù)纳€，更是工業生產不可或缺的“血脈”。從轟鳴的工程機械到翱翔的航空巨擘，從汽車的疾馳到能源的穩定供應，各個領域都有管件的復雜脈絡。

管件種類繁多、形狀各異，現有的一些測量方式，或因管件形狀復雜，難以測量；或因操作者技能影響測量精度；或因測量速度慢，不適合大批量檢測；或因設備昂貴，中小企業難以負擔，都無法徹底解決當前的檢測困境。

本期案例，將通過RigelScan在液壓管件和空調管件檢測與生產流程中的創新應用，探討先進的激光3D掃描技術，是如何憑借卓越的計量級測量能力，一一化解各項挑戰，開啟一段關于高效精準與經濟易用的嶄新旅程。

01.液壓管件尺寸檢測的創新突破——從依賴外協到自主掌控

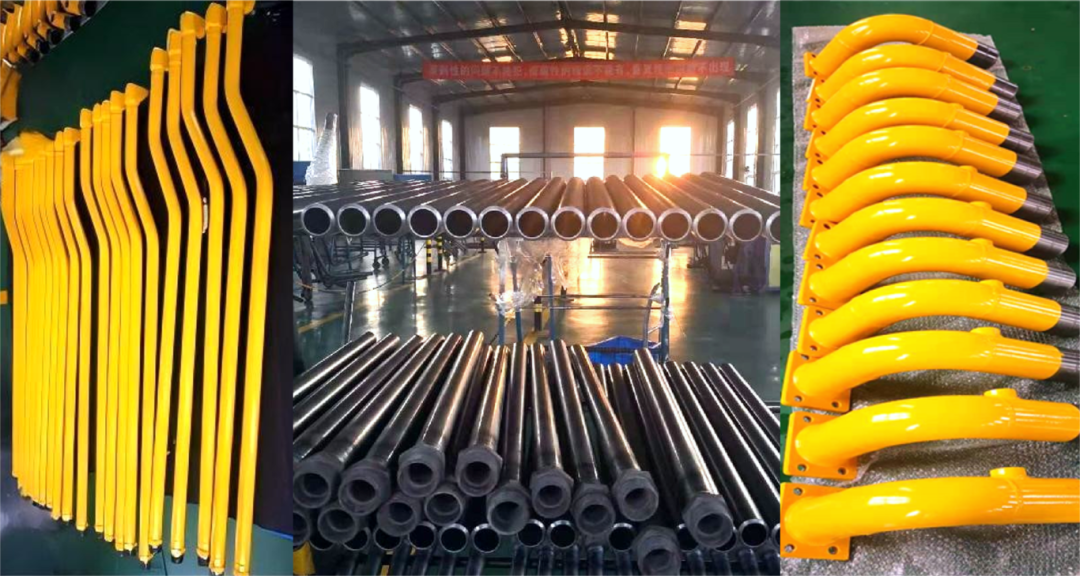

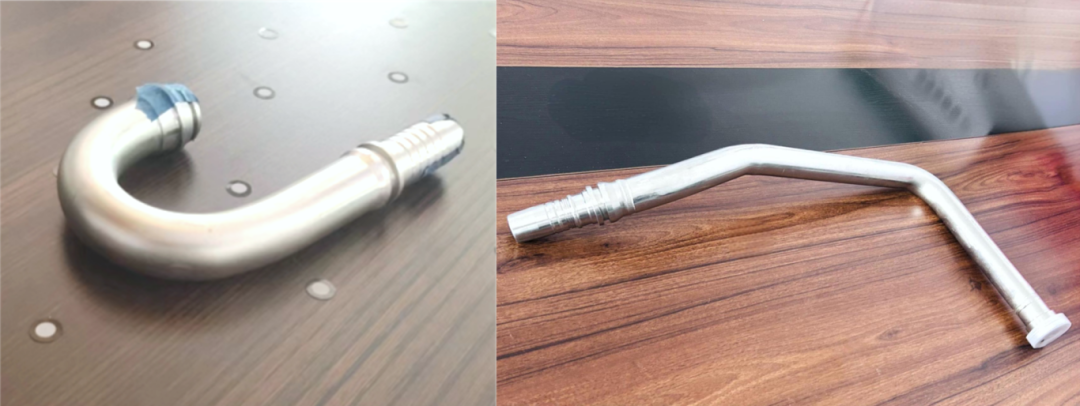

該案例客戶是一家綜合性的液壓流體管路生產制造企業，主要產品包括膠管、硬管、過渡接頭等管路總成及配件?？蛻?hù)之前對液壓管件外形尺寸的檢測，主要是去第三方單位通過三坐標打點方式實現。這樣需要中途轉運管件，既費時又費力，也越來越無法滿足批量檢測的需求。

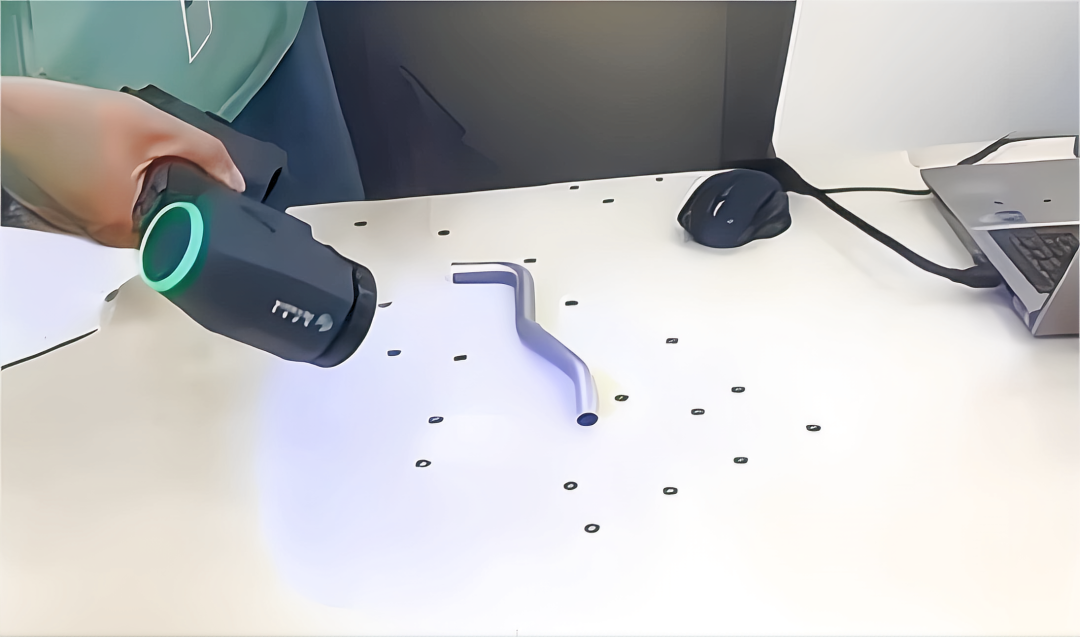

為客戶推薦了RigelScan智能手持式激光3D掃描方案，其計量級精度可以滿足客戶的測量要求，又不需要投入過高的設備購置和養護成本。手持掃描，靈活適應性強，可以隨時隨地開啟測量工作，只需將待檢管件放置在平面上。

RigelScan能以高達324萬次測量/秒的速率，高效采集各種復雜形狀管件的完整3D數據。設備操作簡單，結果不受人為因素影響。

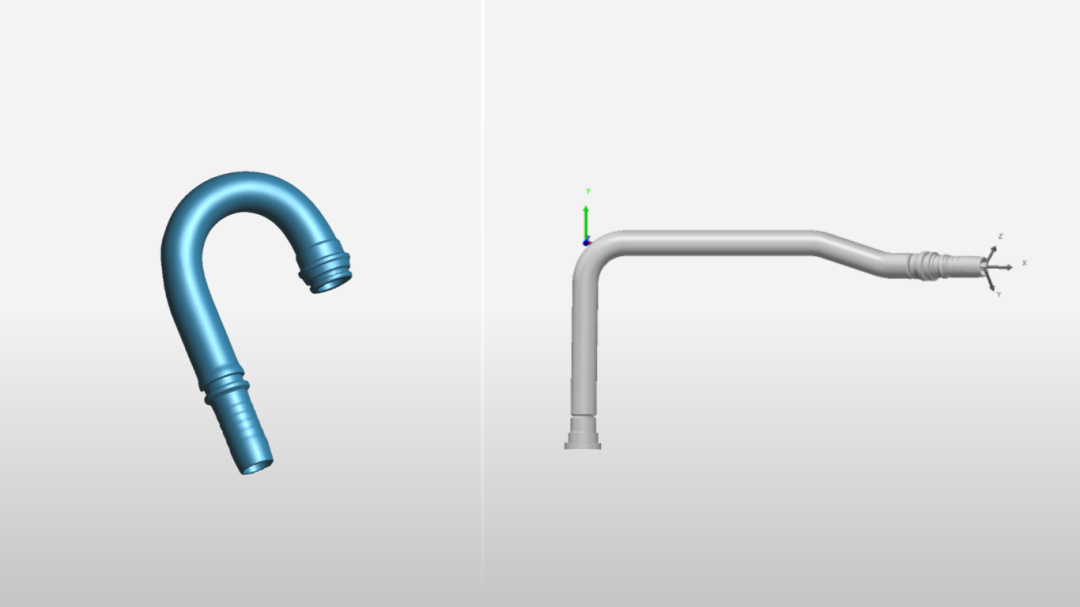

最后將掃描數據導入PolyWorks軟件中，可以快速實現管件彎曲角度、高低點位和數模比對偏差等的檢測，并出具直觀可視化的專業性報告。

客戶價值

激光3D掃描技術的引入，為客戶揭開了自主檢測的新篇章。不僅幫助客戶擺脫了對外部服務的依賴，還顯著增強了內部質量控制的靈活性與高效率。無論是首件的精準檢驗，還是大批量管件的一致性檢測，RigelScan均能以迅捷之速提供精確的結果。

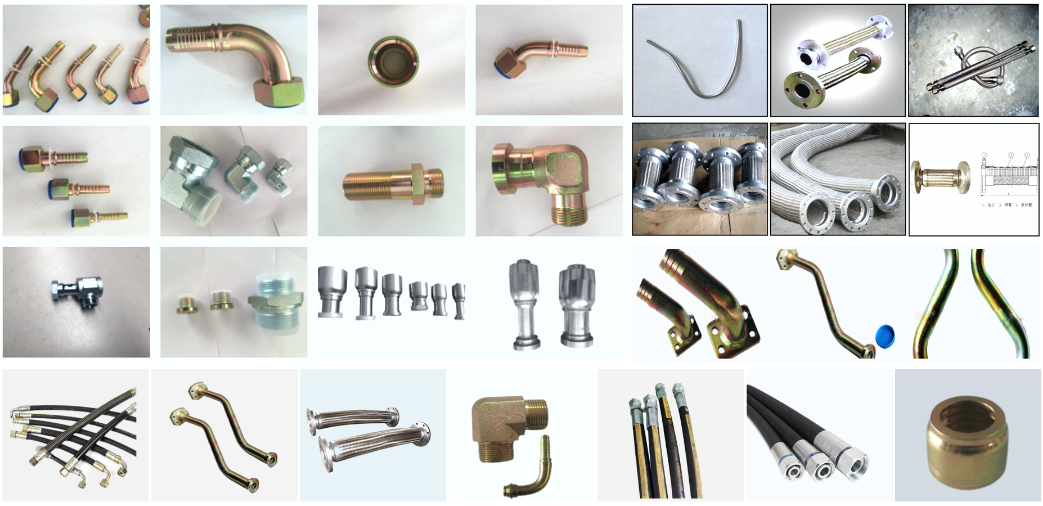

而且面對液壓管件的多樣性——不論形態、尺寸、顏色或材質如何——RigelScan均能游刃有余，全面覆蓋。

另外，借助掃描獲取的數據，客戶在新品開發階段，得以迅速構建數字模型，開展逆向工程，加快了創新步伐，顯著縮短了產品的開發周期。

02.空調管件彎管生產的智能檢測方案——從手工繪制到自劾提取

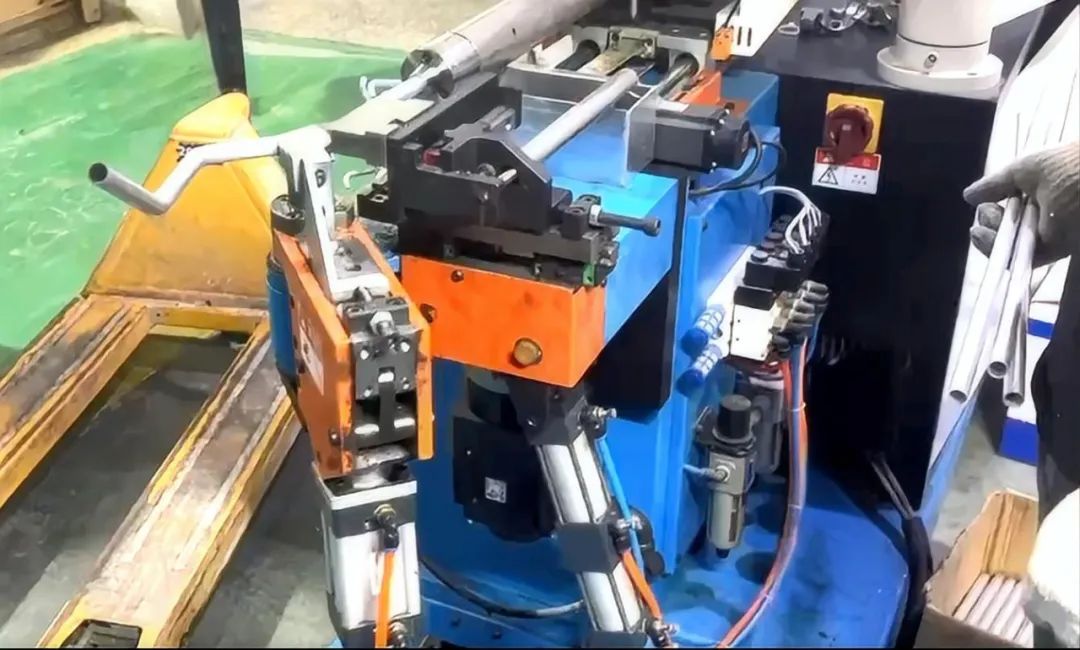

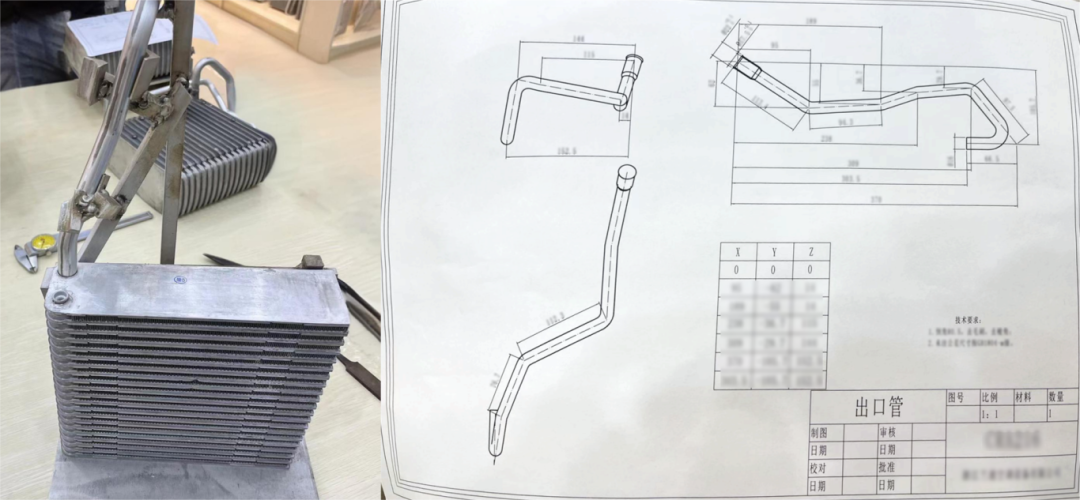

該案例客戶為空調設備制造商，可根據用戶需要生產各種型號規格的冷凝器、汽車空調管接頭、管路總成等產品。面臨無標準數模而僅有實物樣品的管件生產挑戰，目前是通過傳統卷尺/卡尺/高度尺等工具進行測量，隨后人工繪圖確定折彎點坐標等參數，再輸入彎管機成型。

然而，此方法測量的精度有限，導致制造出的管件需經反復測試和工裝檢驗，才能滿足生產要求。繁瑣冗長的流程，嚴重制約了生產效率。

為改善當前的生產狀況，客戶引入了激光3D掃描技術。此舉可直接從物理樣本獲取精確的3D數據，既簡便高效，又能確保折彎點坐標的精準無誤。

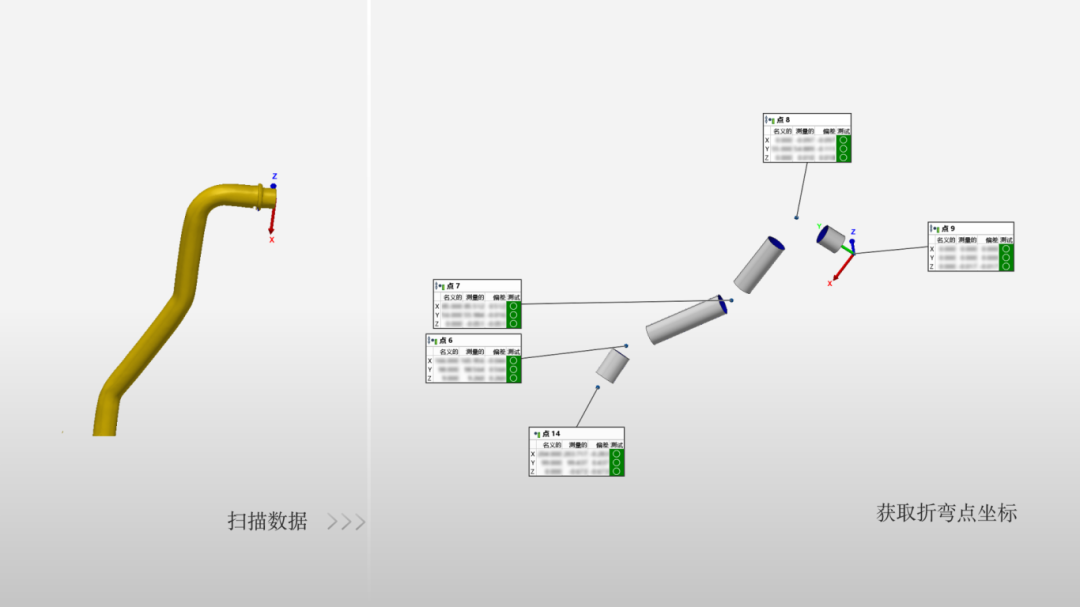

由RigelScan精確捕獲的掃描數據，無需逆向工程，可直接通過擬合的直管段相交得到折彎點坐標（根據客戶需求，將坐標系原點設定在管件端口），無縫對接彎管機生產流程。

經現場裝配測試，該彎管產品與樣品完美匹配，充分彰顯了激光3D掃描卓越的“孿生”能力。

客戶價值

采用上述方案，從掃描樣件到復制出成品，整個過程僅耗時10min。相比客戶之前動輒幾天的測量與調試周期，數字化工作流程不但實現了生產效率的飛躍，提升了整體產能，而且降低了試錯成本。

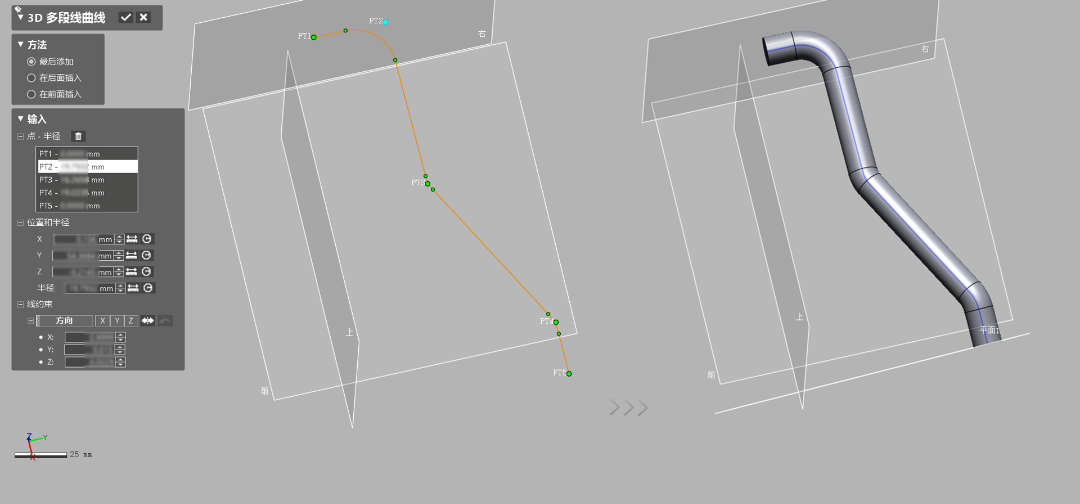

除了推進彎管生產的“智變”，客戶還將3D掃描數據的應用，拓展至管件工裝定制領域。同樣無需逆向步驟，通過杰魔DX軟件的管道精靈模塊，僅需輸入彎管半徑和折彎點坐標，即可快速生成管件標準模型，顯著提升了設計人員的建模準確度和效率。

方案優勢——商效|精準|經濟|易用

01.高效精準檢測

快速掃描能力：對于各類管件，基本幾分鐘內都能完成全面掃描。

即時數據分析：掃描數據實時顯示，掃完即可迅速提取關鍵參數或識別偏差。

高精度測量：測量精度高達0.01mm，確保數據準確性。

02.成本效益

多功能替代性：一套設備可取代多套傳統檢具，大幅降低工具成本。

人力成本節省：自動化數據處理減少人工干預，降低勞動成本。

生產效率提升：快速獲取樣品模型和彎管參數，加速生產流程。

03.易用性與可靠性

用戶友好設計：設備輕巧靈活，操作直觀，簡單培訓即可熟練使用。

圖形化報告：直觀展示分析結果，便于理解，提升溝通效率。

結果一致性：消除人為誤差，保證每次檢測結果的一致性和可靠性。

03.多樣化應用

直接修正能力：可提供彎管機所需的YBC（LRA）修正值，直接優化管件質量。

廣泛適用性：適用于測量任意形狀、直徑的管件，以及非管類零部件。

結語

激光3D掃描技術賦能管件制造，提供了特征測量、質量控制、逆向工程、加工指導等全方位的計量級測量方案，為各行業管件制造企業鋪設了一條數字化轉型的快車道。此外，還有專門的管件自動化檢測解決方案，對接客戶的智能化升級需求，助力行業邁向更高層次的制造效能。
