行業背景

白車身（Body in White）是指完成焊接但未涂裝之前的車身結構件及覆蓋件焊接總成，并包括發動機蓋、車門、行李箱蓋等配件。白車身內間隙是后工序膠條密封件裝配的基礎，是決定整車密封性和車門關閉力的關鍵因素之一，控制好白車身內間隙，對提升整車品質來說意義重大。

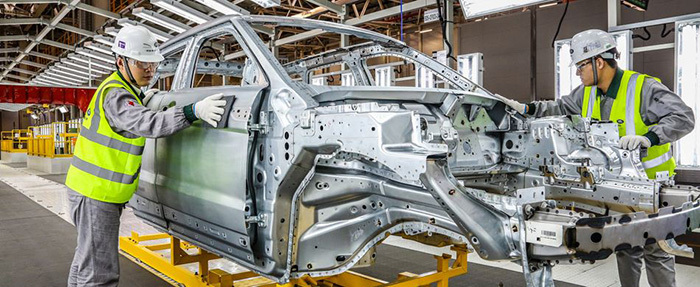

▲白車身是指完成焊接但未涂裝之前的車身結構件及覆蓋件焊接總成?

與傳統內間隙檢測方法對比，三維掃描技術可以快速、準確地完成白車身內間隙檢測，得到更加準確的測量值便于調試人員迅速精準地找到影響白車身內間隙的偏差位置，為白車身內間隙品質提升提供有效的數據支撐。隨著汽車行業的快速發展，三維掃描技術在白車身相關檢測上將得到更為廣泛的運用。

客戶需求

?白車身本體是指車身結構及覆蓋件的焊接總成，并包括前翼子板、車門、發動機罩和行李艙蓋在內的未噴漆的車身，形成車身的封閉剛性結構，因此白車身上有許多安裝孔位，含有圓孔、腰型孔、矩形孔等眾多異型孔。

客戶痛點1：內間隙控制困難

存在多方面影響車體內間隙的因素

車體內間隙的檢測缺少合理有效的工具

因此，在大多數的車型開發過程中，車體內間隙一直是一個難以量化的指標。

客戶痛點2：傳統測量方法不能滿足白車檢測需求
三坐標測量缺點
傳統測量方法——三坐標測量法，需要將工件運送至三坐標測量室，再依靠探測探頭接觸測量打點，對環境要求較高。

間隙檢測法缺點
傳統測量方法——內間隙檢測法，是使用油泥(或橡皮泥)擠壓在車門與側圍之間，通過逐點測量橡皮泥被壓縮部位的高度值來定義為標準白車身內間隙值。由于受車體空間限制，導致垂直讀數有困難，測量結果誤差性大，需要復測幾次才能得到某一點的精確值，檢測耗時長，工作量大。

另外，橡皮泥是在車門關閉后擠壓成型，在打開車門的瞬間被擠壓處的高度有所反彈，與真實的車體內間隙值存在偏差。在白車身狀態下，車體表面有油層附著，橡皮泥易滑落，測量失敗率大。

解決方案

中觀便攜式三坐標測量筆ZG-Probe利用光學追蹤的原理，可實現在17.6立方米超大空間內的高精度接觸式測量。
ZG-Probe易于攜帶且操作簡單，可廣泛應用于質量檢測、逆向工程、復雜零部件的快速裝配等場景。

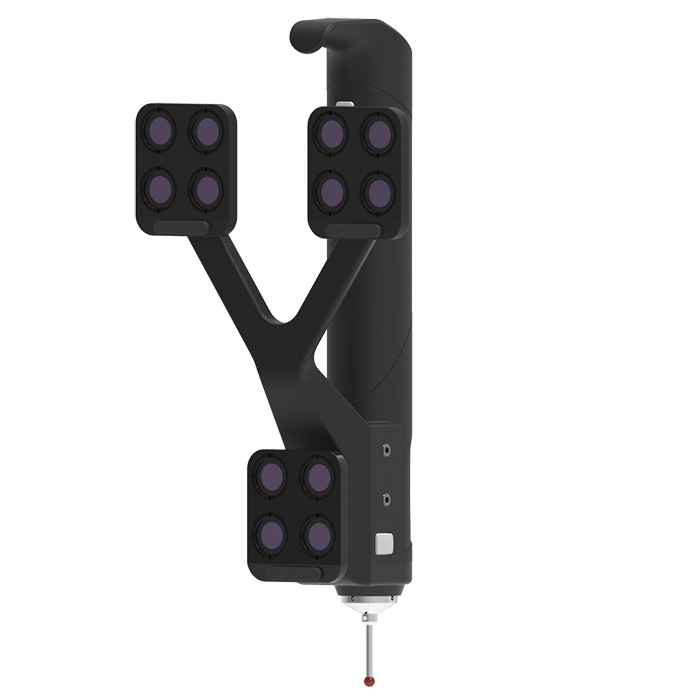

▲中觀便攜式三坐標測量筆ZG-Probe

中觀智能光學追蹤3D掃描儀包含手持激光掃描球和便攜式三坐標測量筆，能夠輕松解決客戶白車身檢測的痛點。

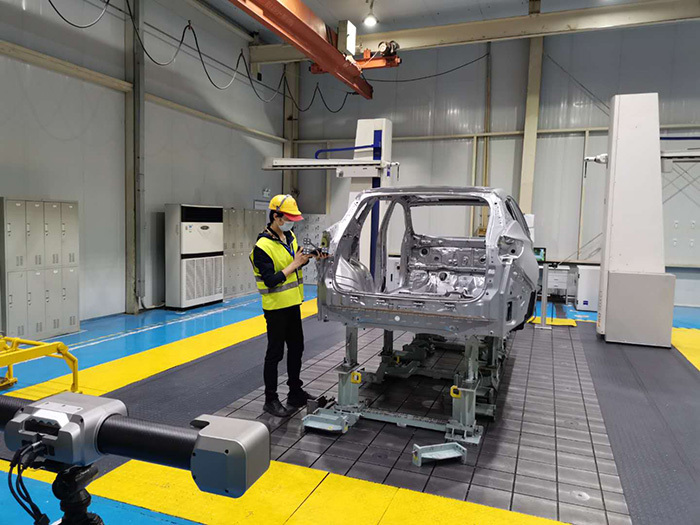

▲中觀智能光學追蹤3D掃描儀白車車身檢測現場工作照
?

實施步驟

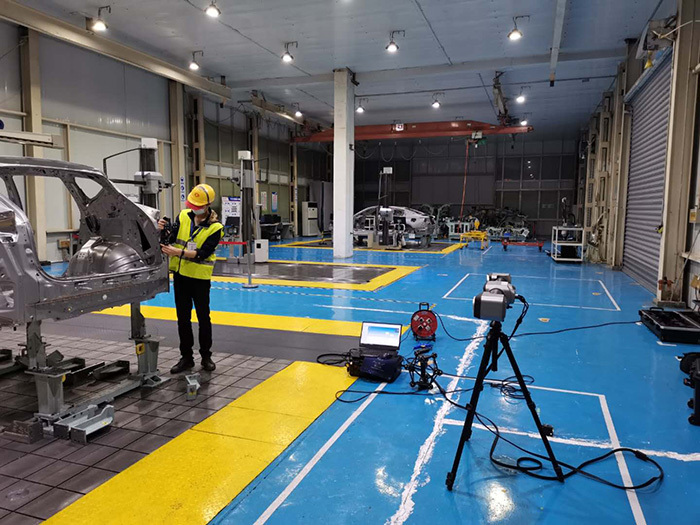

?中觀智能光學追蹤3D掃描儀不受車間震動等復雜環境的影響，將光學追蹤器ZG-Track放置在距離檢測工件1.5米~4.2米的梯形立方空間內，使用ZG-Probe接觸待檢測工件表面的任意位置，即可實現表面測量。

?先利用ZG-Probe完成采點（建立基準）和孔位檢測，整個耗時僅需10分鐘；再使用智能光學追蹤3D掃描儀的手持激光掃描球HyperScan完成對白車身表面外形數據的采集，可以更加直觀地測量白車身表面各個位置的偏差。

▲按照白車身車身坐標系要求建立基準，檢測出孔位偏差
