在上期「一問到底」中，我們探尋了全新HyperScan「四大絕技」，并見證了10分鐘整車掃描的成功挑戰。面對大型風電輪轂，HyperScan又能玩轉什么「新花樣兒」？本期案例，邀您見證。

挑戰與需求

風電輪轂是風電機組的大型核心部件，其結構和復雜的受力情況，關乎整個風電機組的性能和安全。在風電大型化的趨勢下，大于3m的輪轂直徑、超過10t的單體重量，給檢測工作帶來了嚴峻挑戰。

傳統的人工檢測方式測量速度慢、工作量大，也受限于輪轂復雜的空間幾何特征和趨于嚴苛的公差要求，已無法滿足當下的測量新要求。因此，客戶希望引入一種便攜易用、效率躍升的新檢測手段，以達成提質增效的目標。

方案與創新

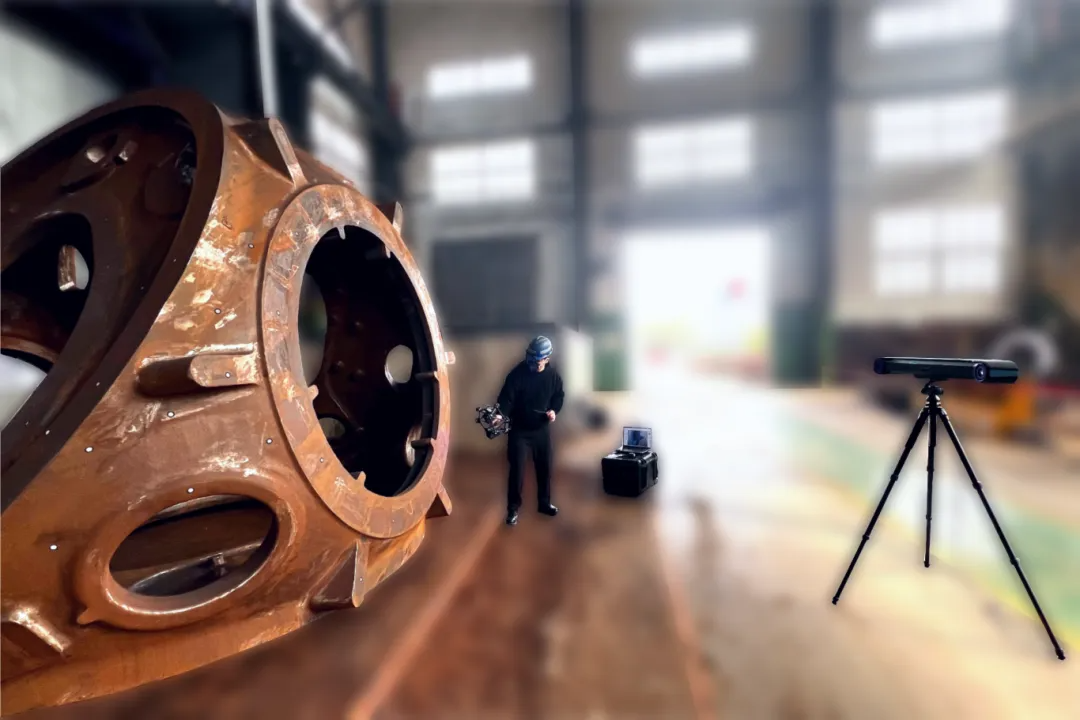

HyperScan智能光學追蹤3D掃描是面向中大型工件的快速、高精度全尺寸測量方案。我們此次使用全新大范圍升級的HyperScan Super，以新擴展的7m遠測量距離、100m?測量大體積，以及高精度動態跟蹤優勢，在風電輪轂的檢測過程中釋放了不一樣的效率潛能。

■一站掃內部

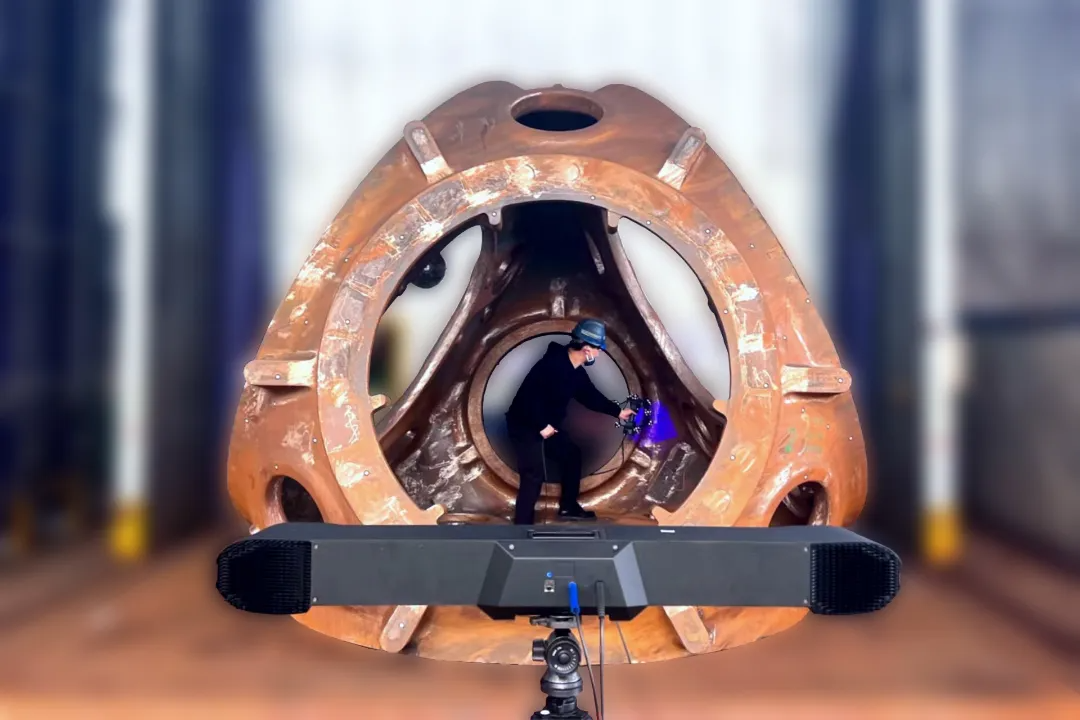

光學跟蹤器全新升級的大范圍雙目追蹤技術，可以借助風電輪轂獨特的幾何構造，通過在輪轂外表面布設少量定位標志點，巧妙地利用中間一面進行動態跟蹤，這樣只需將跟蹤器架設在輪轂外部，即可一站獲取內表面的完整數據，操作流暢更高效，同時避免了換站帶來的精度損失。

■90min獲全貌

鑒于輪轂的“多面性”，采集外部數據時，需要換站一次，并借助吊裝翻轉來補全輪轂頂/底部的數據。大場景單站高精度馭控能力，疊加高達315萬次測量/秒的掃描速率，從準備到內外部整體掃描，外加吊裝操作，整個過程僅耗時90min，實現了前所未有的效率提升。

數據與分析

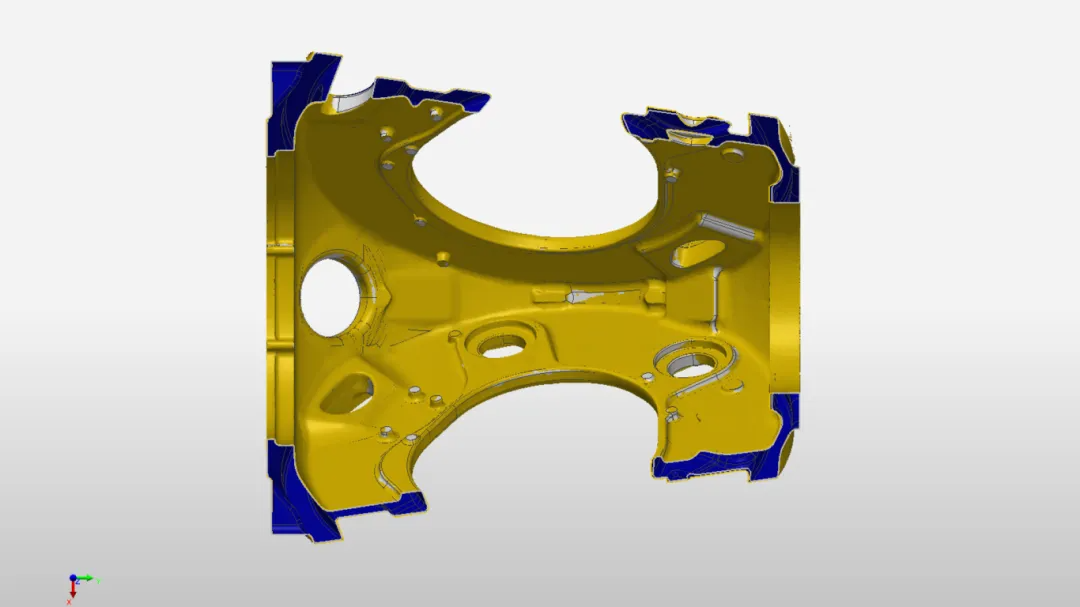

在掃描過程中，海量數據實時傳輸與處理，實時生成三角網格，所見即所得。在現場可方便地實時查看細膩完整的3D模型數據，以及時查缺補漏。

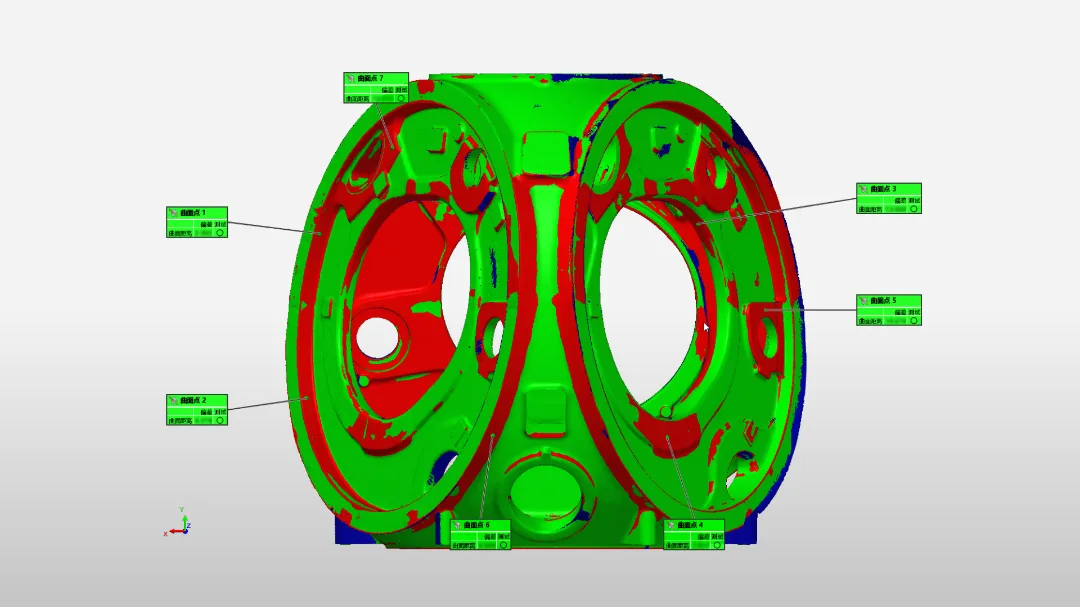

掃描數據可無縫對接第三方檢測軟件，通過與標準數模進行三軸共點對齊，生成直觀易讀的彩色偏差圖，能夠幫助迅速判斷輪轂毛坯件的“多肉or缺肉”狀態，也可以通過自定義截面，從二維層面分析有無錯層現象等，為下一步的加工指導提供精確的數據支持。

優勢與價值

3D激光掃描技術徹底革新了的風電輪轂尺寸檢測的傳統流程，尤其是手持式設備憑借出色的便攜性和靈活適應性，幾乎不受場地和環境限制，能夠以非接觸方式迅速捕捉并構建復雜曲面結構的精確3D模型，數據分析直觀易讀，顯著提升了檢測效率和可視化程度。

而HyperScan Super則憑借增強的測量范圍、精度和速度優勢，進一步將風電行業大型裝備的3D激光掃描檢測推向更高水平，幫助企業在市場競爭中以更高效的生產運轉和更精益的質量脫穎而出。

行業與展望

隨著全球?qū)稍偕茉葱枨蟮脑黾?，風電產業正步入顯著增長期。面對風電機組效率和容量不斷提升的需求，以技術創新、數字化、智能化轉型為核心的發展策略成為各風電制造企業的關鍵抓手。

三維掃描、機器視覺等先進測量技術已逐漸貫穿于風電輪轂、葉片等關鍵部件的設計、制造、裝配和質量控制等各個環節，為大型風電裝備生產檢測提供了創新手段，推動精細化生產的同時，也帶來了周期和成本的雙縮減。

展望未來，大型風電裝備的生產檢測技術必將更加趨于智能化、自動化和集成化。無論是現在的HyperScan，還是正在迭代開發中的新技術新產品，面向未來需求我們都保留了充分的拓展空間。

結語

從風電、鋰電、氫能到光伏太陽能，我們已深度參與在清潔能源行業的數字化轉型進程中，并將持續為能源行業提質增效降本賦能，助力早日實現碳中和目標。
