手機制造業作為全球電子市場的重要組成部分，處在不斷地發展變革中。經歷近三年的低迷后，智能手機市場如今已迎來復蘇跡象。手機制造業正邁向高端化、智能化與高度定制化的新階段，5G、AI、折疊屏等技術的創新融合與消費者需求的多元化、個性化增長，推動著手機更新?lián)Q代的速度，對手機制造業的生產效率與質量均提出了更高的要求。

在此背景下，激光三維掃描技術作為提升設計開發效率、確保精密制造與質量控制的先進數字化工具，見證并參與了智能手機產業的升級變革之路。

手機中框是手機的核心“骨架”，起到連接和支撐前面板和后蓋的作用，并為內部各類零件提供安裝定位。手機中框的質量直接影響手機的裝配精度和整體性能，因此有必要對它進行高精度的全尺寸檢測，避免因中框尺寸不準確導致的后期裝配問題，如滲光、零件位移、接觸不良等，從而確保手機的整體質量和耐用性。

1.手機中框全尺寸檢測

手機中框是手機的核心“骨架”，起到連接和支撐前面板和后蓋的作用，并為內部各類零件提供安裝定位。手機中框的質量直接影響手機的裝配精度和整體性能，因此有必要對它進行高精度的全尺寸檢測，避免因中框尺寸不準確導致的后期裝配問題，如滲光、零件位移、接觸不良等，從而確保手機的整體質量和耐用性。

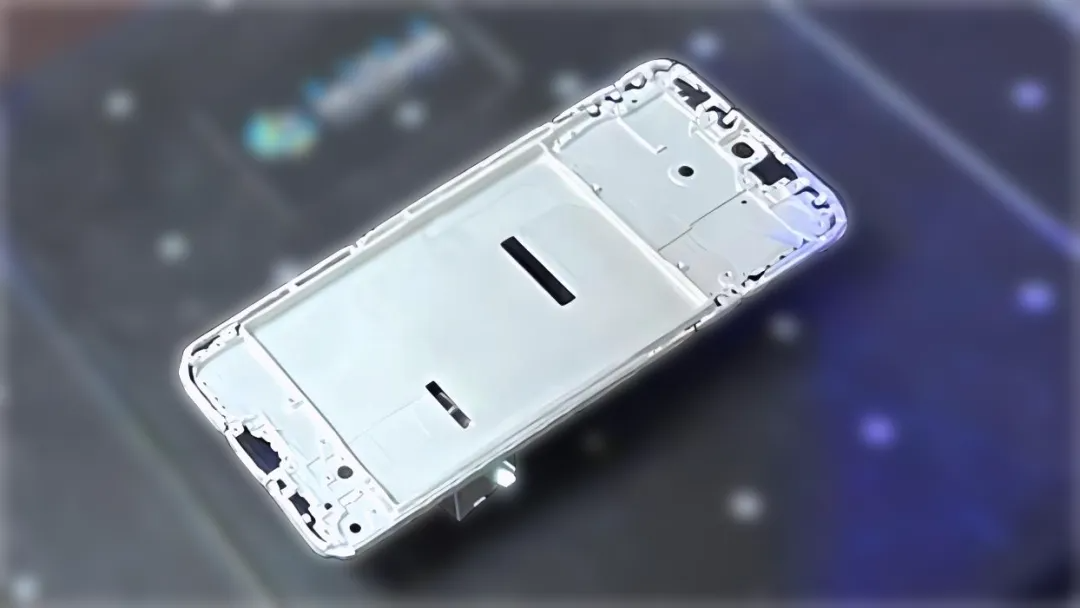

該案例手機中框?yàn)榻饘賶鸿T件，結構較為復雜，尤其是邊緣位置細節特征多，客戶希望引入一種快捷手段獲取完整的中框3D數據，在盡量控制成本的前提下實現全面的尺寸檢測。

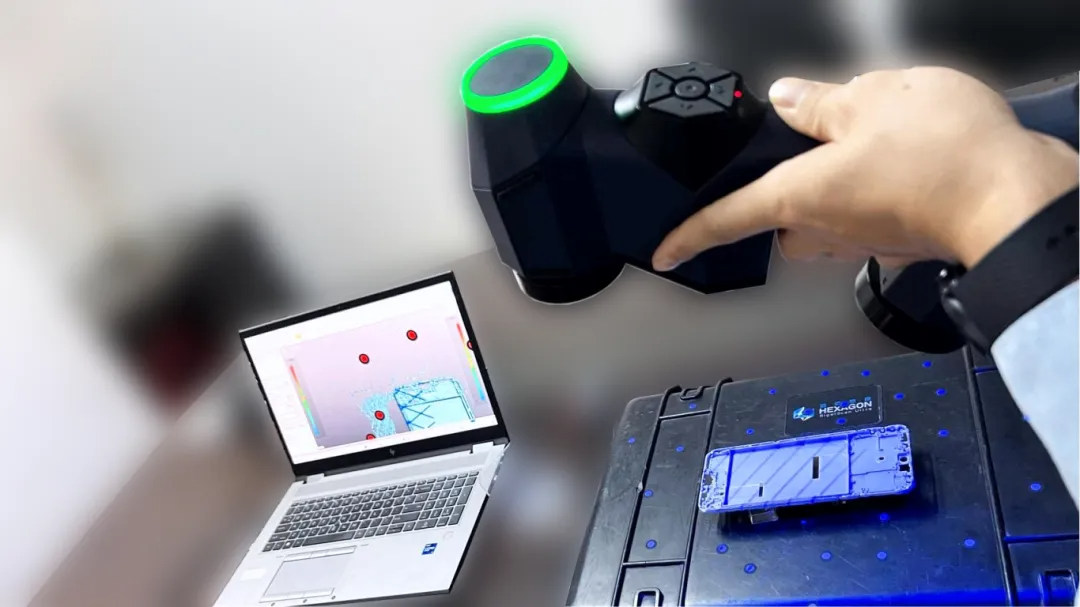

我們首先使用計量級的RigelScan掃描儀來采集手機中框的高精度3D數據。只需在工件周圍粘貼反光標志點，中框件上無需貼點，即可實現掃描定位與自動拼接，針對批量產品檢測，這種“拿來即掃”的方式極其便捷高效。

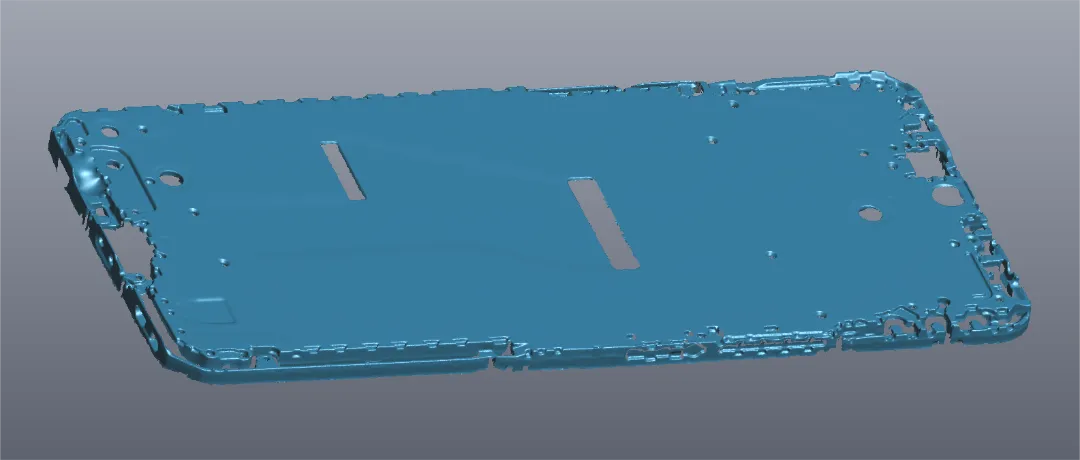

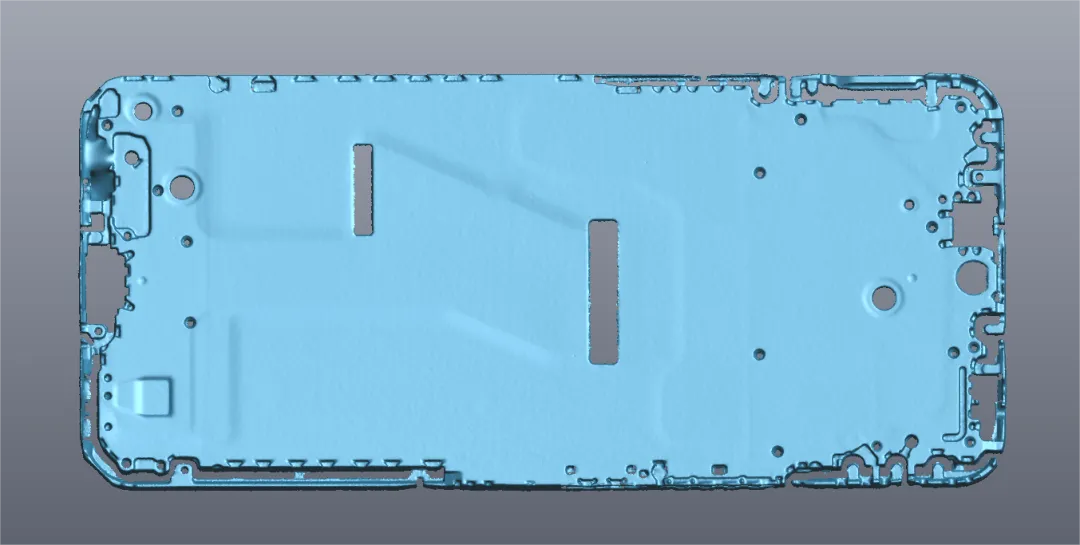

掃描過程中數據實時渲染，“孿生”效果清晰可見，RigelScan Ultra以新升級的激光掃描速率，僅需十幾秒便能獲取到中框正反面的完整數據，細節、邊楞、R角清晰細膩，掃完即可導出STL格式數據（支持其他格式，并可定制）。

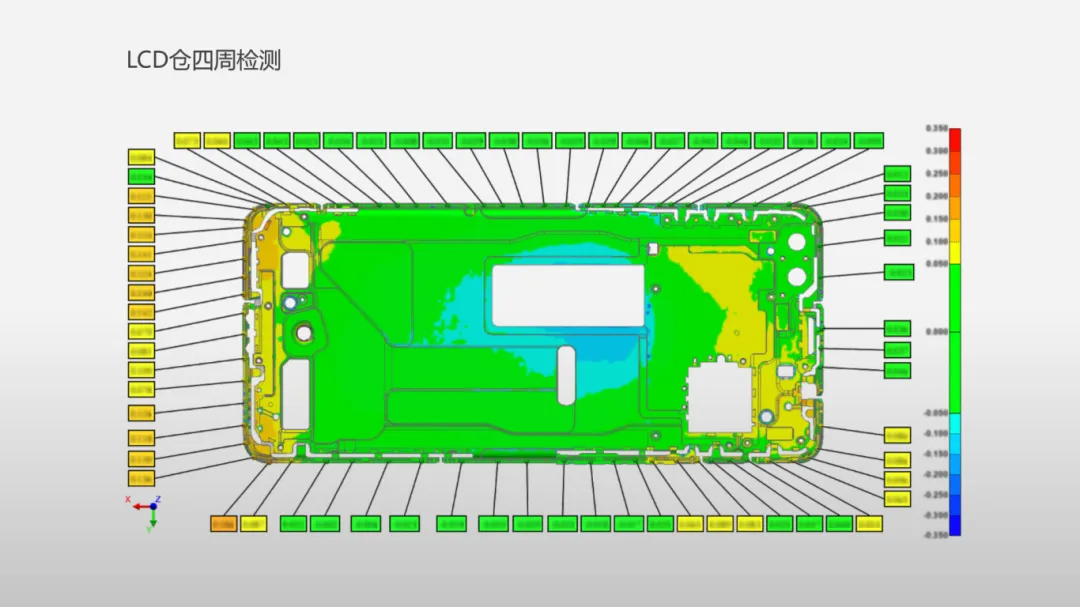

將掃描數據導入PolyWorks檢測軟件中，通過與標準數模進行最佳擬合對齊分析，可輸出準確的形變誤差及關鍵尺寸檢測報告（包括LCD倉平面度及四周檢測，電池倉平面度、BP側R角、側面偏差、音量側按鍵、排線槽位置、CNC探點位置、螺絲孔位置等的檢測），內容詳盡且直觀易讀，為優化加工工藝提供了精確的數據指導。

客戶價值

RigelScan應用于手機中框的質量檢測，為客戶帶來了檢測全面性和檢測效率的極大提升。它可以在不對手機中框做任何預處理的情況下直接掃描，以高達324萬次測量/秒的速率獲取完整可靠的3D數據信息，精度高達0.01mm。

隨著批量全檢逐漸成為提升手機中框質量控制水平的重要手段，對于同類產品，該方案經首次編程后可實現檢測報告的自動化批量處理，大大簡化檢測流程。RigelScan還可以通過集成升級為智能自動化檢測系統，為客戶提供更加節省人力和時間成本的全流程自動化測量解決方案。

2.手機治具加工偏差檢測

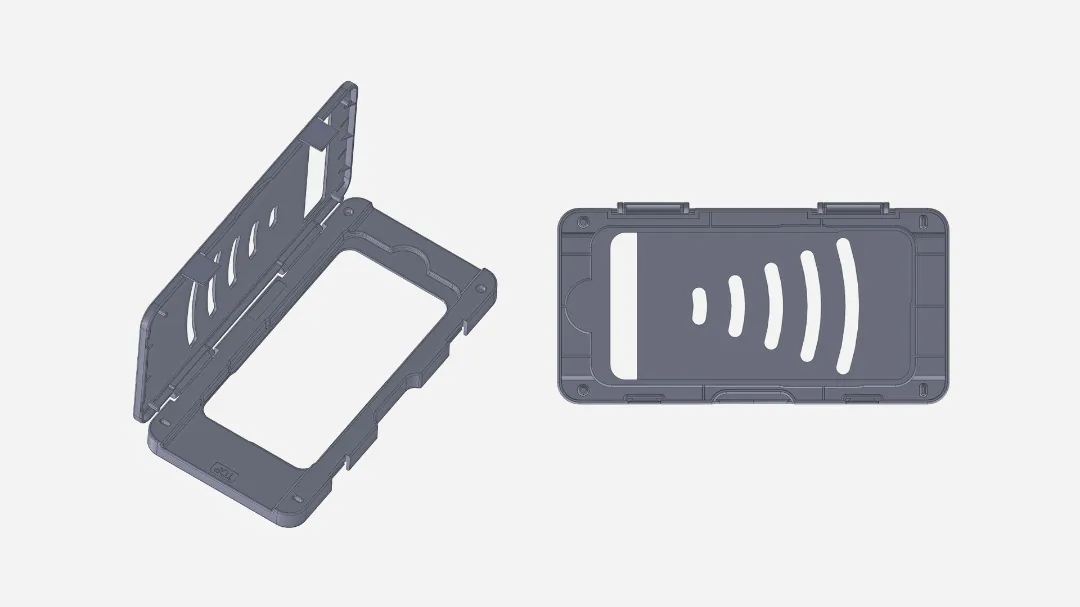

手機治具通常是在生產過程中用來定位、支撐、固定或引導產品的輔助工具，在手機的組裝、焊接、檢驗等環節中起到關鍵作用。治具的尺寸精度，間接決定著手機產品的最終質量和用戶體驗。標準化的高質量治具，能夠顯著提升手機的生產效率并減少人為錯誤，確保批量生產的一致性。

該案例客戶主要是通過CNC加工橡膠類手機治具，需要對其加工偏差進行檢測分析。由于橡膠的彈性，采用傳統接觸式測量會使工件發生形變，難以測得真實數據?？蛻粢苍鴩L試過固定式掃描儀，但需要噴粉預處理的局限性，無法滿足大批量檢測的需求。

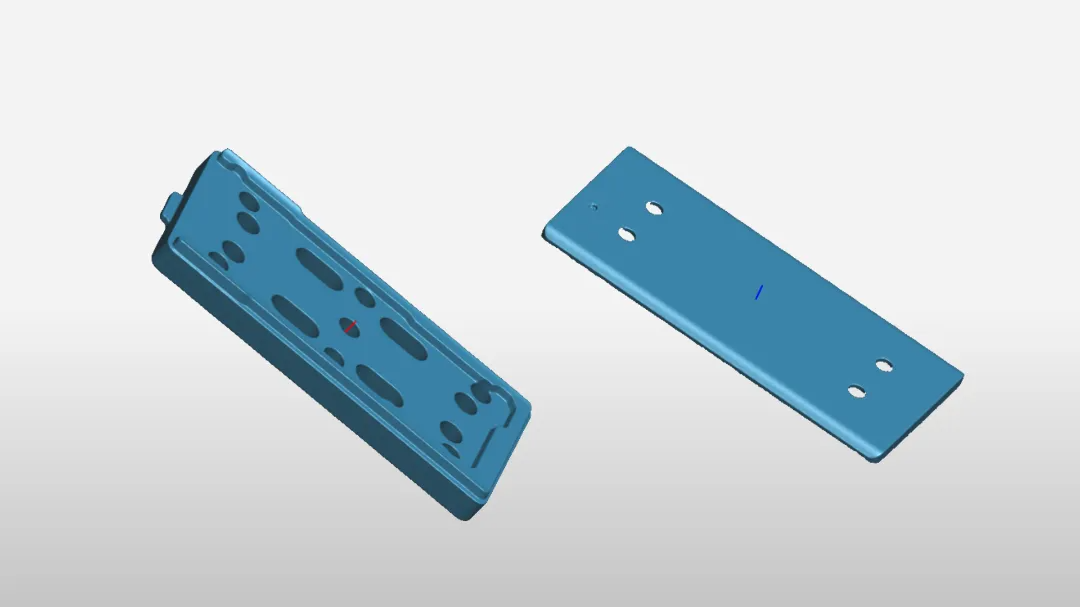

我們同樣為客戶推薦了智能手持式激光3D掃描的測量解決方案。無需對治具表面做任何處理，RigelScan以非接觸的掃描方式，可以快速獲取到治具表面真實完整的3D數據。

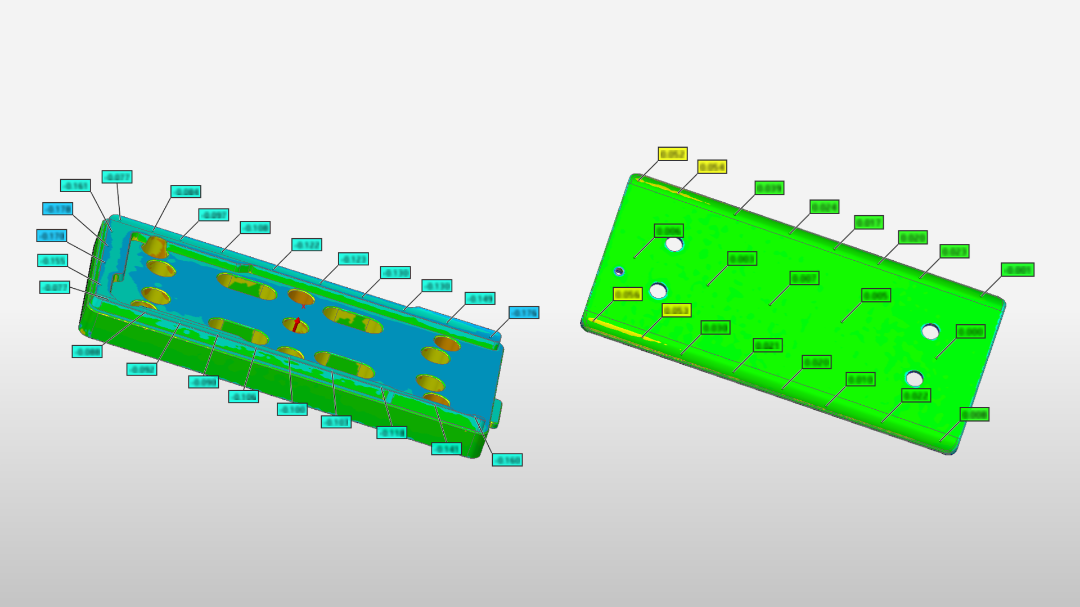

在PolyWorks軟件中，將掃描數據和CAD數模進行對比，可以彩色偏差圖的形式顯示并標注橡膠回彈及超差情況，一目了然的檢測報告為工藝參數的調整提供了明確的指導與分析。

客戶價值

手持激光掃描技術應用于橡膠類手機治具的偏差檢測，既滿足了客戶對大批量產品快速檢測的迫切需求，同時，非接觸式的計量級檢測方法也確保了數據的準確性和可靠性?；谠摲桨斧@取的3D全尺寸信息和色譜圖分析，為客戶提供了精確的反饋機制，避免了反復的修改和調試過程，在加速生產周期的同時，強化了對整體精度的有效管控。

RigelScan搭載的中觀旗艦級抗干擾藍光技術，能夠高效采集各種顏色和復雜形狀表面的精準點云數據。后期客戶如有擴展的檢測需求，該方案憑借卓越的適應性可以“一機應對”多樣化檢測場景，以顯著的投資回報率為企業的可持續發展注入強勁動力。

行業應用展望

三維激光掃描技術正深度參與并見證手機制造業的創新破局之路，并以“數轉智升”的推力在手機設計開發、質量控制、逆向工程等關鍵流程中發揮著重要作用。

產品設計與開發：能夠快速獲取原型或現有產品的3D數據，加速設計迭代；

快速原型制作：掃描結合3D打印用于快速制作原型，加速產品設計驗證和測試過程；

質量控制：能夠迅速檢測手機外殼、中框等精密部件的形變與尺寸，確保裝配精度；

適配性測試：通過掃描不同組件進行虛擬裝配，可以測試它們之間的適配性；

工具與模具設計：手機制造相關工具和模具的設計和優化，也可以利用掃描技術縮短研發周期；

定制化生產：為滿足個性化需求，掃描技術可用于手機外殼和其他配件的快速定制化設計。

綜上，手持三維激光掃描技術以其高效率、高精度和強大的靈活適應性，在手機制造的多個環節中展現出了“快速數字孿生”的價值，幫助企業在風起云涌的手機市場，以更快的創新步伐和更高的產品質量占得先機。

隨著智能手機形態的不斷創新，如可折疊、可卷曲設備的發展趨勢，三維激光掃描技術將繼續發揮其在數字化、智能化轉型中的關鍵作用，推動手機產業的持續創新與進步。
