變速箱外殼的逆向設計

2020-11-16


知識背景

變速箱是車輛上非常重要的部件,它可以改變傳動比,擴大驅動輪轉矩和轉速的作用。隨著現代科技的發展,變速箱也有了升級,從最初的手動變速箱,到現在無級變速箱,從無同步器到有同步器,操控越來越方便。變速箱性能的優劣是衡量工程機械動力性、經濟性及駕駛性的關鍵。


客戶需求

客戶是某大型汽車原廠,主要為原廠汽車提供原廠零部件??蛻粜枰獙?duì)新式變速箱外殼進行三維掃描,獲取數據用來逆向設計,以便更好配合新車的開發設計。




待解決的問題

相較于其它的汽車零部件,變速箱的制造工藝、測試難度及生產過程都面臨較大的挑戰。目前的測量方式普遍使用三坐標測量,但需要編程、借助夾具以及可能長達數小時的測量周期。同時三坐標測量?jī)x輸出的是一系列點數據,難于理解,不易修改,此外,此類原始數據本身十分復雜,難于直接溝通。并且不能直接獲得整體的面數據,無法做逆向設計。所以目前市場急需導入一種快速、靈活、高分辨率、直觀且易于使用的三維檢測方式。

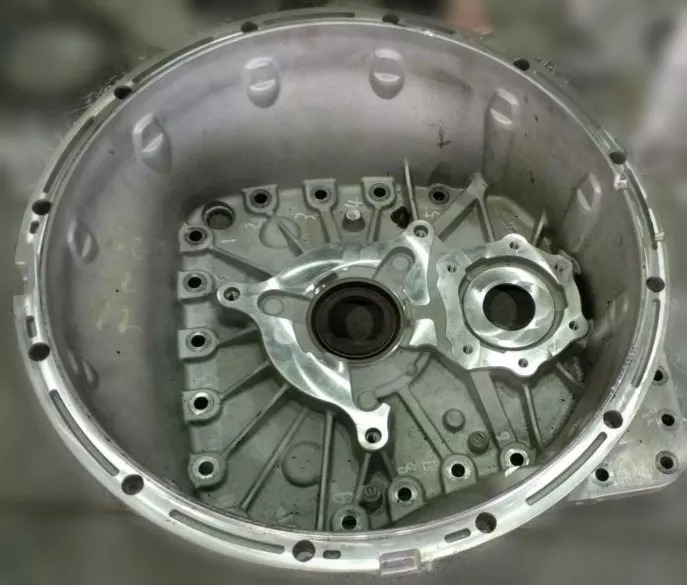

640 (1).jpg

解決方案

中觀的AE工程師使用高精度手持式激光三維掃描儀RigelScan,對變速箱外殼進行掃描,能夠輕松高效地獲取精準的三維數據。其主要特點是手持掃描、非接觸式測量、操作便捷、高精度、與主流三維軟件無縫對接,無需固定安裝,不受外部因素影響。具體參數如下:



掃描現場


640 (2).jpg

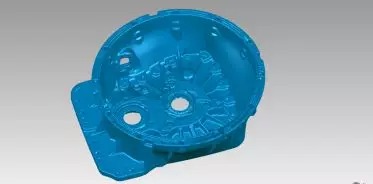

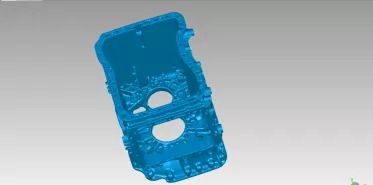

掃描數據

640 (3).jpg



640 (4).jpg

整個掃描過程耗時5分鐘,1分鐘生成數據模型,獲取的三維數據速度快、精度高、數據完整。提高了整體檢測速度,并極大的節約了客戶逆向設計周期,并有效的降低了人力物力成本和時間成本。客戶對結果非常滿意。
